M16规格花斑铰接支撑脚结构设计

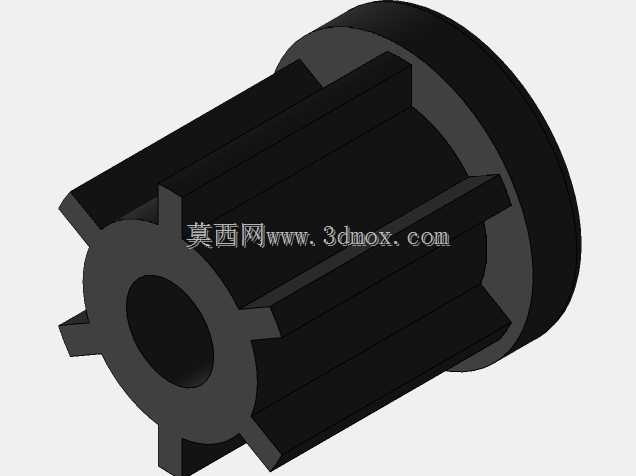

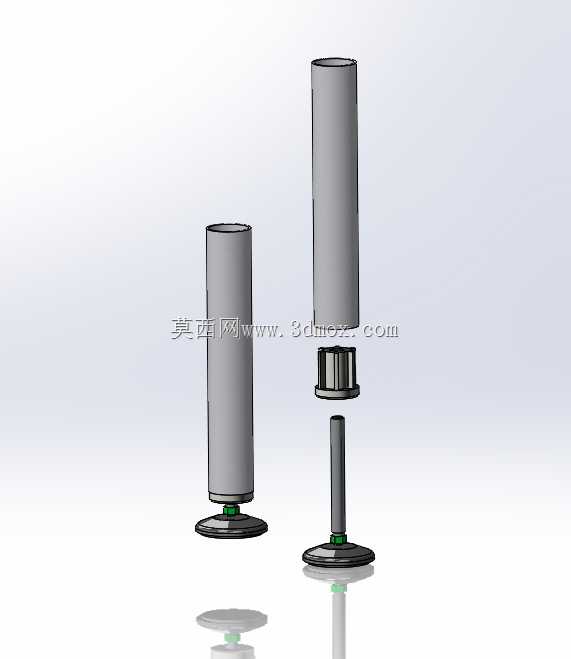

这类M16规格的铰接支撑脚，常被应用在各类工业设备机架、流水线型材支架、小型加工设备机座的底部调平场景中，尤其适配地面存在一定坡度、或是设备安装基准面无法做到完全水平的工况，相比固定式支撑脚，它的铰接结构可以自动适配地面角度偏差，避免支撑脚出现单点虚接、设备受力不均的问题。从结构设计来看，整套组件分为外支撑套筒、内部铰接芯轴、底部防滑脚盘三个核心部分，外筒采用直筒式结构，上端加工M16外螺纹段，可直接拧入设备底部预设的螺纹安装孔，或是配合六角螺母锁紧在型材的安装槽位上，安装时不需要额外加工复杂的连接结构，适配市面上常规的工业铝型材、方管机架的安装孔位标准。铰接芯轴与外筒下端的配合段预留了足够的摆动间隙，允许脚盘在一定锥角范围内自适应倾斜，最大可适配的地面倾斜角度通常在5度以内，足够覆盖绝大多数车间地面的平整度偏差范围，芯轴与外筒之间采用间隙配合，既保证摆动顺畅不会卡滞，又不会出现过大的径向窜动，避免设备放置后出现晃动感。底部脚盘采用圆盘式结构，盘面直径大于套筒外径，增大与地面的接触面积，降低单位面积的压强，避免在环氧地坪、木质地板这类偏软的地面上压出凹痕，脚盘底部通常会加装防滑橡胶垫，增大与地面的摩擦力，防止设备运行过程中出现移位。设计过程中需要重点控制几个安装边界尺寸：首先是外筒的总长度，决定了支撑脚的最大调节高度，选型时需要结合设备底部的离地间隙要求匹配，过长会导致设备重心偏高稳定性下降，过短则无法满足调平行程需求；其次是铰接点的位置，需要设置在靠近外筒下端的位置，保证脚盘摆动时不会与外筒侧壁发生干涉；最后是脚盘的直径，需要结合单脚的额定承重计算，确保接触面积足够分散载荷。这类支撑脚在实际使用中，不需要复杂的维护，铰接位置的配合间隙可以容纳少量的车间粉尘，不会因为积尘出现转动卡滞的问题，安装时只需要先将支撑脚拧入设备底部的安装位，待设备就位后逐个旋转套筒调整高度，待所有脚盘完全贴合地面后锁紧上端的防松螺母即可，调平操作简单，不需要专业的工具辅助，是中小型工业设备支撑调平的常用基础配件。
