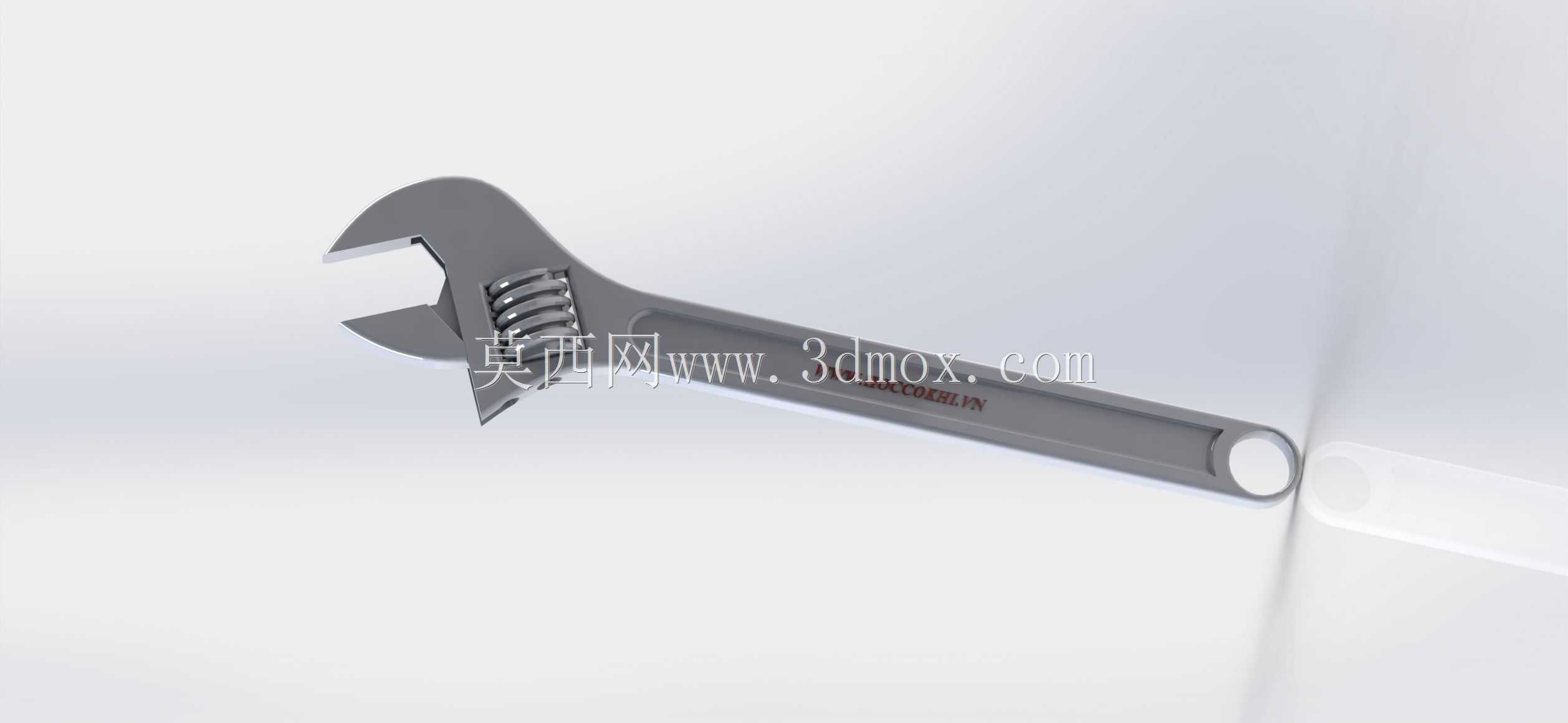

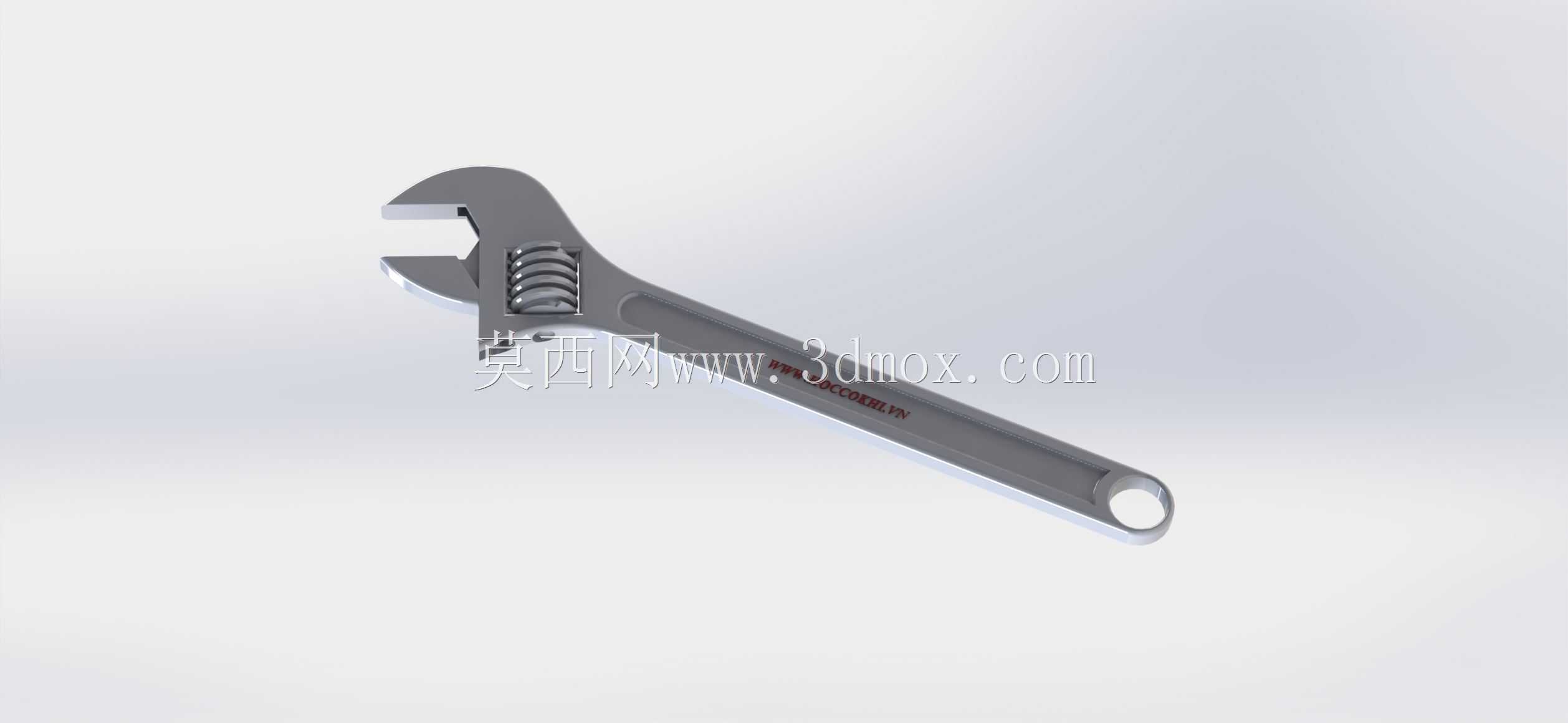

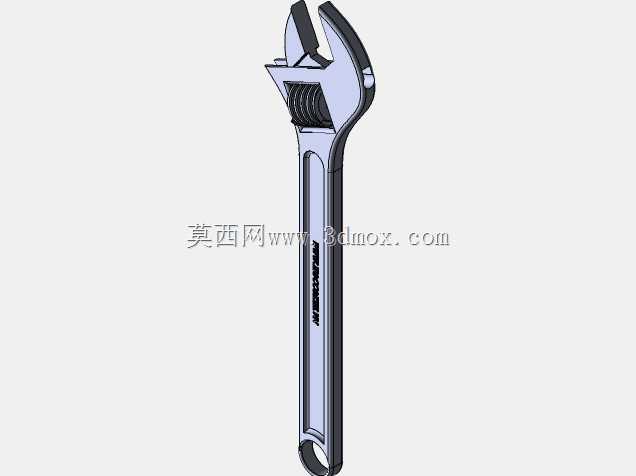

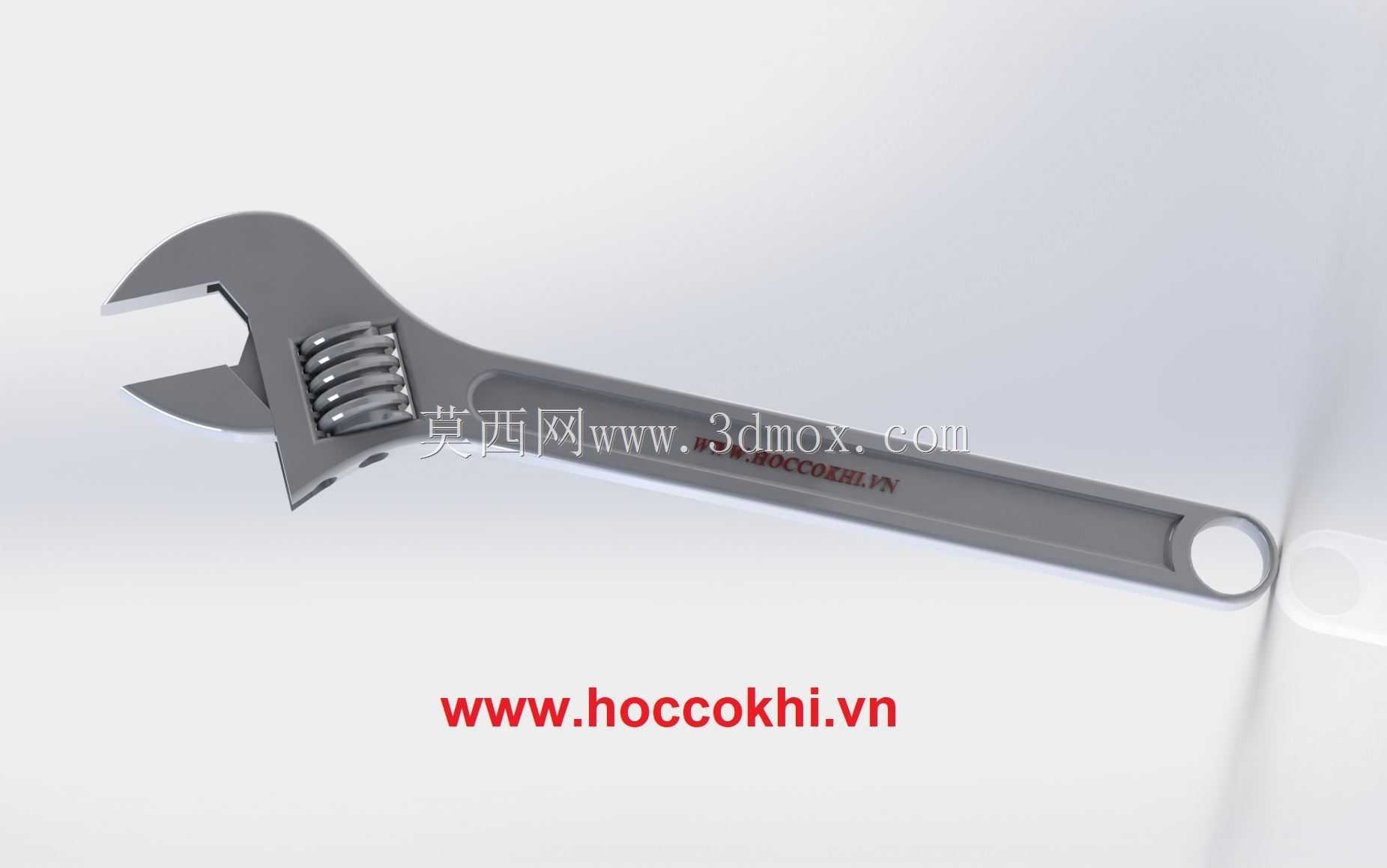

可调式活动扳手结构设计方案

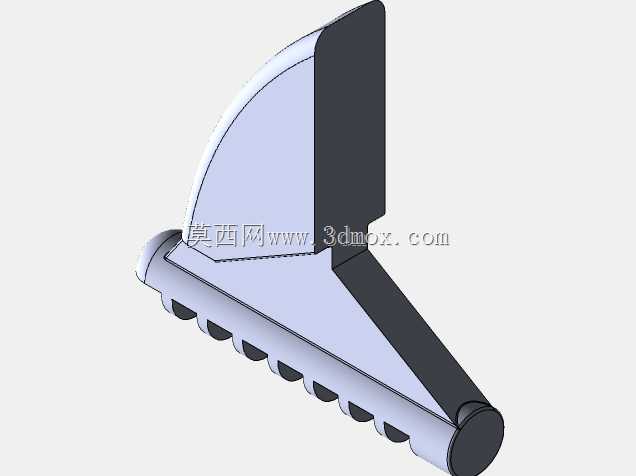

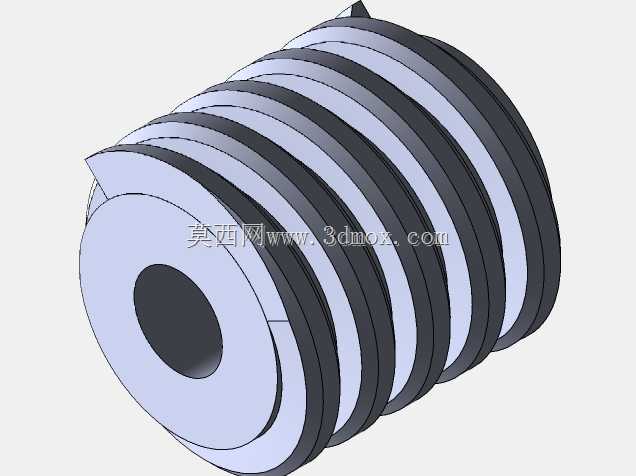

　　这款可调扳手的结构设计，核心围绕多规格紧固件的夹持适配需求展开，在设备运维、机械装配、五金维修等场景中，可替代多把固定开口扳手，减少工具携带与更换的频次。从功能特性来看，其通过蜗杆与活动钳口的齿条啮合结构实现开口尺寸的连续调节，可覆盖一定范围内不同对边尺寸的六角头、方头螺栓与螺母，调节过程顺滑无卡滞，钳口咬合面做了防滑齿纹处理，施加扭矩时可避免与紧固件打滑脱出，降低紧固件棱角磨损的概率。设计阶段优先考虑了手动施力的受力合理性，手柄长度依据常见手动作业的扭矩需求匹配，既保证拧动常规规格紧固件时能输出足够扭矩，又避免手柄过长导致的施力过载损伤紧固件或扳手本身；手柄尾部的挂孔设计，方便工具在工位挂架上收纳，减少作业现场的工具遗失风险。

　　外形尺寸上，整体长轴方向的尺寸适配成人单手握持的操作范围，活动钳口的最大开口边界满足日常运维场景中绝大多数常规紧固件的夹持需求，固定钳口与活动钳口的配合间隙控制在合理范围，既保证调节顺畅，又避免夹持时钳口晃动导致的受力偏移。从结构细节来看，蜗杆的定位结构做了限位设计，防止调节过程中活动钳口从本体脱出，钳头部位的厚度尺寸兼顾了狭窄空间的操作可达性与结构强度，可伸入部分设备的紧凑安装间隙完成紧固件操作；手柄表面的防滑结构设计，可在沾有少量油污的作业环境下保持足够的握持摩擦力，避免施力时脱手。建模过程中对各运动部件的配合间隙做了精准匹配，活动钳口与本体的导轨配合面做了等距间隙处理，保证长期使用磨损后仍可通过蜗杆结构稳定调节，

　　不会出现钳口歪斜影响夹持精度的问题；钳头受力部位做了应力分散的圆角过渡，避免应力集中导致的钳头断裂失效，整体结构兼顾了实用性、耐用性与操作便利性，可作为手动工具结构设计的参考案例，也可用于五金工具类产品的数字化样机验证。
