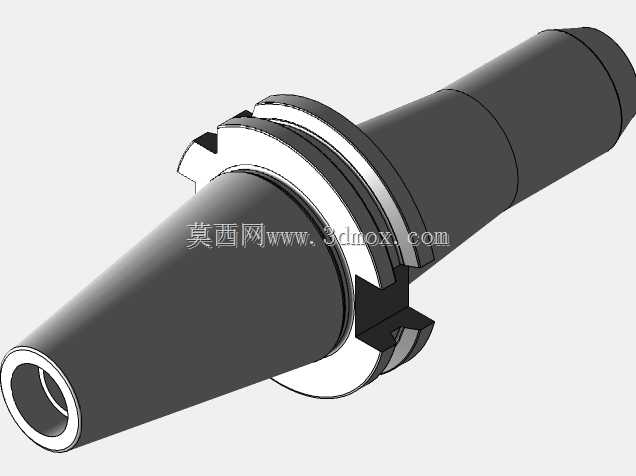

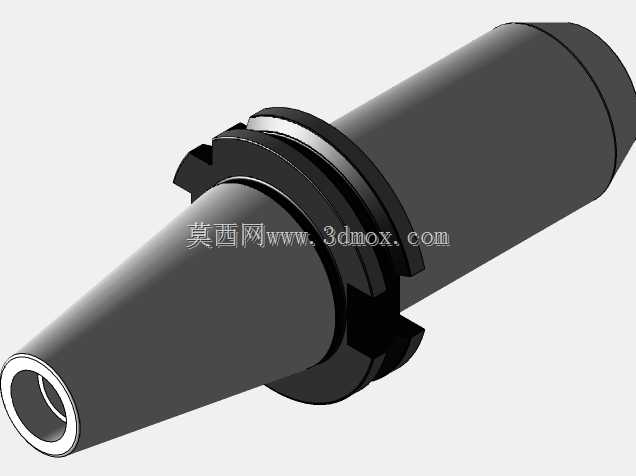

SK40侧固式数控刀柄结构设计

这款SK40规格的侧固式刀柄，是数控铣削加工场景里极为常用的刀具夹持部件，主要适配锥度为7:24的SK40主轴接口的加工中心、数控铣床设备，在模具钢切削、铝合金结构件加工、通用机械零件粗精加工工序中都有广泛应用。不同于弹簧夹头刀柄的抱紧式夹持逻辑，侧固式刀柄依靠侧部的锁紧螺钉从刀具侧方顶紧实现固定，夹持刚性更强，在大切深、高进给的重切削工况下，能有效避免刀具打滑、颤振问题，尤其适配直柄硬质合金铣刀、钻头等切削刀具的装夹需求。从结构设计来看，刀柄主体采用整体合金结构钢加工成型，锥柄部分严格遵循SK40接口的标准尺寸公差，锥面接触精度达到行业通用要求，保证与主轴贴合时的同轴度，减少高速旋转下的动平衡偏差。法兰端的驱动卡槽与主轴端面的驱动键精准匹配，可传递大切削扭矩，避免重切削时刀柄与主轴发生相对转动。刀柄的内孔根据适配刀具直径做精密研磨，内孔与锥柄的同轴度控制在微米级，保证装刀后刀具的径向跳动满足加工精度要求，侧部的锁紧螺钉孔位置经过受力校核，螺钉顶紧时的作用力方向正对刀具中心，既保证锁紧力足够，又不会顶偏刀具造成装夹误差。从安装边界来看，这款刀柄的锥柄长度、法兰直径完全符合SK40接口的通用安装尺寸，无需额外调整主轴拉钉规格即可适配常规SK40主轴的拉爪结构，刀具装夹端的悬伸长度经过优化，在保证足够加工避让空间的前提下，尽可能缩短悬伸量，提升整体刚性，减少加工振刀风险。实际使用中，这类侧固式刀柄装夹操作便捷，锁紧螺钉拧紧即可完成刀具固定，换刀效率高，同时相比液压刀柄、热缩刀柄成本更低，维护简单，适合批量加工场景下的长期使用，在通用机械加工车间、模具制造车间的数控设备上属于标配的机床附件，能覆盖绝大多数直柄刀具的装夹需求，尤其在粗加工开粗工序中，其高刚性的夹持特性能充分发挥硬质合金刀具的切削性能，提升加工效率，降低刀具损耗。
