桌面级小型数控雕刻机整机结构设计

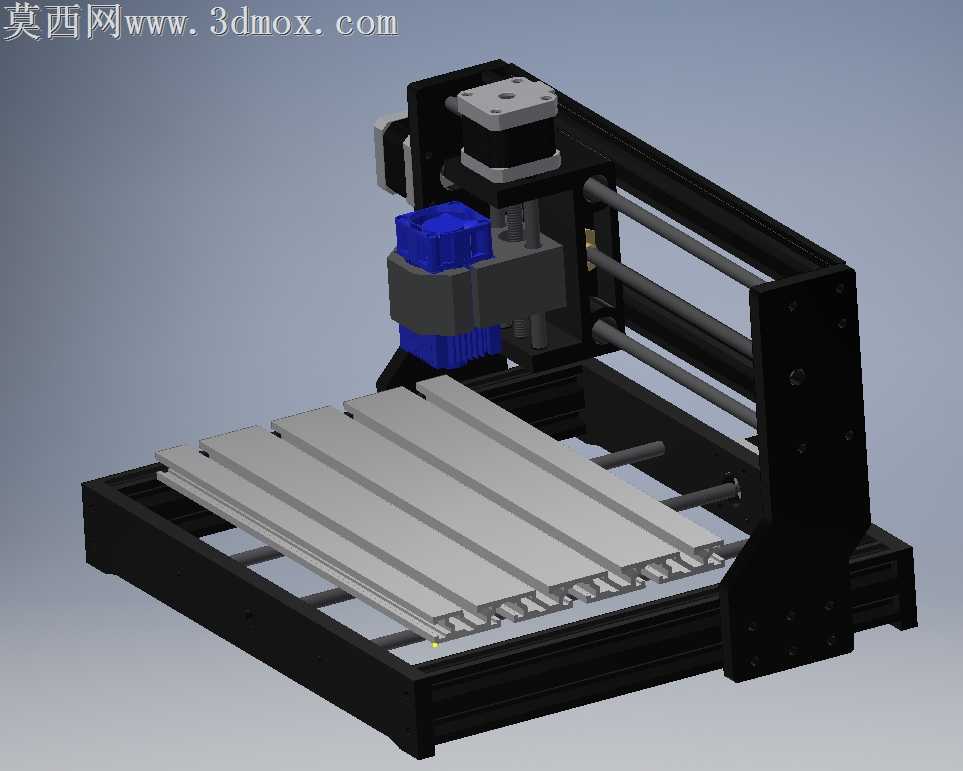

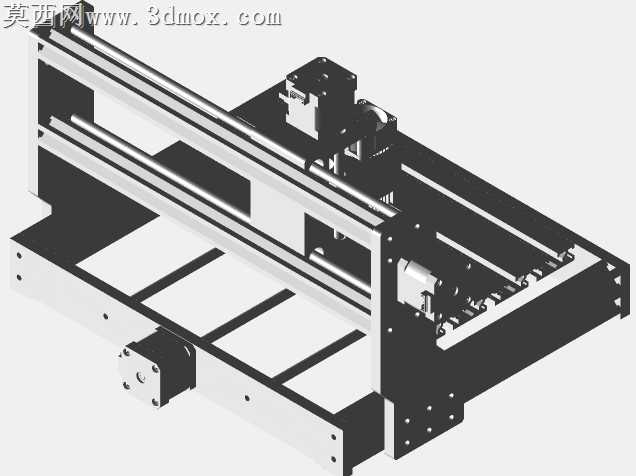

本作品为桌面级小型数控雕刻机的三维结构设计，整体建模过程围绕小型数控加工设备的实用化需求展开，在三维建模阶段优先还原设备的核心运动架构与装配逻辑，针对原机型装配细节缺失的问题，对主轴安装位、Z轴步进器安装孔位、激光支架安装基准做了补充建模完善。模型整体采用框架式结构设计，床身底座与两侧立式支撑采用黑色硬质金属质感材质渲染，搭配银灰色铝型材工作台面，清晰区分结构件与功能件的材质差异，工作台采用多根平行铝型材排布的T型槽结构，预留了工件装夹的通用安装位，可适配不同尺寸的小型加工工件装夹需求。运动传动部分采用双光轴导轨搭配丝杆传动的经典小型CNC结构，X、Y、Z三个运动轴的支撑、传动、限位相关结构均做了建模还原，主轴模块集成了雕刻主轴与可选装的激光支架结构，蓝色的主轴外壳材质做了差异化渲染，突出核心加工部件的视觉辨识度。建模过程中针对部分缺失的螺丝螺栓、控制板等零散配件做了合理的结构简化，对导入的STL格式部件做了装配位置校准，确保各运动部件的相对位置符合实际设备的运动行程逻辑，避免出现结构干涉问题。设计过程中重点梳理了各部件的装配层级关系，从底座框架搭建、导轨安装定位、工作台装配、X轴横梁架设、Z轴滑台装配到主轴模块安装的完整装配逻辑都在模型中有所体现，补充绘制的激光支架草图严格对齐主轴安装基准，Z轴步进器的安装孔位按照通用步进电机的安装尺寸做了适配调整，确保模型结构具备实际参考价值，可作为小型桌面数控雕刻机改装、配件替换、结构优化的三维参考依据，渲染阶段采用工业产品常用的柔和影棚光效，清晰展现各部分结构的衔接关系与材质质感，整体模型结构完整，核心功能部件无缺失，能够直观呈现该款小型CNC雕刻机的整体构造与装配逻辑。
