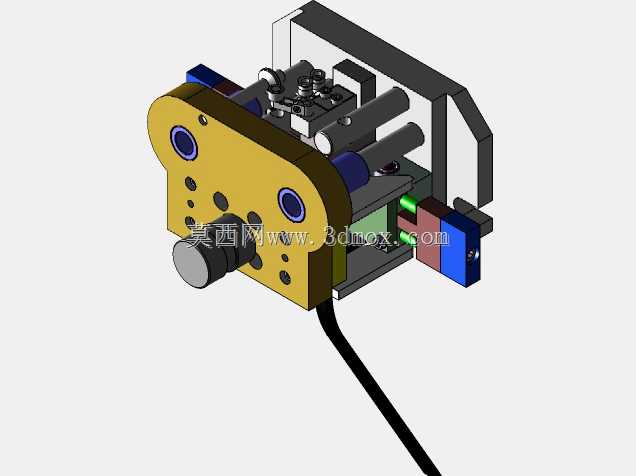

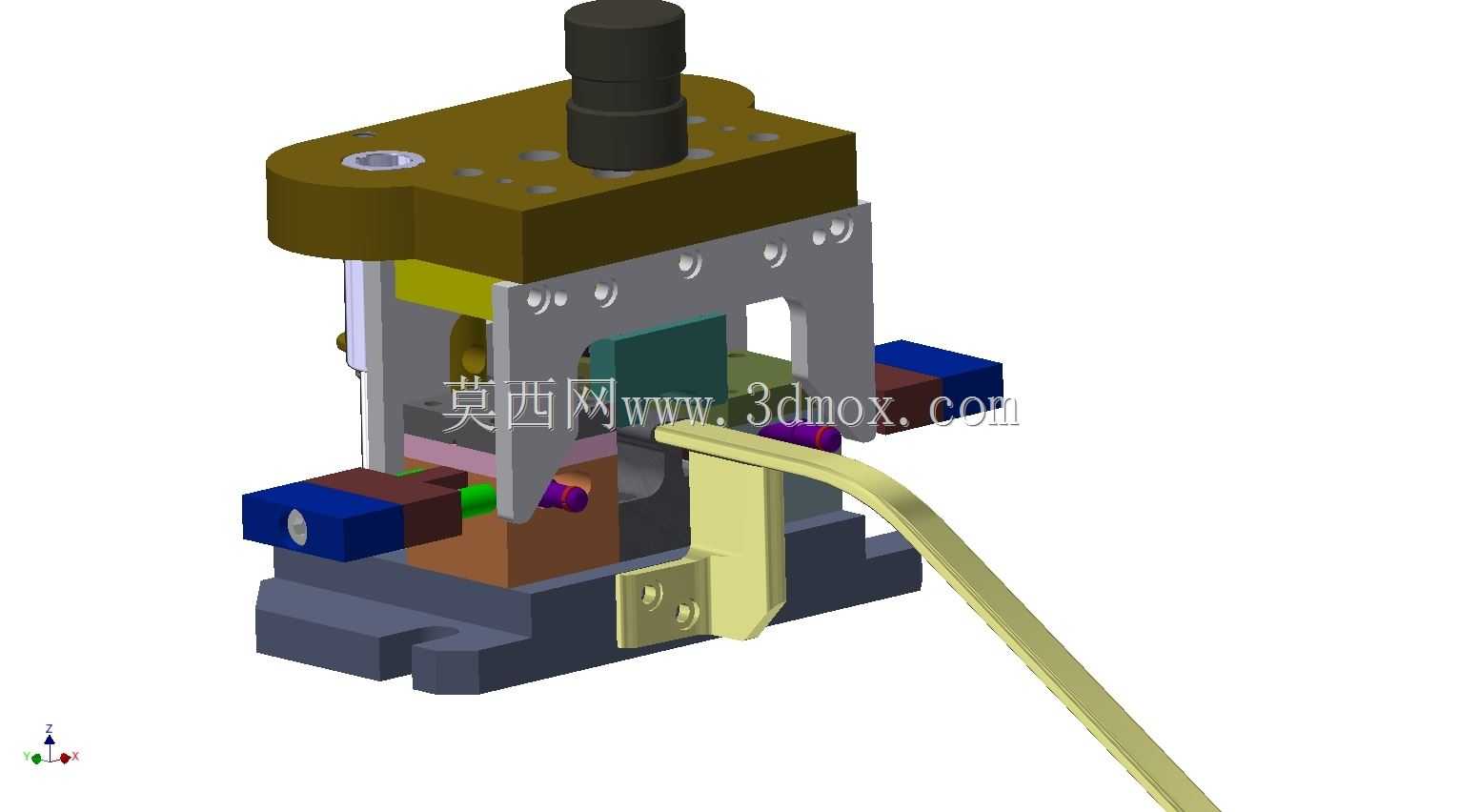

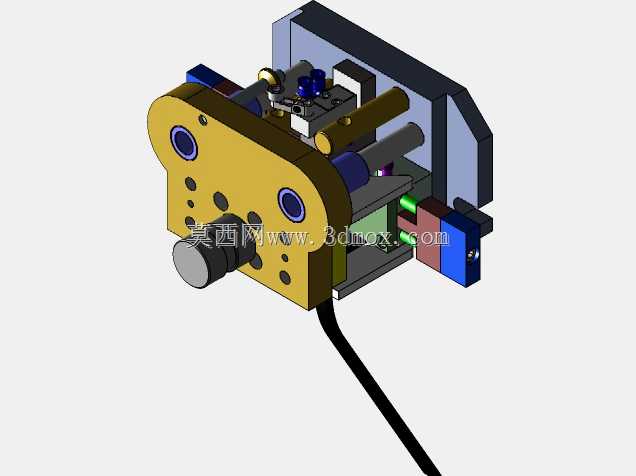

弓形环HR23工装夹具三维结构

这套弓形环工装主要应用于小尺寸环形零件的精密装夹工序，常见于五金零部件加工、小型冲压件后处理、线束端子压装辅助等生产场景，针对弓形环类零件薄壁、易变形、定位基准难统一的痛点设计，能在铣削缺口、端面打磨、尺寸检测、配件压合等工序中提供稳定的装夹支撑，避免人工手持操作带来的定位偏差与安全隐患。从结构设计逻辑来看，整套工装采用分层堆叠的模块化布局，底部为带安装槽的铸铁基座，可直接通过螺栓固定在标准工作台面或专用设备的工装搭载平台上，基座的安装孔位按照通用T型槽间距设计，适配多数常规加工设备的装夹边界，无需额外制作过渡连接板即可完成快速换装。中部为定位与夹紧核心区域，设置了与弓形环轮廓完全贴合的仿形定位块，定位块的型面公差控制在0.02mm以内，能完全限制弓形环的六个自由度，避免装夹过程中出现窜动；侧向配置了快压式夹紧组件，操作端延伸出的长手柄符合人体工学操作角度，操作人员单次扳动即可完成工件的锁紧与松脱，单工位装夹耗时可控制在2秒以内，适配小批量多批次的柔性生产需求。上部的承载板集成了导向柱与限位挡块，一方面为夹紧动作提供垂直方向的运动导向，避免夹紧力偏移导致工件变形，另一方面可根据不同规格弓形环的尺寸需求，快速更换对应的定位镶块，无需拆解整套工装的主体结构，大幅降低换型调试的时间成本。整套工装的外形轮廓紧凑，横向最大尺寸不超过200mm，纵向高度控制在180mm以内，不会占用过多设备工作台的有效作业空间，各运动部件之间均预留了足够的安全间隙，操作过程中不会出现夹手风险，所有易磨损的夹紧接触位均采用镶件设计，磨损后仅需更换对应镶件即可恢复工装精度，有效延长了整套工装的整体使用寿命。在实际应用中，这套工装可直接搭配小型台钻、端面砂轮机、二次元影像测量仪等设备使用，装夹后工件的待加工面完全暴露在作业区域内，不会与工装结构产生加工干涉，能有效保证弓形环类零件的加工一致性，将同批次零件的尺寸离散度控制在允许公差范围内，减少后续人工筛选的工作量。
