双压力控制管路气动夹紧装置结构设计

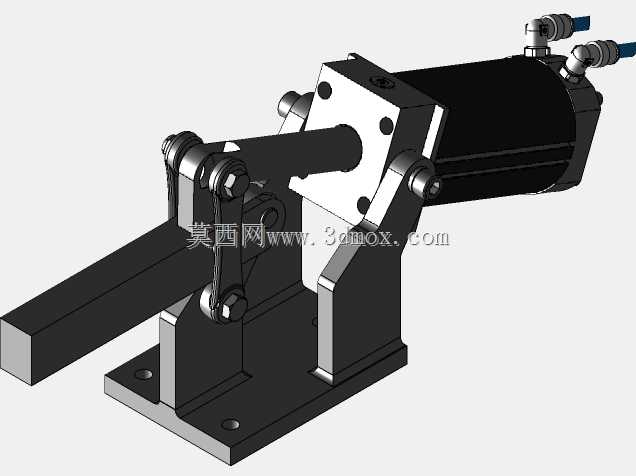

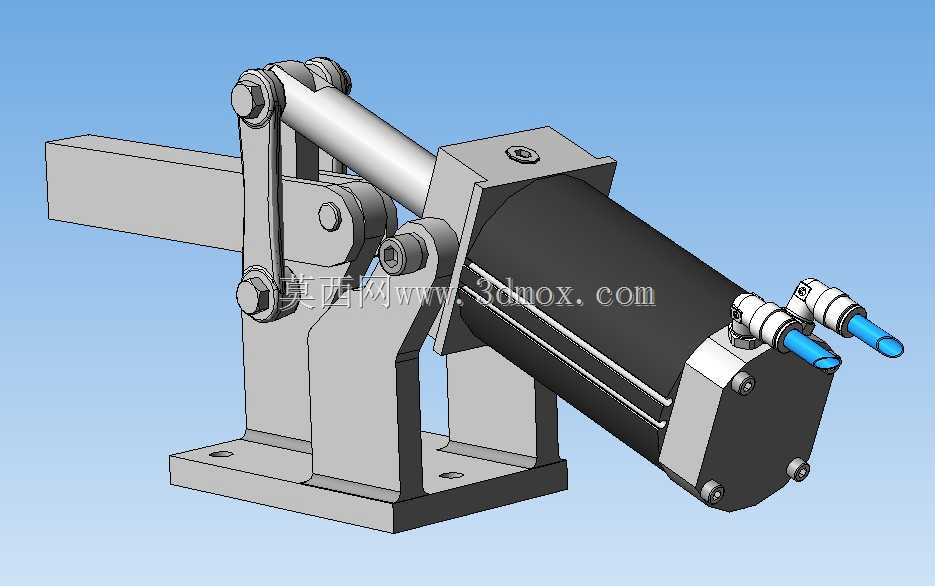

在汽车零部件装配、液压管路预装、小型金属构件焊接定位这类需要稳定夹紧力、且对夹紧动作压力有分级要求的工位上，这类带双压力控制逻辑的气动夹紧装置是工位工装的核心执行部件。不同于普通单作用气动夹钳，这款夹具的核心设计思路是通过气缸端的双气路接口接入不同压力等级的压缩空气，实现预夹紧与终夹紧两段压力输出，避免单一大压力夹紧时对薄壁管路、软质包覆管件造成表面压痕甚至结构变形。从结构布局来看，装置采用卧式气缸搭配连杆增力机构的设计，气缸缸体通过一体式铸钢支架固定在安装底板上，底板预留四个沉头安装孔，可直接通过螺栓固定在工装台架或者线体工位基板上，安装边界的孔位间距适配行业通用的工装安装孔距标准，不需要额外加工转接板即可完成快速部署。连杆机构的铰接点全部采用带防尘圈的销轴连接，长期往复动作时可阻挡车间内的焊渣、切削粉尘进入铰接间隙，降低卡滞风险，夹臂的压紧端预留了标准安装槽位，可根据被夹紧工件的外形更换聚氨酯压块、V型金属压头等不同压头，适配圆管、方管、扁平型材等不同截面的工件夹紧需求。气路接口设置在气缸尾端，采用快插式接头设计，现场接气时不需要额外套丝缠生料带，直接插入对应外径的气管即可完成密封连接，两个气路分别对应低压预夹紧与高压锁止两个动作阶段，预夹紧阶段采用0.2-0.3MPa的低压供气，驱动夹臂缓慢靠近工件完成初定位，避免高速动作撞击工件造成位置偏移，待工件位置确认后切换为0.5-0.7MPa的高压供气，通过连杆机构的力放大效应输出足够的夹紧力，保证后续加工、装配过程中工件不会出现位移。整个装置的结构件全部采用模块化设计，气缸、连杆、支架、压臂均可单独拆卸更换，日常维护时不需要整体拆解工装，只需要更换磨损的销轴或者密封件即可恢复性能，夹臂的开合行程可通过气缸尾部的行程调节螺钉进行微调，适配不同直径规格的管路夹紧需求，不需要更换整套夹臂就能覆盖一定范围内的工件尺寸，大幅降低了多品种小批量生产场景下的工装投入成本。在实际产线应用中，这类夹具常配合气动电磁阀组安装，接入设备的PLC控制系统即可实现夹紧动作的自动化触发，不需要人工手动操作夹钳，既能提升工位的装配效率，也能避免人工夹紧时力度不一致导致的工件装夹质量波动。
