汽车内置内齿圈塑料壳体组件结构

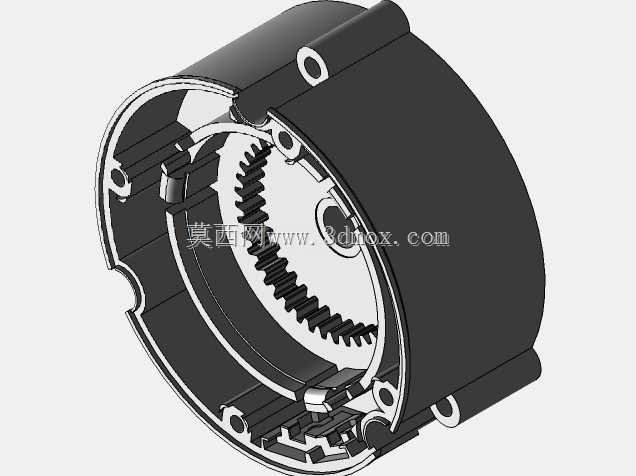

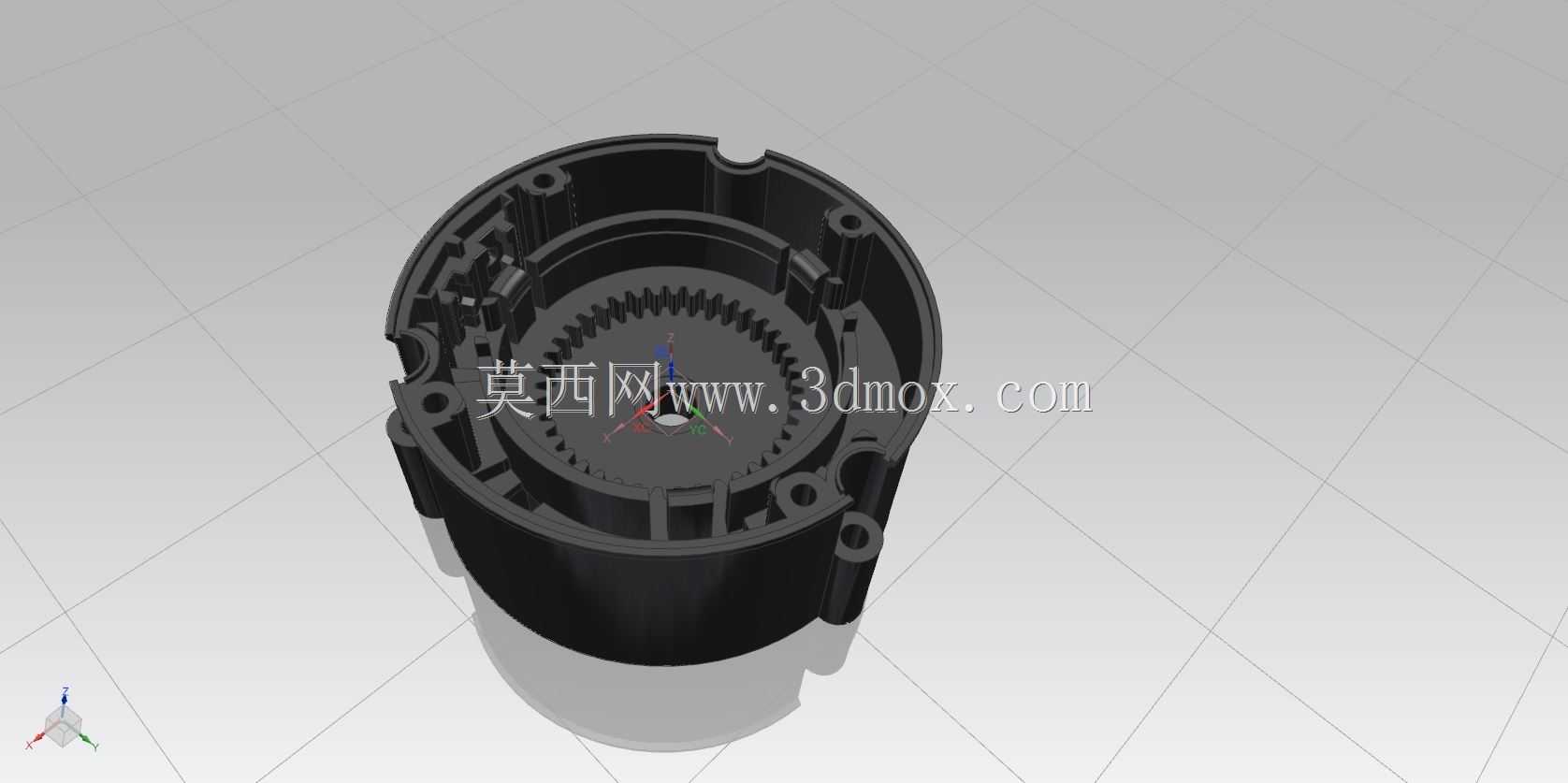

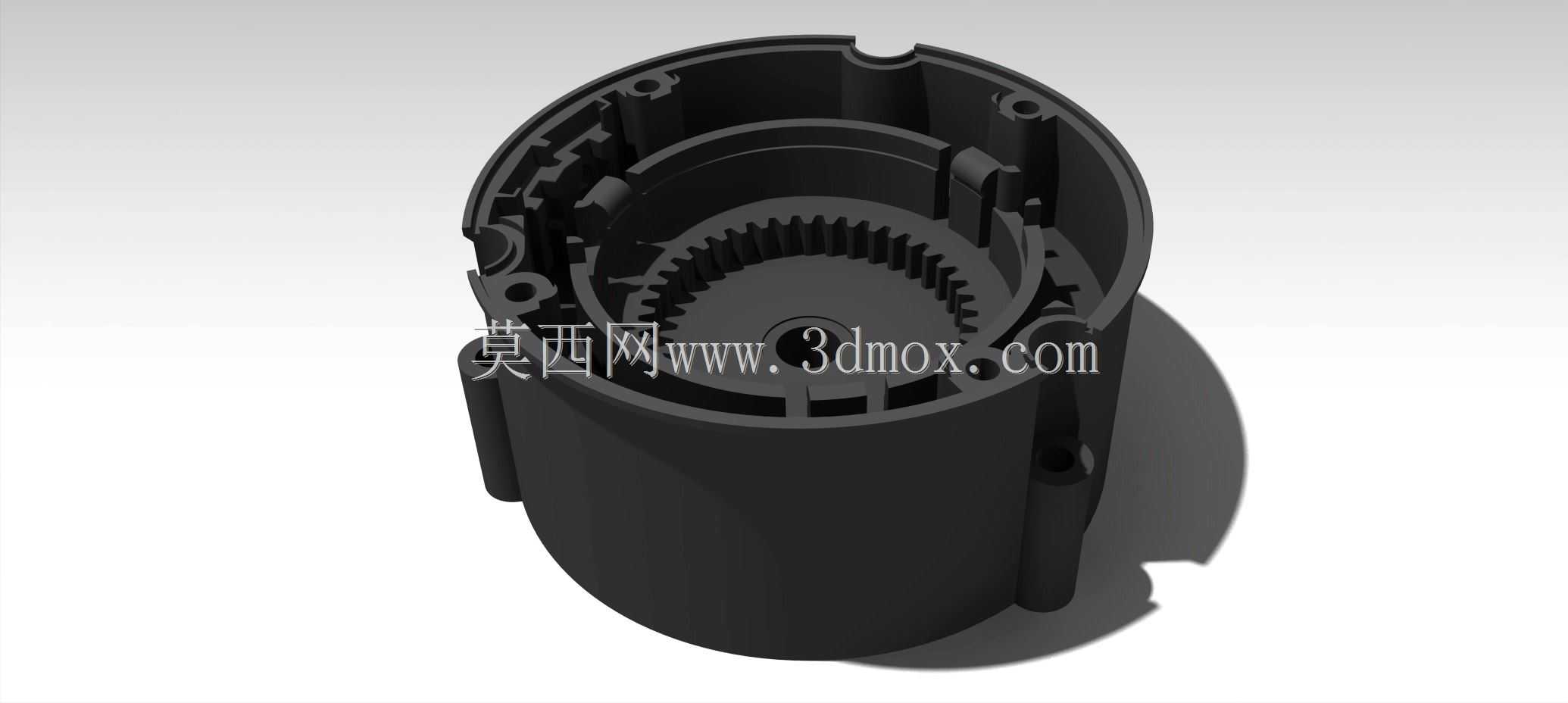

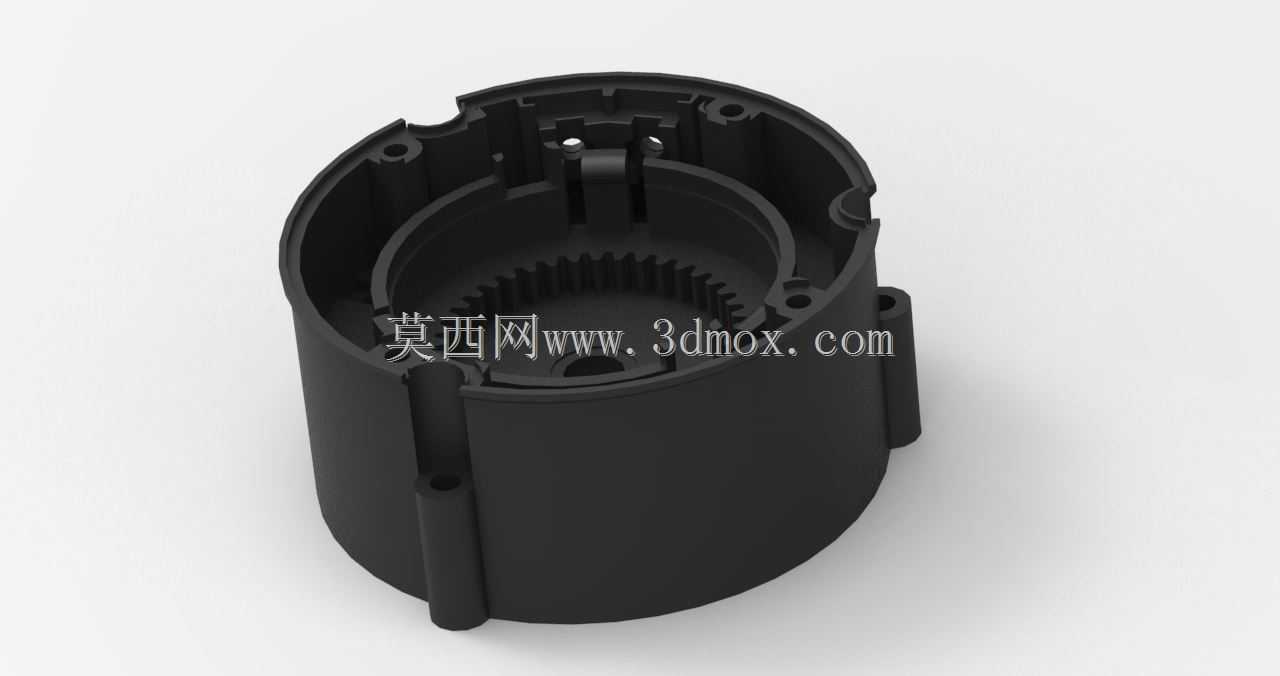

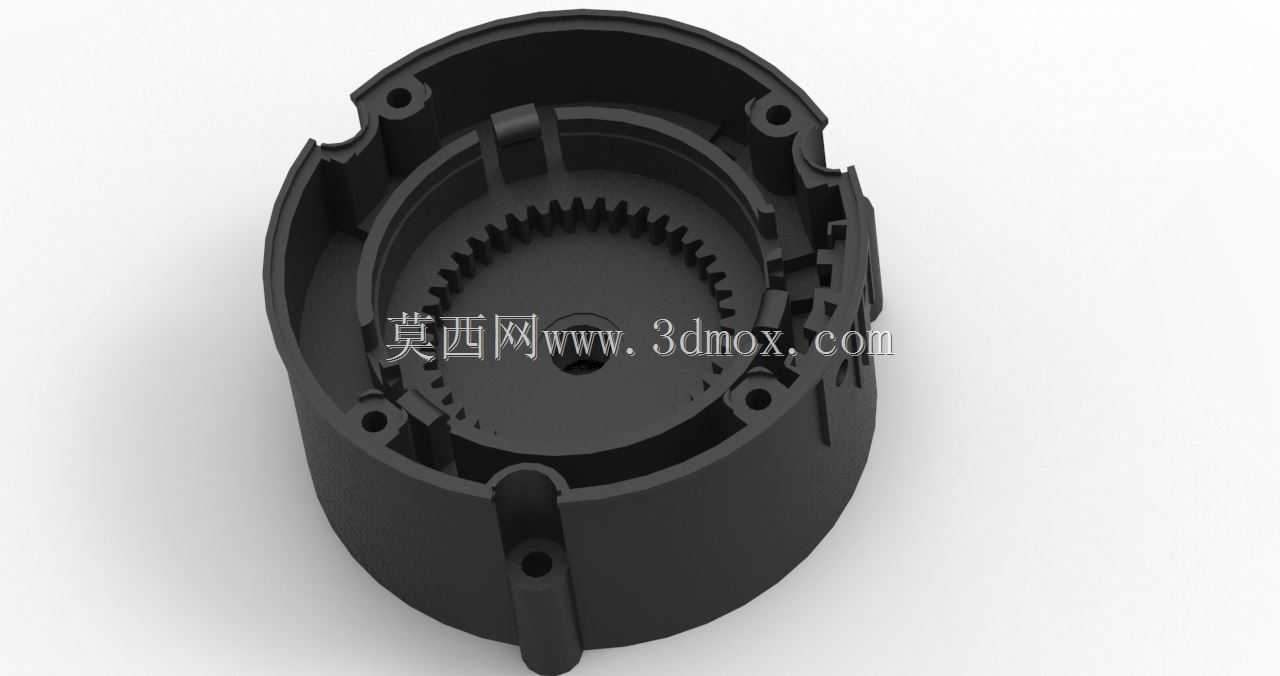

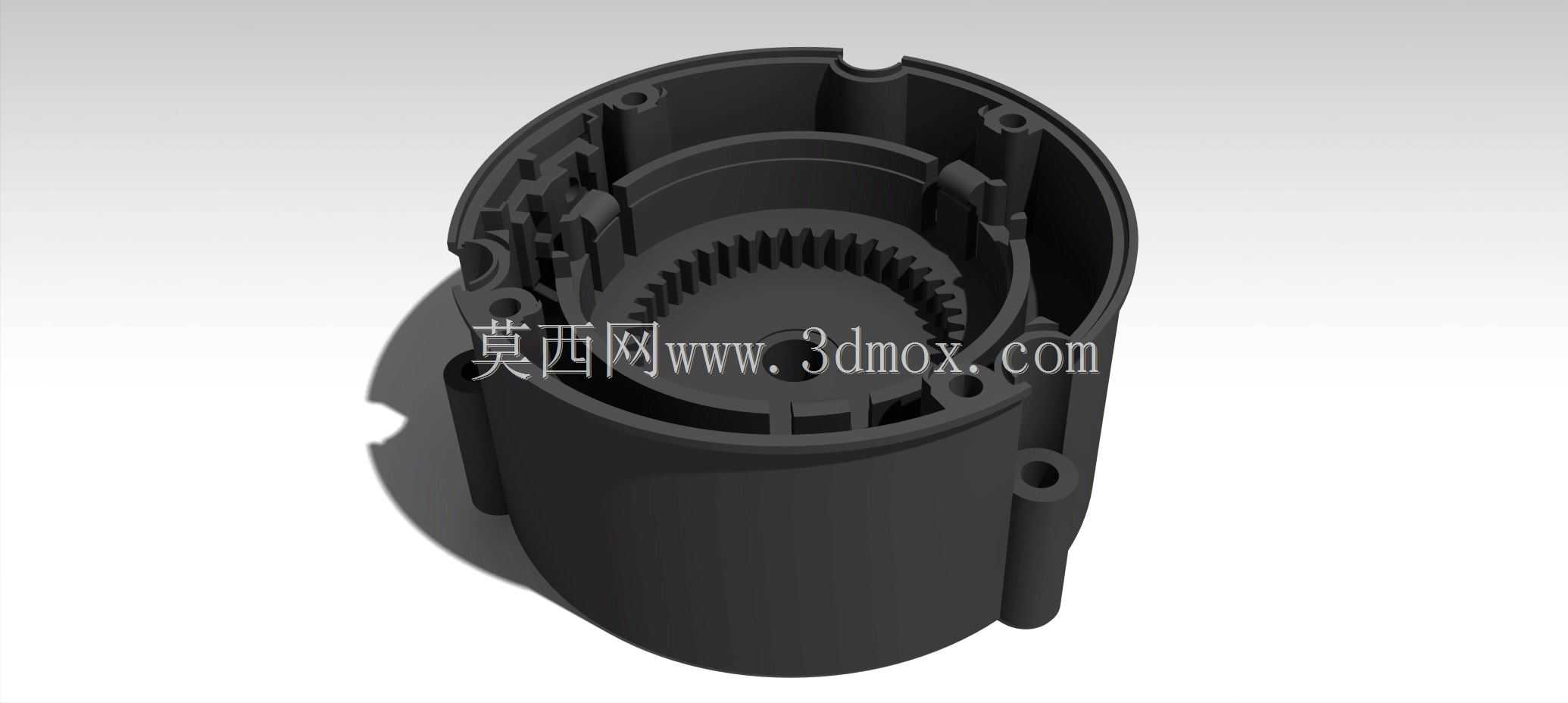

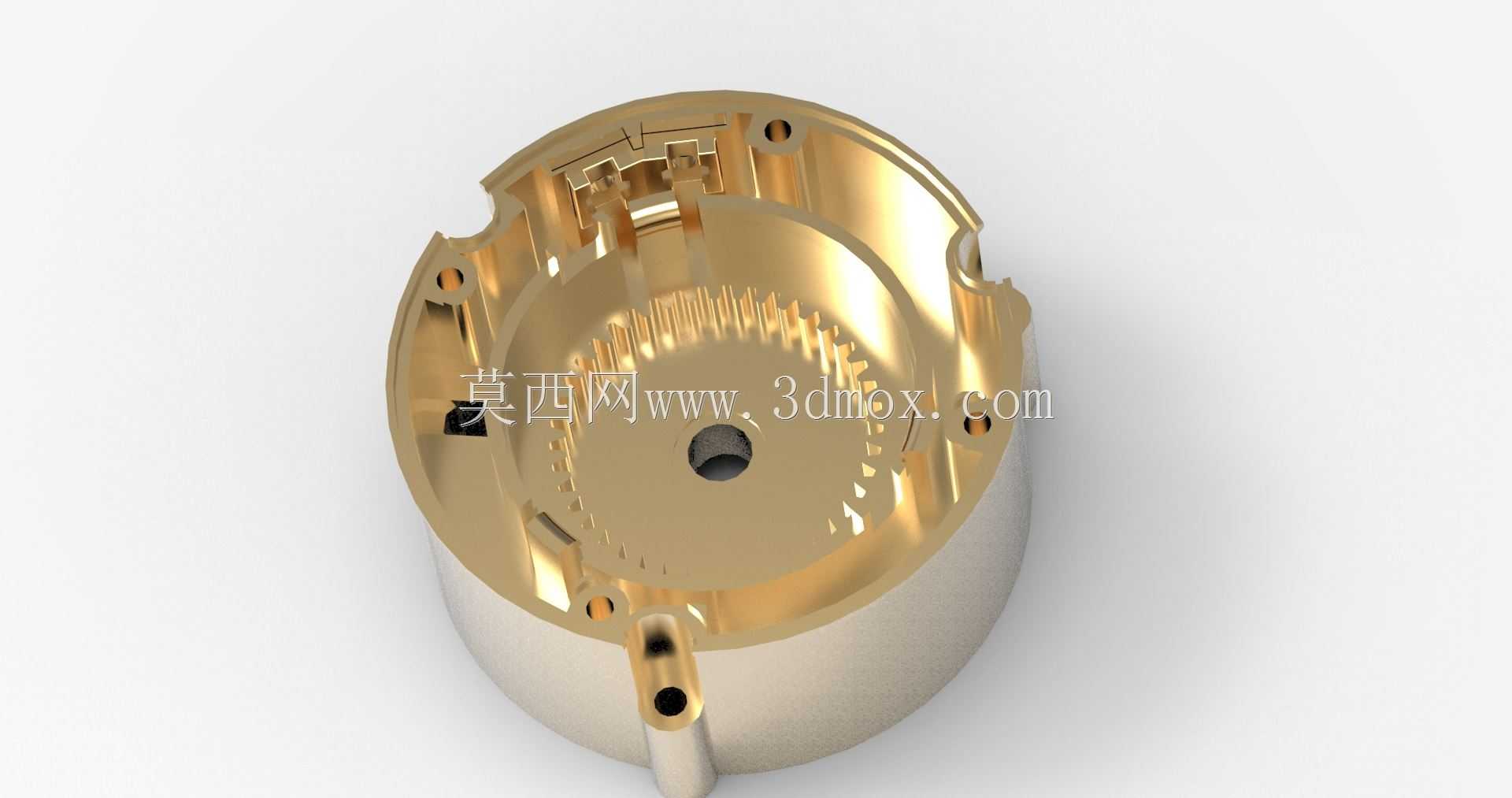

这款带集成内齿圈的塑料壳体组件，主要应用在汽车座舱内的小型执行器传动单元中，常见于电动座椅调节模块、空调风道风门执行器、电子驻车的减速驱动单元这类需要小体积大减速比的传动场景里。从结构设计来看，壳体采用一体化注塑成型的思路，将内齿圈直接集成在壳体内壁，省去了额外压装金属内齿圈的工序，既压缩了整体装配的轴向尺寸，也减少了零件数量带来的累积公差，能有效控制批量生产时的装配精度波动。壳体外侧分布的带通孔凸台，是对应安装点位的固定结构，凸台做了局部加厚处理，避免螺丝锁附时出现塑料柱开裂的问题，凸台的位置度公差在设计时控制在0.1mm以内，保证和对接端盖、驱动电机的安装孔位完全匹配，不会出现装配错位导致的齿轮啮合偏载。壳体内壁的内齿圈齿形做了修形处理，齿顶和齿根都留了适配塑料件成型的脱模斜度，同时齿面的粗糙度要求控制在Ra1.6以下，减少和行星齿轮啮合时的摩擦阻力，降低传动过程中的噪音，这一点对汽车座舱内的部件尤为重要，能避免执行器工作时的异响传入驾乘空间。壳体侧壁的开槽结构，是为行星架的输出端预留的运动避让空间，槽边做了R角过渡，避免应力集中导致的壳体受载开裂，同时槽位的尺寸边界严格控制，既保证运动件不会和壳体发生干涉，也不会让壳体内部的润滑脂出现过量泄漏。整个壳体的外形为类圆柱结构，外径尺寸适配常规小型行星减速箱的安装边界，轴向长度根据配套传动级数做了对应压缩，能在有限的安装空间内容纳三级行星减速的全套齿轮组件，安装时通过外侧凸台的螺丝孔直接固定在电机端面上，端盖和壳体的对接面做了一圈浅槽，用于放置密封胶圈，阻挡外界灰尘进入传动腔，也避免内部润滑脂溢出污染周边的电子元件。设计时还考虑了塑料件的成型特性，所有壁厚都控制在均匀的2.5mm左右，避免厚薄不均导致的注塑缩痕、翘曲问题，齿圈部分的壁厚做了局部加强，保证齿轮啮合受载时不会出现壳体变形导致的跳齿、卡滞问题，能满足汽车部件-40℃到85℃的工作温度区间内的尺寸稳定性要求。
