立式高度测量比对台架结构设计

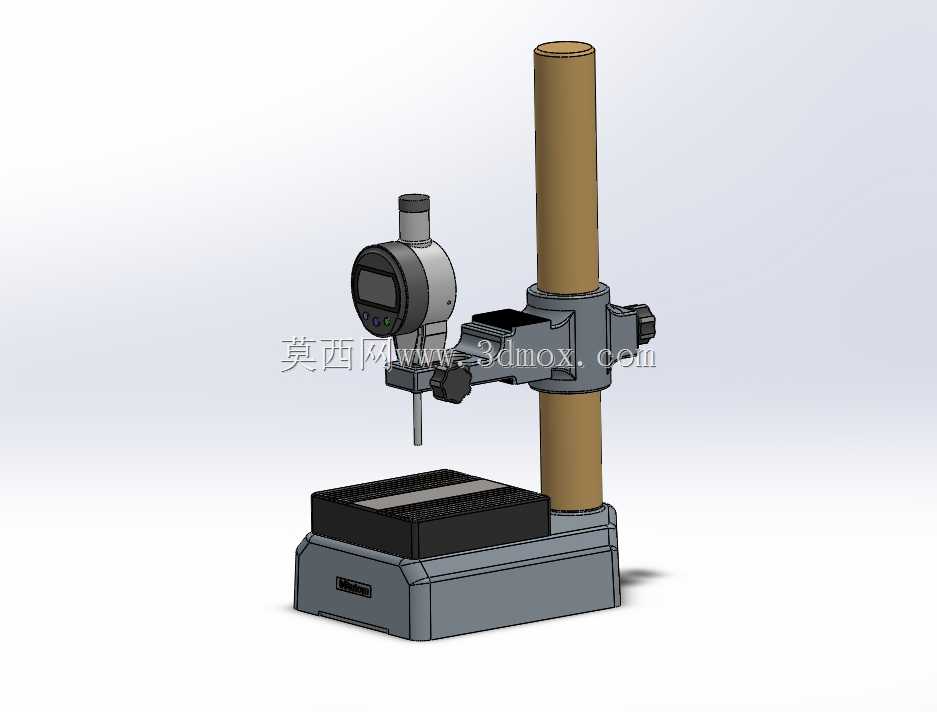

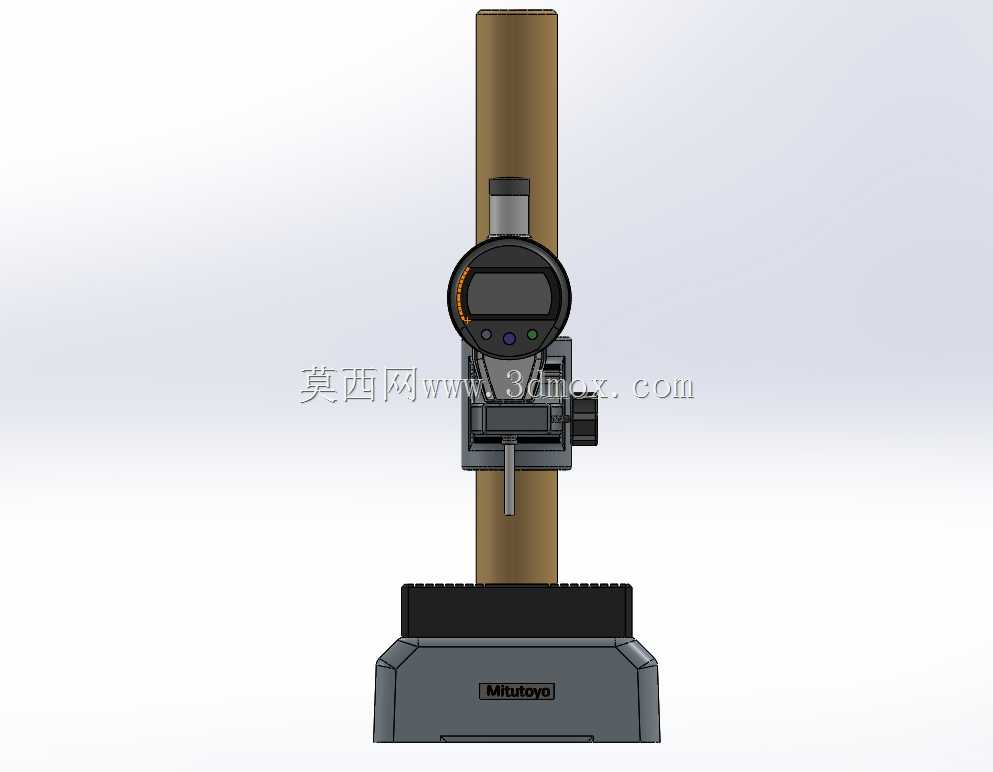

这套立式测量台架是机加工车间、质检工位常用的接触式尺寸比对工装，主要适配百分表、千分表等接触式测量表头，用于完成工件高度差、形位公差、平面度的快速比对检测，在小批量零件抽检、工序间尺寸确认场景中使用频率极高。整套结构采用立柱加底座的经典立式布局，厚重的铸铁材质底座提供足够的配重稳定性，避免测量过程中台架晃动带来的读数误差，底座上表面预留的条形安装槽可根据被测工件尺寸调整定位块位置，适配不同规格的小型轴类、板类、异型零件装夹定位。垂直布置的圆柱形立柱经过精磨加工，表面粗糙度控制在合理范围，保证滑套上下移动时的顺畅度与直线度，滑套侧面设置的锁紧旋钮可在调整到目标测量高度后快速锁止，避免表头下坠影响测量精度。表头安装夹头具备多自由度微调能力，除了垂直方向的粗调，还可实现小范围的角度偏转与水平位置微调，保证测头能够垂直抵靠在被测工件表面，减少侧向力带来的测量误差。设计过程中重点考量了操作的便捷性，滑套的升降阻尼经过匹配，手动调整时不会出现卡顿或自行下滑的问题，底座底部预留的安装孔可将台架固定在质检工作台面上，进一步提升高频使用场景下的结构稳定性。从安装边界来看，底座的占地面积适配常规质检工位的桌面空间，立柱高度覆盖常规小型零件的测量行程范围，不需要额外拓展安装空间即可完成大部分通用机械零件的高度检测作业。测头下方的工作台面经过刮研处理，平面度满足比对测量的基准要求，放置工件时不需要额外铺垫校准平板即可获得可靠的测量基准，大幅缩短工序检测的准备时间。这类台架的结构设计没有冗余的复杂传动部件，整体维护成本极低，日常使用仅需要定期清洁立柱表面、在滑套配合位置涂抹少量润滑脂即可长期保持测量精度，是生产现场质量管控环节不可或缺的基础检测工装。
