手动杠杆式台式压装工装结构设计

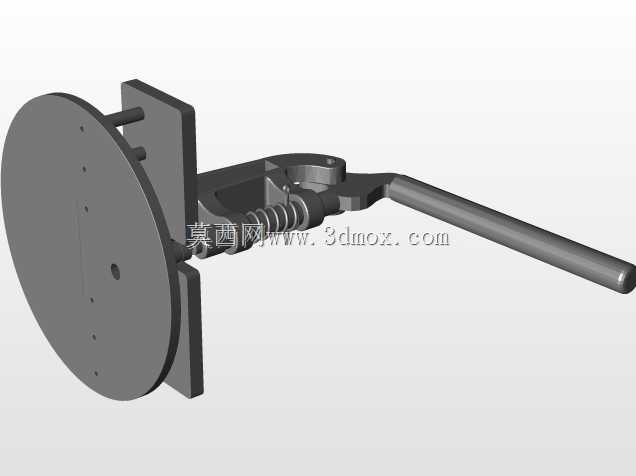

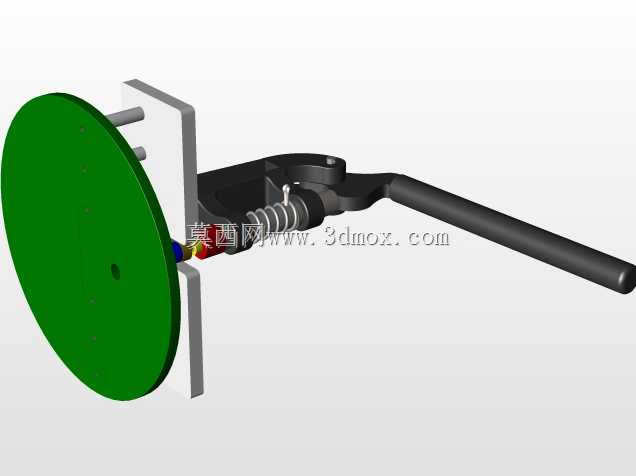

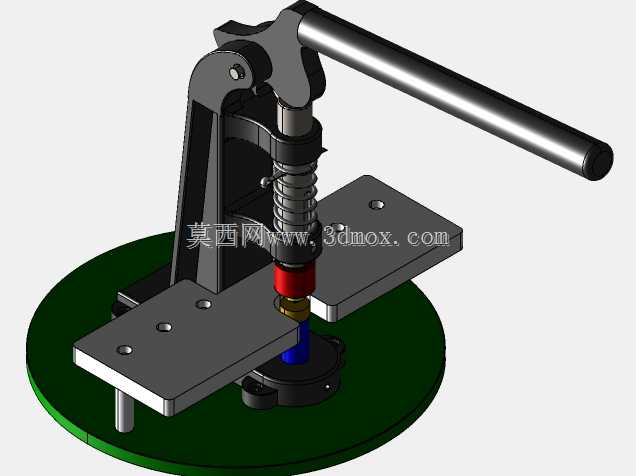

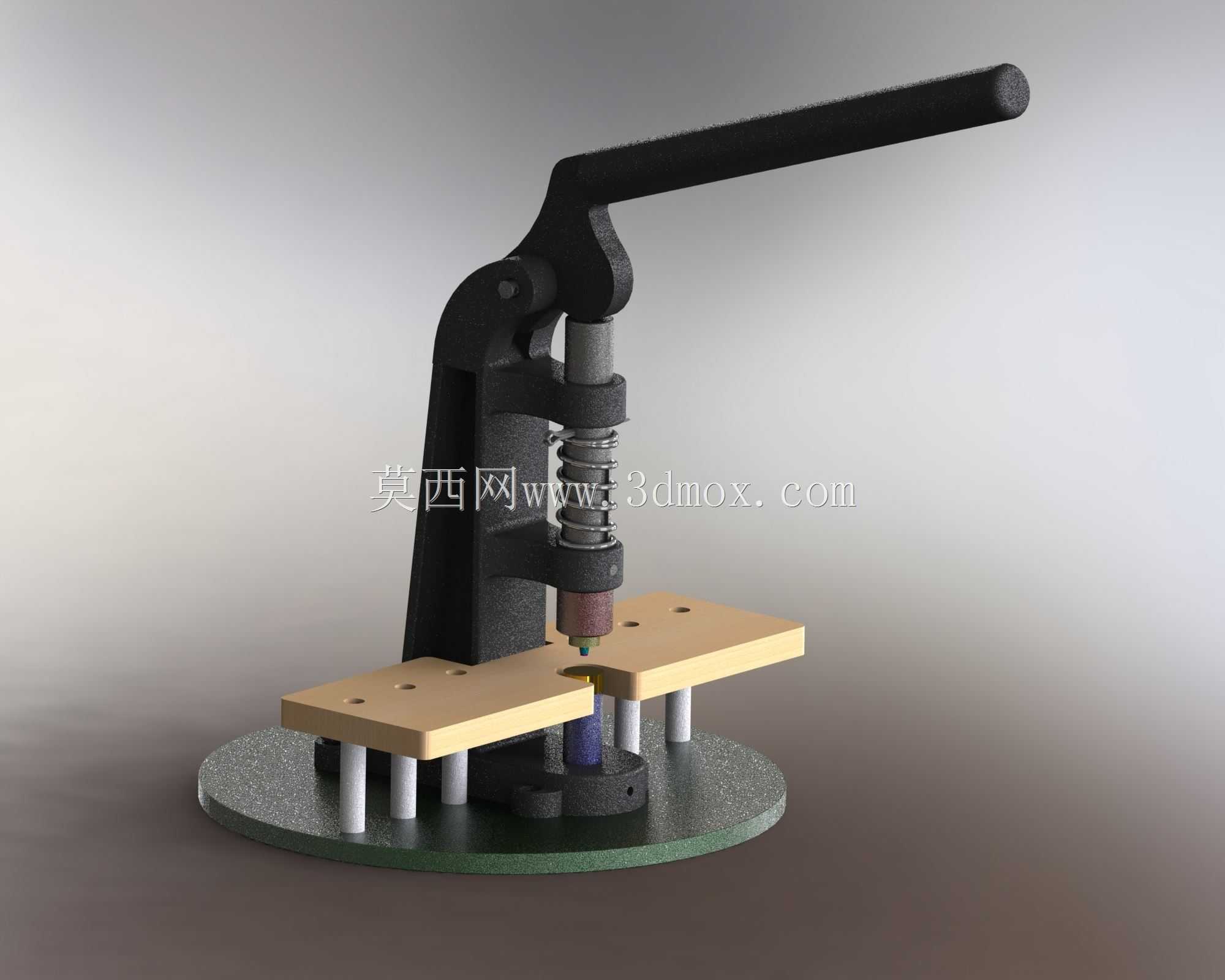

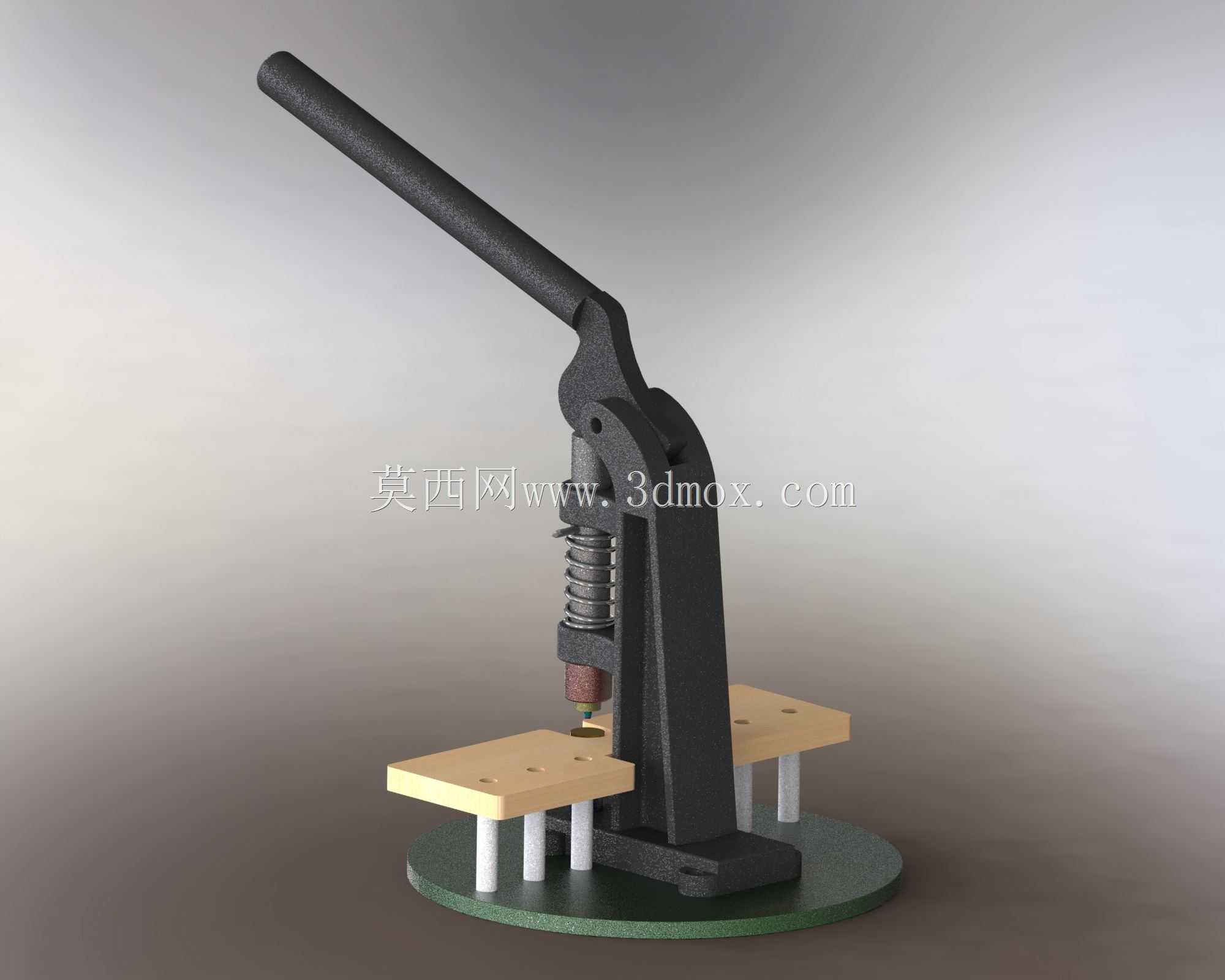

这款手动杠杆压装结构，主要面向小批量零部件压合作业场景，常见于电子元器件引脚压接、小型塑胶件与五金件的过盈装配、薄型工件的冲孔打标工位，无需外接气源电源，适合实验室打样、维修工位、小作坊生产线这类不具备动力源配套的作业环境。整体采用立式悬臂布局，底座为圆形平板结构，安装时可通过底座预留的通孔直接锁附在工作台面，整体占地直径不超过200mm，操作手柄抬起后总高度约350mm，不会占用过多台面上部操作空间，适配常规高度的工作台安装边界，操作人员坐姿即可完成全部压合作业。核心施力结构采用二级杠杆放大原理，长手柄的力臂比经过优化，操作人员施加10kg左右的握力即可在压头端输出超过100kg的压合力，足以覆盖绝大多数小型零件的压装力需求，避免了传统直压压具费力、压合行程不足的问题。压头组件内置复位弹簧，每次压合作业完成后，手柄会在弹簧弹力作用下自动抬升至初始位置，无需手动提拉复位，能有效减少重复操作的动作幅度，提升连续作业的效率。压头与立柱之间采用导向滑槽配合，压合过程中压头始终保持垂直向下的运动轨迹，不会出现偏摆歪斜，能保证压合位置的同轴度要求，避免压伤工件或者出现压装不到位的问题。下部的工件定位台采用可更换设计，台面上预留了多组定位销孔，可根据不同工件的外形尺寸更换对应的定位治具，不用改动主体结构即可快速切换不同产品的压装作业，适配多品种小批量的柔性生产需求。立柱与底座之间采用加强筋过渡连接，能承受压合过程中的侧向反作用力，长期使用不会出现立柱倾斜、底座变形的问题，整体结构没有复杂的传动零件，日常维护仅需定期在铰接销轴处涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。压头端部设计有通用连接螺纹，可根据作业需求更换不同形状的压头，比如平压头、尖头冲子、橡胶缓冲压头等，拓展了设备的使用范围，除了压装作业外，还可完成小型零件的铆接、压印、简易折弯等工序。
