带USB接口的家用插排三维结构设计

日常办公与居家场景中，桌面取电需求往往同时覆盖小功率数码设备与常规市电用电器，这类带USB输出端口的插排，正是为了简化桌面布线、减少充电头占用空间而设计的取电配件。从结构设计角度看，这款插排采用长条式一体化壳体布局，壳体边缘做了大圆角过渡处理，既避免注塑成型时的应力集中问题，也能减少日常使用中磕碰带来的壳体开裂风险，整体壳体采用阻燃PC材质注塑成型，满足强电配件的绝缘与阻燃要求。

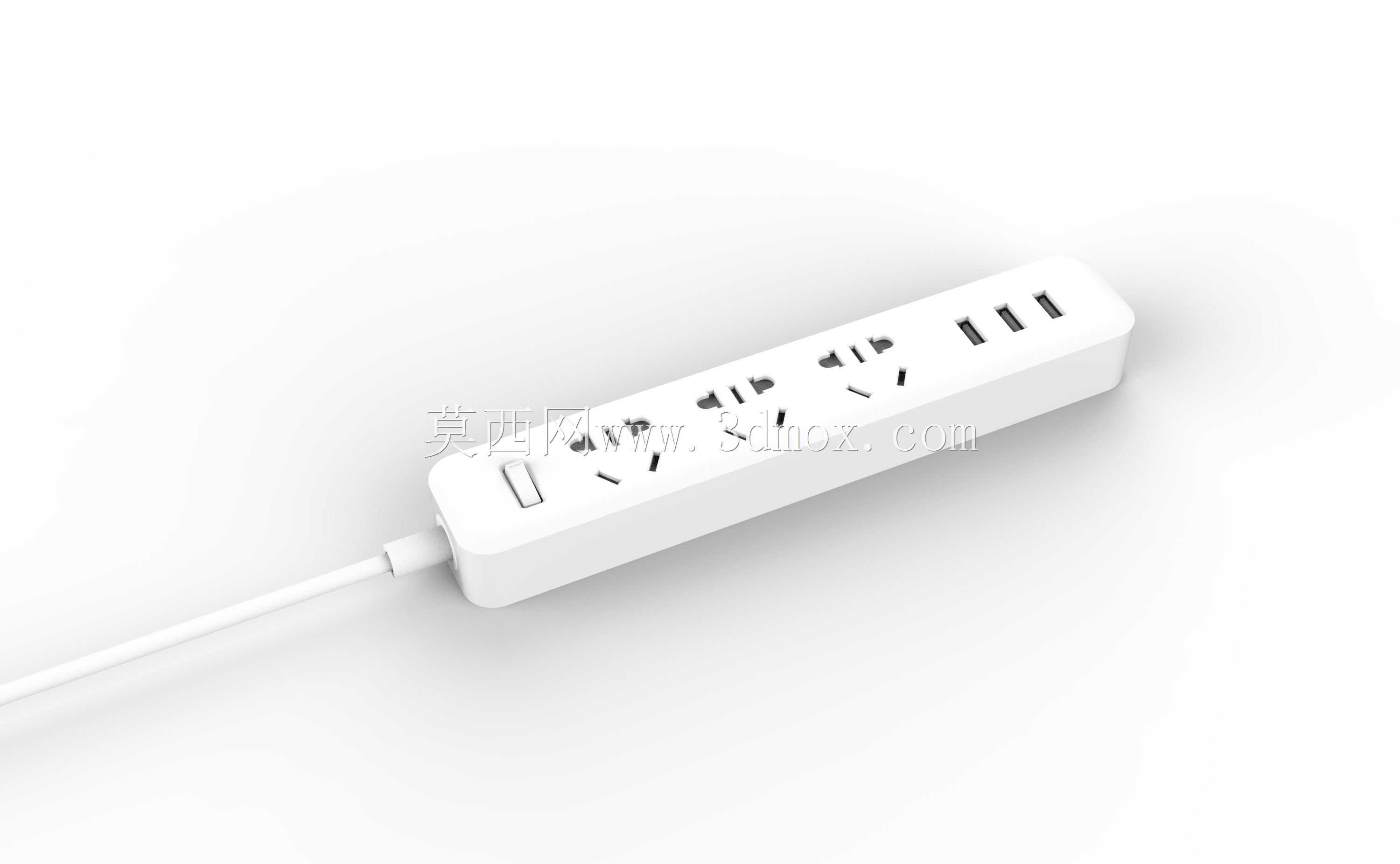

功能布局上，插排沿长度方向依次排布三组国标五孔插孔与三个USB-A输出端口，插孔之间预留了足够的间距，避免相邻插头插入时出现互相干涉的情况，即使是尺寸较大的电源适配器，也能互不干扰正常插接。USB端口集成在插排尾端，内部集成AC-DC降压模块，可直接将220V市电转换为5V直流输出，省去了手机、蓝牙耳机、移动电源等小功率数码设备额外搭配充电头的麻烦，有效减少桌面线缆的杂乱程度。进线端采用一体式防弯折线尾设计，电源线与壳体衔接处做了加长的软胶护套，能够承受日常使用中反复弯折拉扯的作用力，避免线芯断裂导致的接触不良或漏电风险。

从安装与摆放边界来看，这款插排整体厚度控制在30mm以内，宽度约50mm，长度根据插孔数量控制在220mm左右，既可以平放在桌面、电视柜等平面上使用，也可以通过背胶固定在桌板下方、墙面等位置，不会占用过多的桌面空间。内部结构设计上，铜带采用一体化冲压成型工艺，减少焊接点带来的接触电阻过大问题，每个插孔都设置了独立的安全保护门，单孔插入时需要达到一定的压力才能顶开保护门，能够有效避免儿童误触带来的触电风险。在三维建模过程中，需要重点匹配国标插孔的尺寸公差，确保插头插拔力度适中，同时要预留内部降压模块的安装空间，做好强电区域与弱电输出区域的绝缘隔离，壳体上下盖的卡扣位置需要均匀排布，保证装配后壳体缝隙均匀，无翘曲变形问题。这类插排的应用场景覆盖家庭客厅、书房、办公室工位、酒店客房等多种需要多设备取电的场景，相比传统不带USB接口的插排，能够更好适配当下数码设备较多的取电需求，结构设计上兼顾了使用安全性与操作便利性。
