太阳能电池板配套MC4光伏连接器结构设计

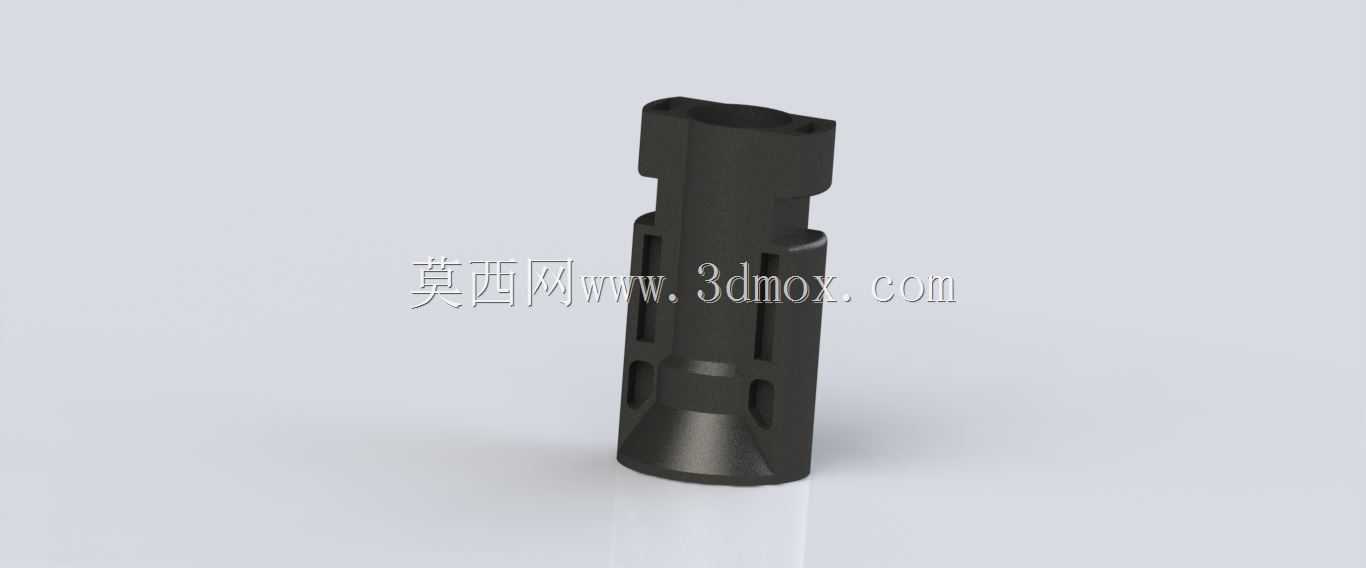

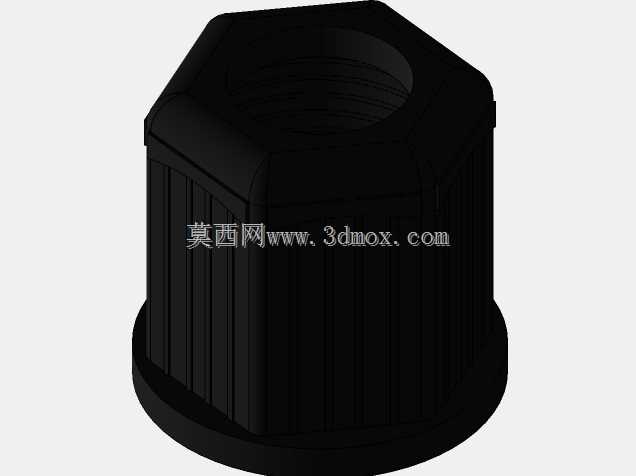

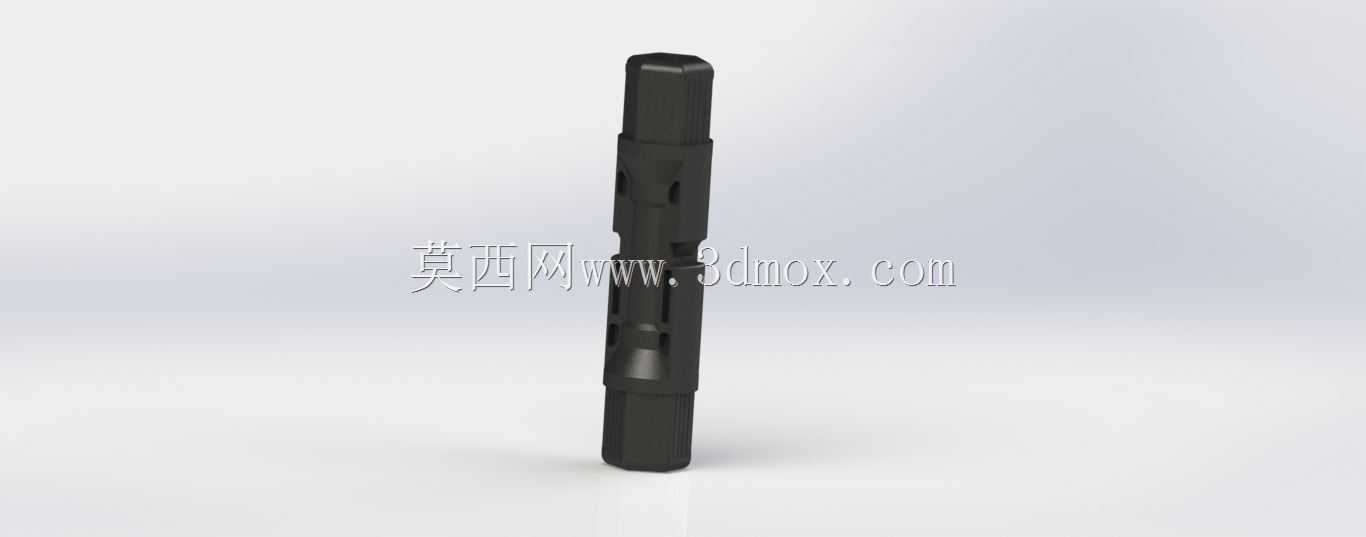

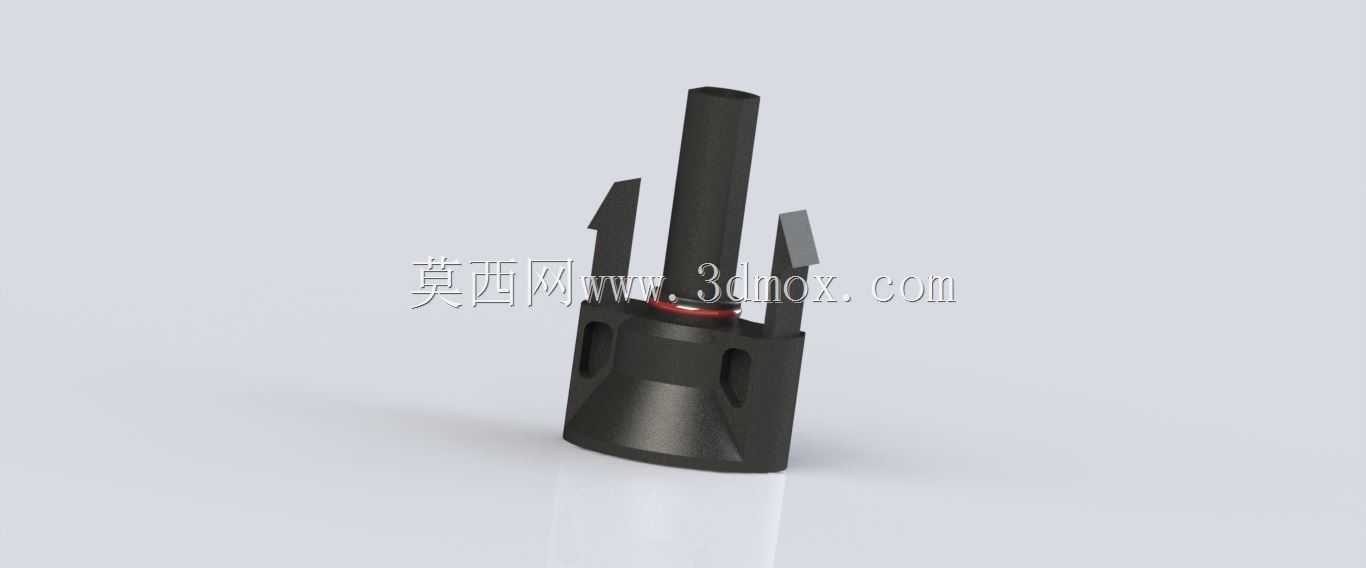

在分布式光伏与集中式光伏电站的现场施工环节，组件之间的电气连接可靠性直接决定整套发电系统的长期运行稳定性，MC4连接器作为光伏组件串接的核心接插部件，其结构设计合理性直接影响现场安装效率与户外耐候表现。这款连接器的主体采用卡扣式快装结构，外侧对称设置的弹性锁止卡爪，在接插到位后会自动卡入对接端的限位槽内，无需额外紧固件即可实现轴向防脱，能够抵御户外强风、组件热胀冷缩带来的轴向拉扯力，避免接触不良引发的电弧发热问题。主体基座部分做了多面防滑凹槽设计，现场施工人员佩戴劳保手套也能稳定握持施加扭矩，完成接插操作时无需借助专用工具即可确认锁止到位，大幅提升高空作业场景下的安装效率。内部插针接触端采用弹性抱紧结构，插合后接触电阻控制在极低区间，减少大电流传输过程中的发热损耗，适配常规光伏组件的载流需求。插针尾部的线缆密封段设置了多层环形密封筋，与线缆外护套紧密贴合后可达到IP67级防护能力，能够阻挡雨水、沙尘进入接插内部，避免长期户外使用出现的氧化锈蚀问题。从安装边界来看，这款连接器的径向最大尺寸适配光伏组件边框的标准走线间隙，接插完成后整体突出组件背板的高度不会影响组件与支架的贴合安装，尾部出线方向与连接器轴向保持一致，可顺着组件边框的走线槽排布线缆，不会出现线缆过度弯折导致的线芯断裂隐患。在结构设计过程中，充分考虑了户外温差变化带来的材料形变差异，不同材质部件的膨胀系数做了匹配选型，从-40℃的严寒环境到85℃的高温暴晒场景下，锁止结构与密封结构都能保持稳定的工作状态，不会出现低温脆裂、高温软化失效的问题。连接器端部的导向结构做了大角度倒角处理，现场盲插操作时也能快速对准插合，不会出现插针顶弯、密封圈错位的安装失误，降低现场施工的不良率。
