12V直流轴流散热风机结构建模

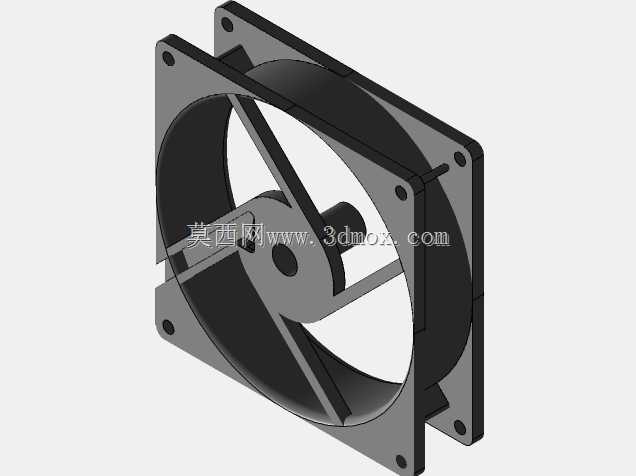

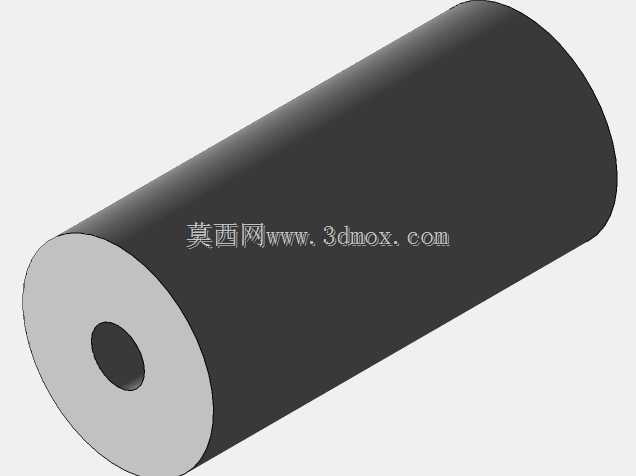

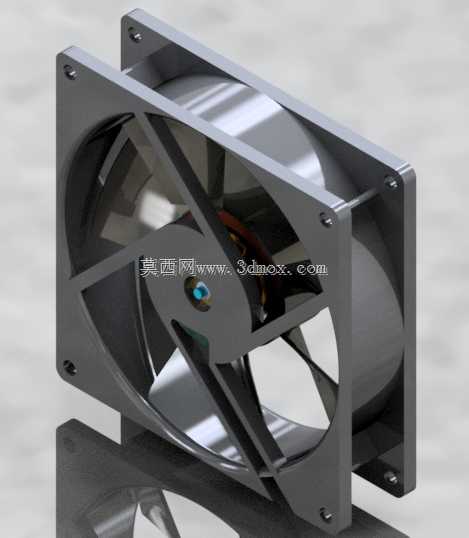

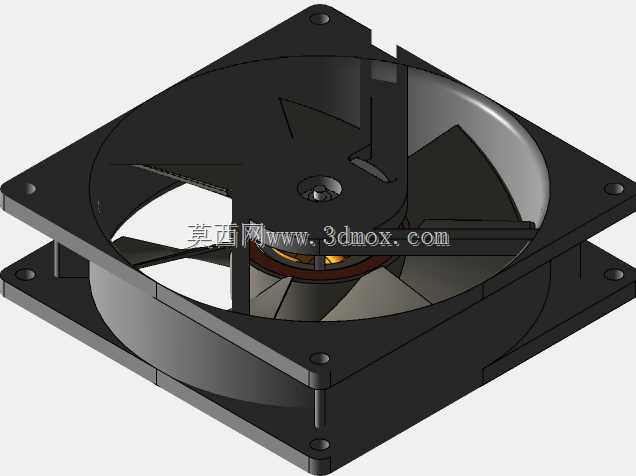

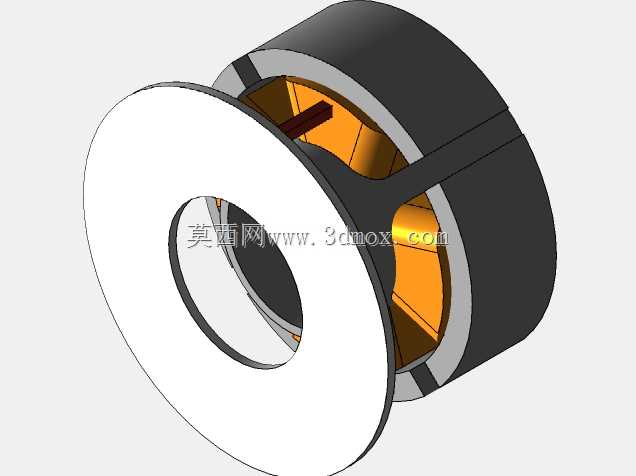

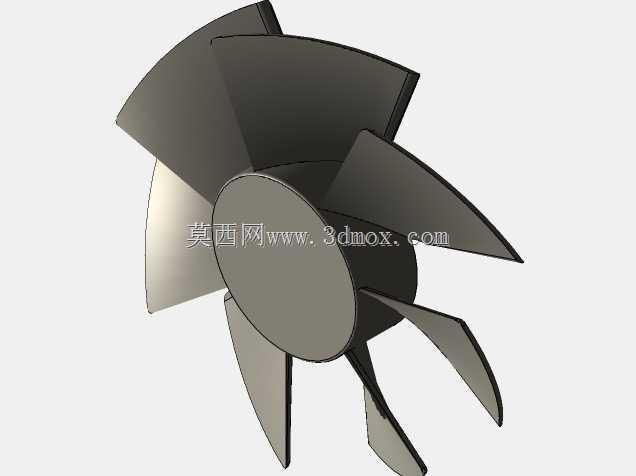

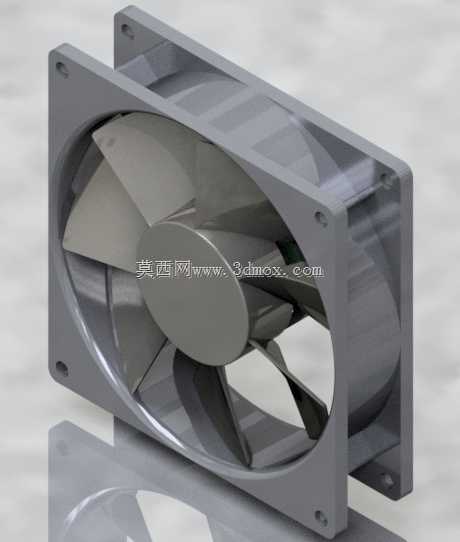

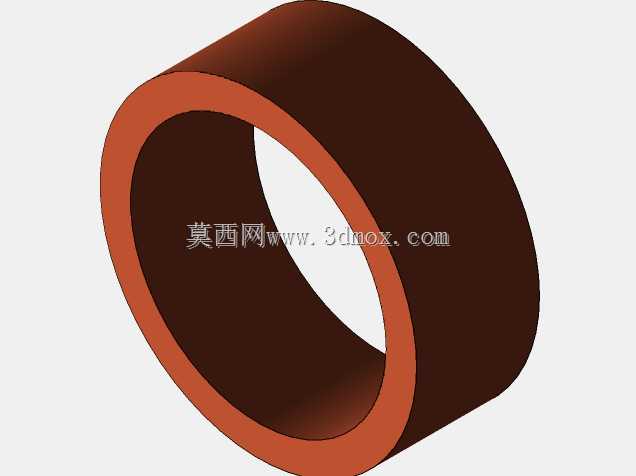

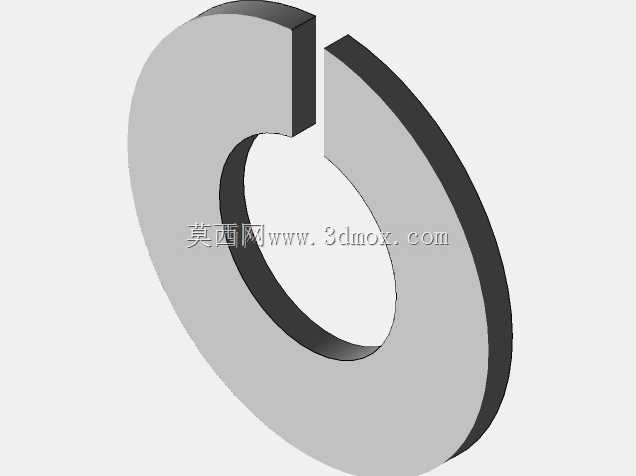

日常做电子设备热设计配套结构时，这类12V轴流风扇是接触频次极高的风冷部件，小到台式机CPU散热模组、工控机箱通风位，大到小型通讯机柜、嵌入式设备散热舱，都能见到同规格产品的应用场景。做这个模型的时候最先敲定的是安装边界，毕竟这类风扇属于标准化装配件，四个角的安装孔位间距、孔的沉台深度、外框的整体长宽厚尺寸都要匹配常规装机需求，不能出现孔位对不上、装进去和周边元器件干涉的问题，外框边缘做了微小的倒角处理，既避免安装时割手，也能减少注塑生产时的应力集中问题。扇叶的曲面是建模时花时间较多的部分，不是随便画几个叶片凑形状，要兼顾转动时的送风效率和动平衡特性，每个叶片的扭转角度从叶根到叶缘做渐变处理，叶根位置和中心轮毂的衔接做了圆弧过渡，避免长期转动出现应力断裂的风险，轮毂的中心位置预留了电机装配的空腔，尺寸刚好能放下常规12V直流无刷电机的定子和转子结构，不会出现空间浪费或者电机装不进去的情况。实际选型用的时候，这类12V风扇的供电适配绝大多数主板、工控板的标准风扇插针接口，不需要额外做电压转换，安装时只要对准孔位上四颗自攻螺丝或者减震胶钉就能固定，出风方向顺着鳍片的风道走向，就能把散热底座传导过来的热量快速带走到机箱外部。建模过程中特意把外框的加强筋结构做了还原，就是扇框内侧和轮毂衔接的几条径向筋位，这些结构一方面能固定中心的电机总成，另一方面能提升整个塑料外框的结构强度，避免安装时用力过度导致框体变形，扇叶和外框之间预留了均匀的转动间隙，既不会因为间隙太大漏风降低送风效率，也不会因为间隙太小出现转动擦碰的异响问题。很多刚做结构设计的新人容易忽略风扇接线的出线位，这个模型里也在框体一侧预留了走线的缺口位置，刚好能容纳风扇的供电引线穿出，不会出现装完风扇线被框体压住、磨破绝缘层的隐患。从实际使用的角度看，这类轴流风扇的结构通用性极强，只要安装尺寸匹配，不管是给电脑CPU做主动散热，还是给小型电源模块、工控主板、LED驱动电源做通风散热都能适用，建模时还原的所有结构细节，都能直接用来做装配干涉检查、风道仿真模拟的参考，不用再反复核对实物尺寸调整装配间隙。
