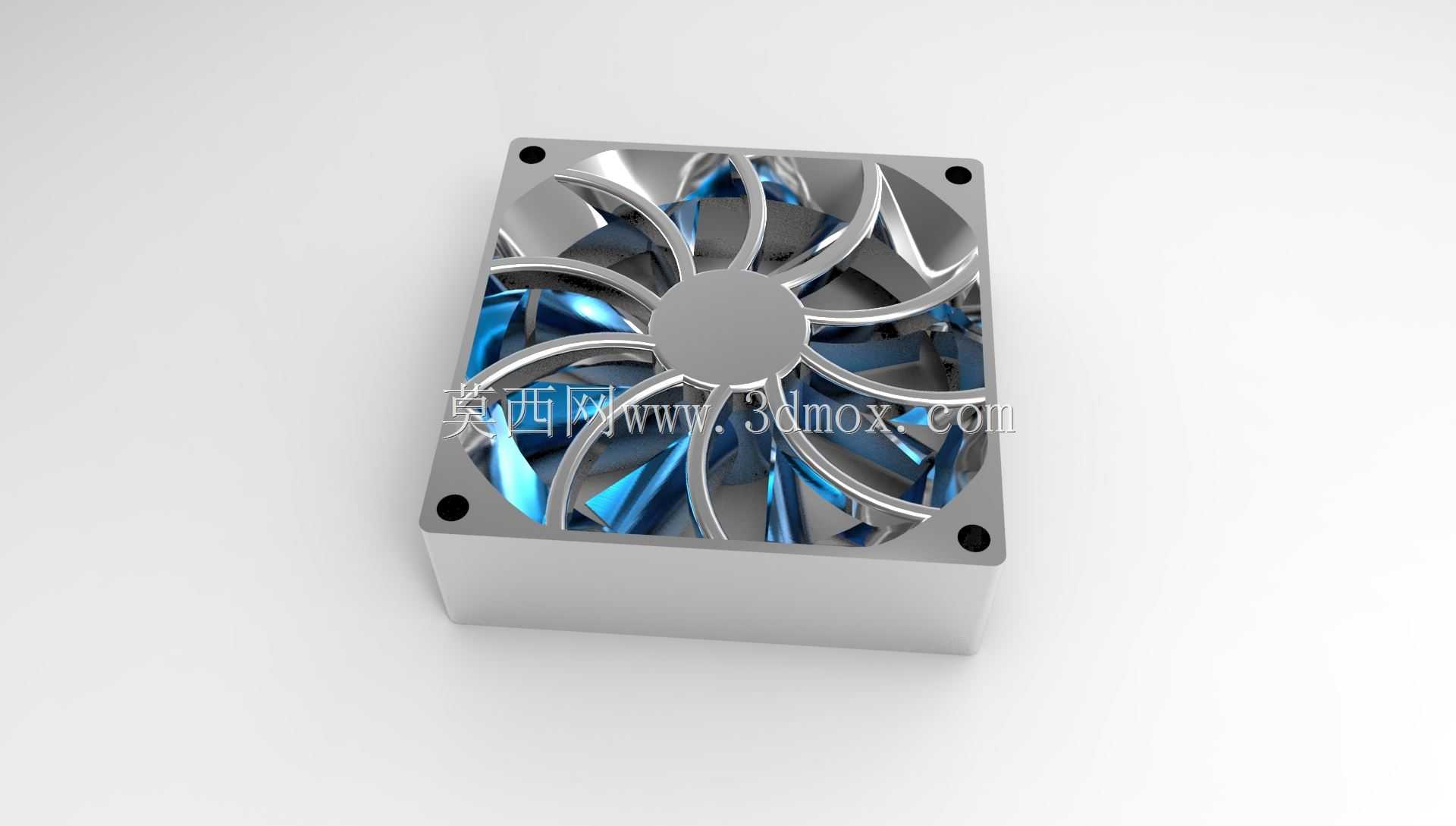

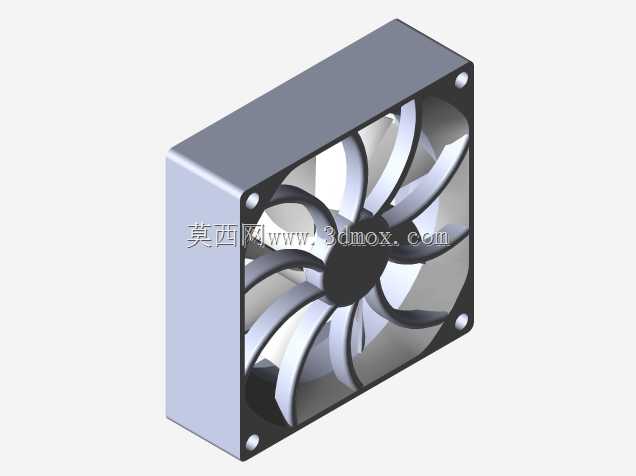

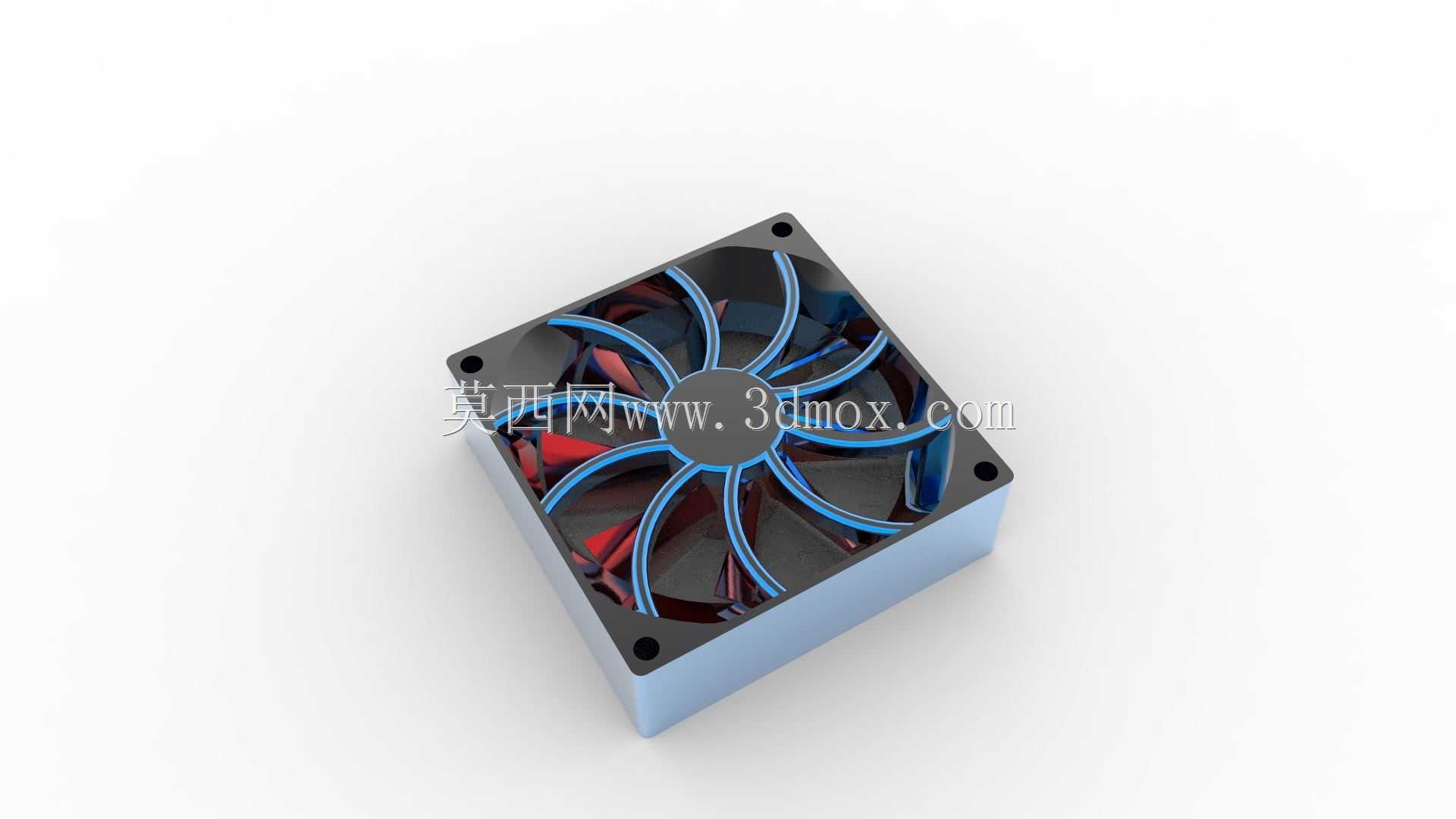

台式机CPU散热用轴流冷却风扇结构

日常做消费电子结构设计时，PC冷却风扇是接触频率极高的组件，这类轴流风扇的应用场景覆盖台式机CPU散热、机箱风道构建、独立显卡辅助散热、小型工控设备主动通风等多个领域，核心作用是通过定向气流带走发热元件表面堆积的热量，避免芯片因结温过高触发降频、过热保护甚至硬件损坏。从功能特性来看，这款风扇采用九片弧形扇叶设计，扇叶做了等距错位排布，能在相同转速下降低气流切割产生的紊流噪音，同时提升单位时间内的通风量；扇框采用标准方形切角结构，四个边角预留沉头安装孔位，适配主流台式机CPU散热器、机箱风扇位的安装孔距，安装时可通过橡胶减震钉或者自攻螺丝固定，沉孔设计能避免螺丝帽突出扇框平面，防止安装后与周边部件产生干涉。设计过程中首先要明确安装边界，常规120mm规格PC风扇的外形尺寸控制在120*120*25mm区间，四个安装孔的中心距严格对齐105mm的行业通用标准，扇框边缘做1mm左右的圆角过渡，既避免注塑生产时的应力集中，也能减少安装时划手的风险；扇叶与扇框内壁预留0.8-1.2mm的间隙，既防止扇叶转动时蹭到框体产生异响，也不会因间隙过大导致气流回流损失风压。扇叶的曲面弧度是设计核心，要结合转速区间做流体仿真优化，低转速下保证足够的送风距离，高转速下控制风噪在可接受范围，中心轮毂位置预留电机安装腔，适配标准直流无刷电机的安装尺寸，轮毂表面做环形装饰槽，兼顾结构强度与外观辨识度。扇框的出线位置做了防拉扯的卡槽设计，避免安装拉扯时线材内部断裂，背部的导线槽可以顺着扇框边缘走线，不会突出扇框平面影响安装贴合度。实际选型时，这类风扇要匹配散热鳍片的风阻特性，风压参数足够穿透密集的鳍片间隙，才能把鳍片上携带的热量及时带出，同时动平衡等级要达到G2.5以上，避免长期高转速运行产生震动，带动散热器或者机箱产生共振噪音。建模过程中要注意扇叶与轮毂的连接位置做圆角过渡，减少注塑时的缩水缺陷，扇框的加强筋布置在非出风面，避免干扰气流走向，安装孔位的深度要匹配常用螺丝的长度，防止螺丝打穿扇框碰到内部扇叶。
