废旧汽车轮辋改造立式木炉结构设计

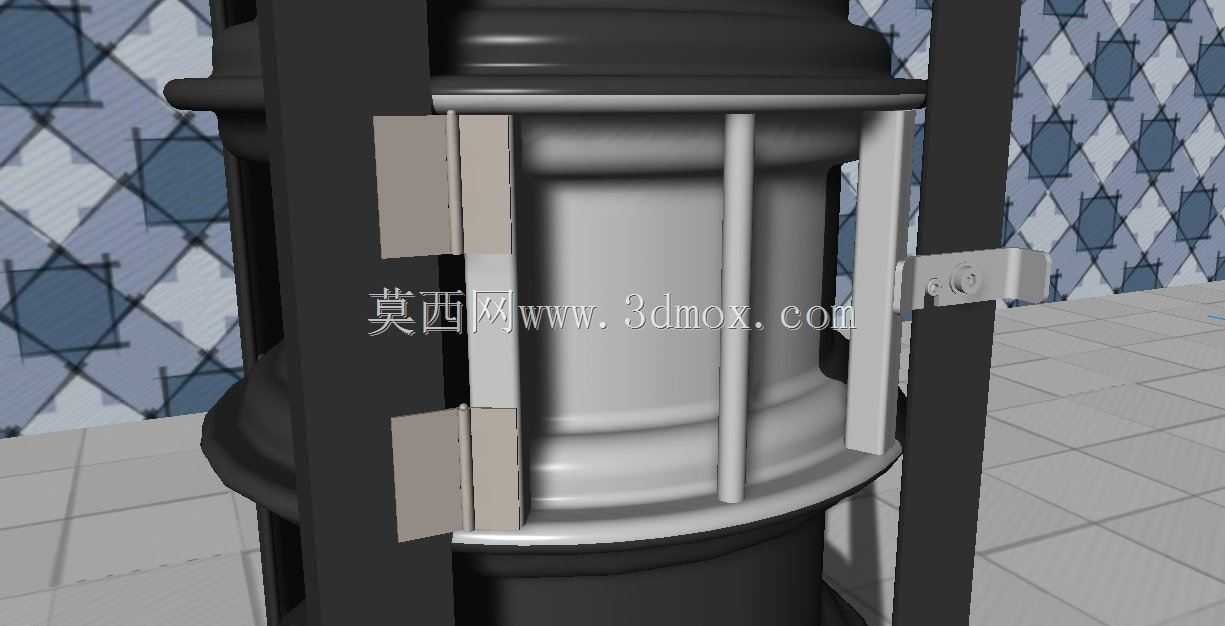

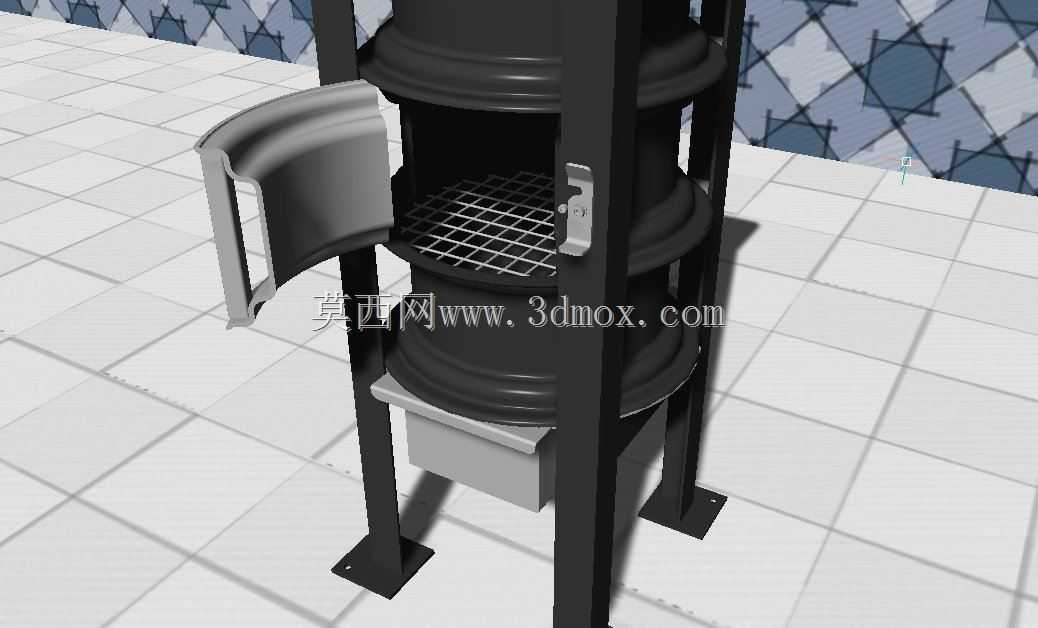

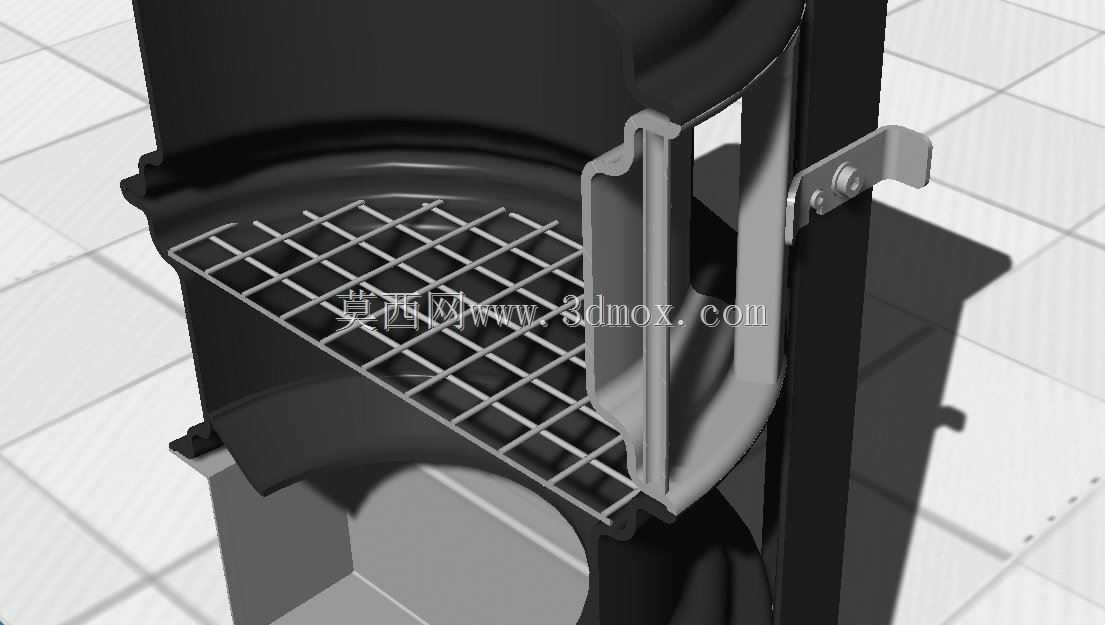

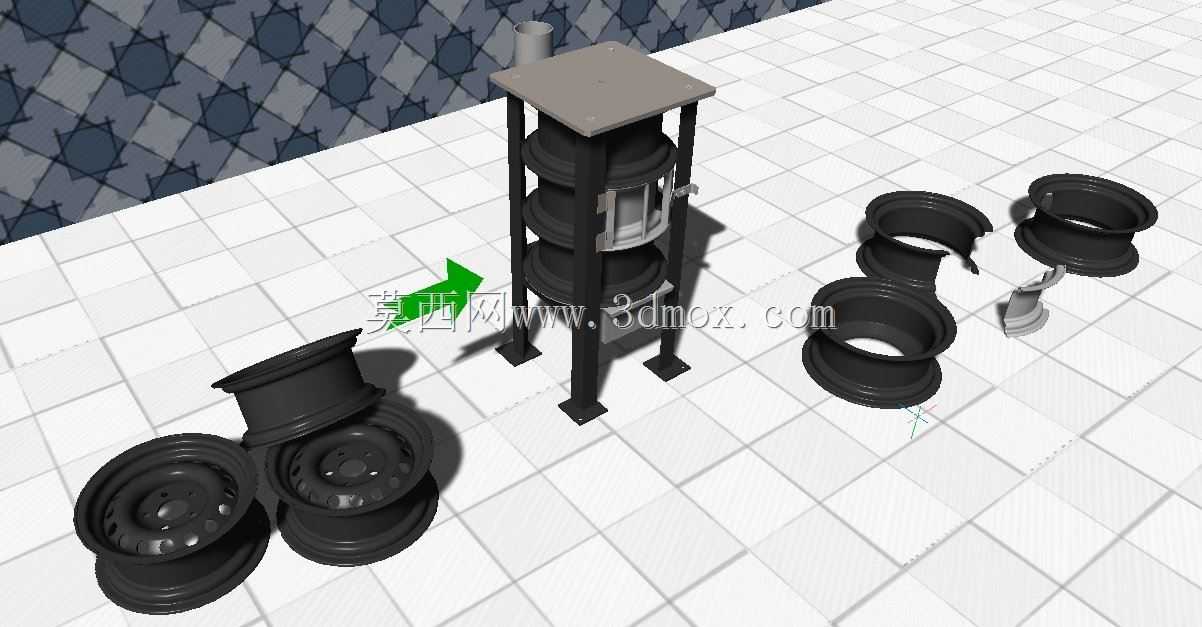

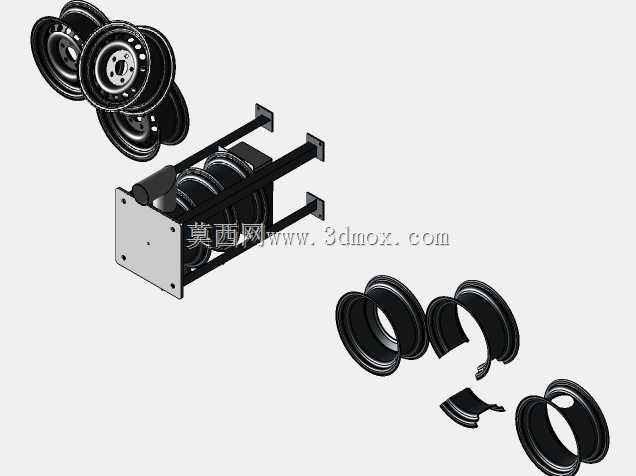

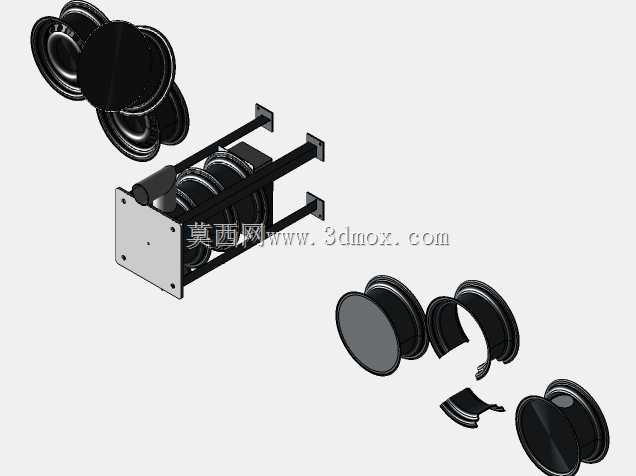

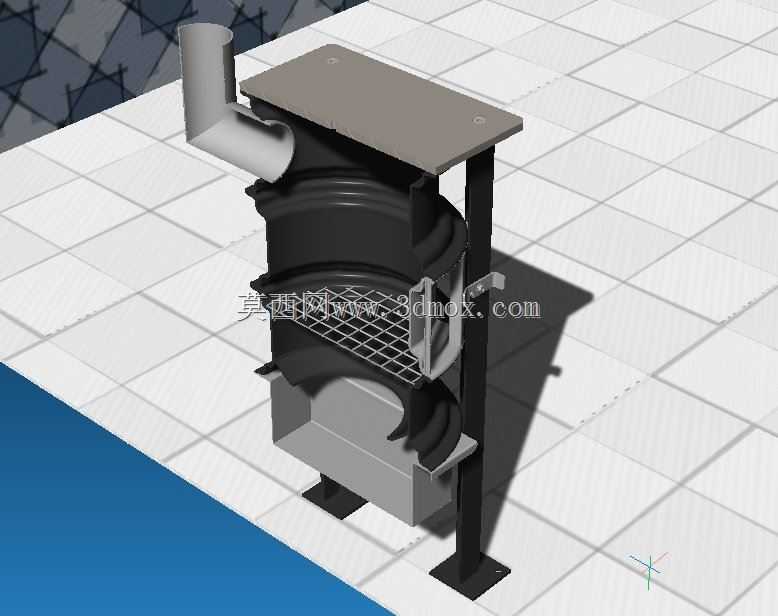

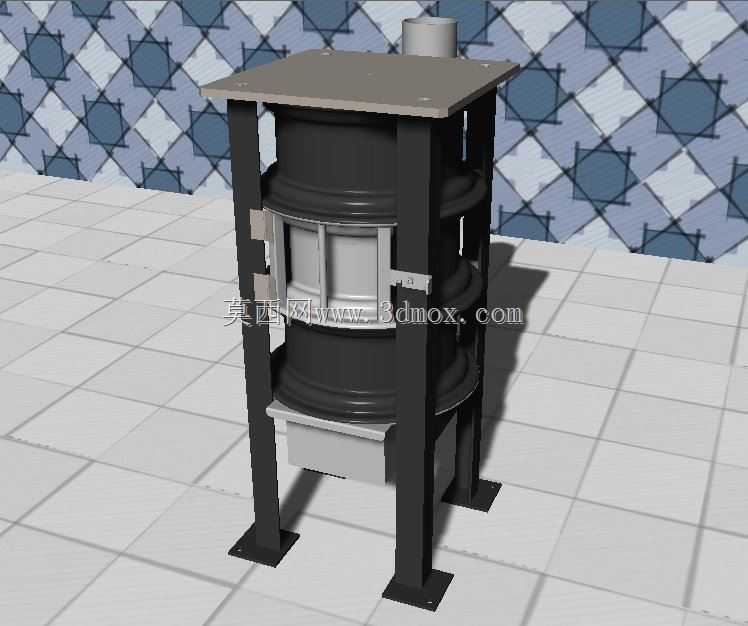

这款立式木炉的设计核心围绕废旧汽车轮辋的回收再利用展开，将原本报废的钢制车轮轮辋作为炉体核心承压与储料结构，适配户外露营、庭院临时取暖、小型作坊应急加热等多类场景，无需复杂开模铸造，仅通过常规焊接、切割工艺即可完成制作，大幅降低了小型取暖炉的制造成本与加工门槛。从结构布局来看，炉体采用三段式轮辋堆叠设计，每段轮辋保留原有的钢制锻造结构强度，轮辋本身的环形加强筋刚好作为炉体的分层支撑，既可以在炉膛内形成独立的燃烧室与落灰腔，也能借助轮辋的曲面结构引导热流向上传导，减少热量直接通过炉壁散失。炉体顶部设置方形钢板作为置物台，可直接放置小型炊具完成烧水、简易烹饪操作，侧边预留的炉门采用轮辋原有轮辐开口改造，搭配简易卡扣即可实现开合，方便添加木柴与清理积灰，炉门处预留的通风间隙可自然补入空气，无需额外加装复杂的送风结构即可维持木柴充分燃烧。四根立式角钢作为整体支撑框架，将三段堆叠的轮辋炉体牢牢固定，底部留出150mm左右的悬空高度，既可以隔绝炉体高温直接传导至地面引发火灾隐患，也能为底部落灰腔留出通风与清灰操作空间，支撑腿底部可直接放置在平整的硬质地面，无需额外做预埋固定，整体安装边界仅需0.4㎡左右的平整区域，单人即可完成搬运与布设。炉体顶部后侧预留直径100mm的排烟接口，可直接对接常规民用排烟管将烟气导出室外，适配庭院固定安装或临时棚屋取暖使用。设计过程中充分利用了汽车轮辋本身的结构特性：钢制轮辋原本就具备耐高温、抗形变的性能，锻造工艺带来的均匀壁厚可承受长时间明火灼烧，轮辋之间的拼接处采用满焊处理，避免漏烟与热量外泄，每段轮辋的衔接位置特意设置了台阶定位结构，堆叠时可自动对齐，无需额外做复杂的定位工装。实际使用时，单次添加长度300mm以内的劈柴即可维持40分钟以上的持续燃烧，炉壁外侧的温度可稳定维持在适合取暖的范围，不会出现局部过热烫伤的风险，顶部置物台的温度可达到180℃以上，完全满足小型炊具的加热需求。这类回收改造类的炉具设计，既解决了废旧汽车轮辋的回收处理难题，也为户外作业、乡村庭院提供了低成本的取暖加热方案，整体结构没有易损易耗件，仅需定期清理烟道积灰即可长期使用，所有零部件均可从报废汽车配件中获取，加工过程仅需用到普通的切割与焊接设备，适合小型五金加工坊批量改制生产。
