五轴机床用自定心精密机用虎钳结构

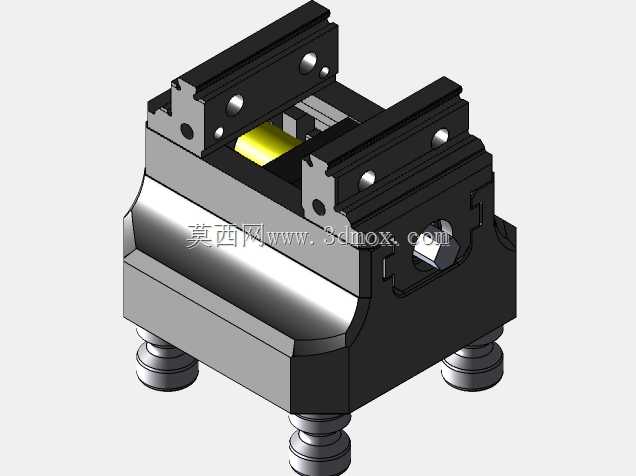

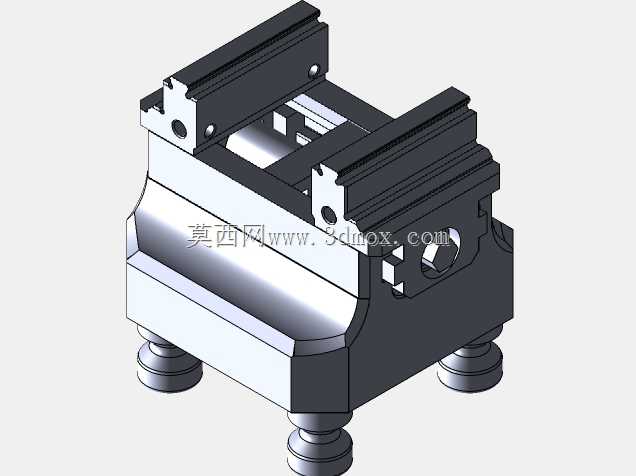

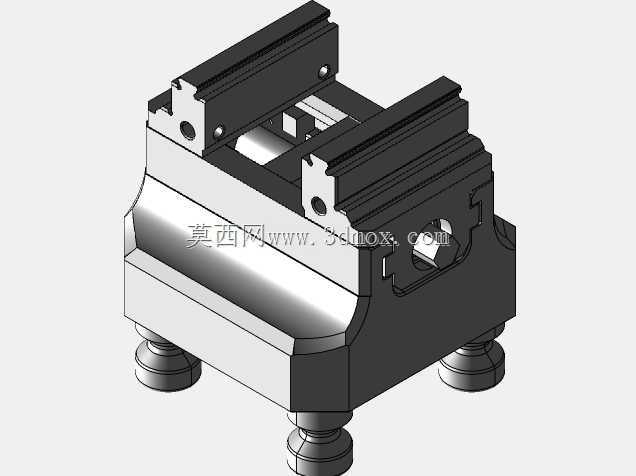

这款虎钳是专为五轴加工中心配套设计的装夹工装，区别于普通平口钳的结构设计，核心是适配五轴加工时多面联动切削的避让需求，避免传统夹具在摆头、转台旋转过程中与主轴、刀柄发生干涉。从实际加工场景来看，这类虎钳常搭配零点快换底座使用，底部的四个定位柱直接对应快换底板的定位销孔，装夹重复定位精度可以控制在0.005mm以内，不需要每次打表找正，能大幅缩短多工序加工的换型等待时间，在小批量精密零件加工、复杂曲面五轴铣削场景中应用十分广泛。

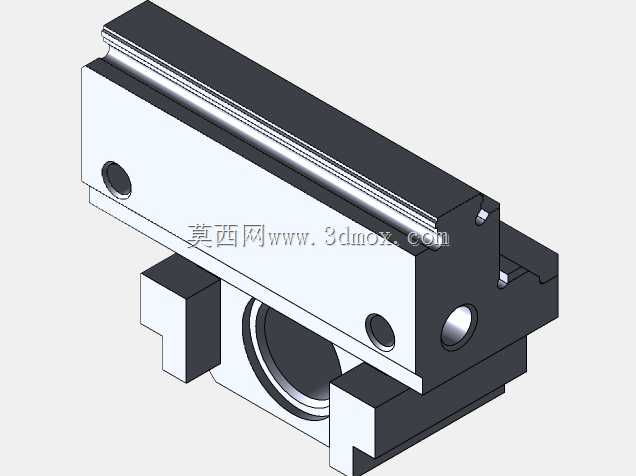

功能设计上，钳体采用下沉式的钳身布局，活动钳口与固定钳口的安装基面做了抬高处理，下方预留出足够的主轴摆角空间，当转台带动工件做±120度摆动时，刀柄不会蹭到钳体边缘，能一次装夹完成除装夹底面外其余五个面的铣削、钻孔、攻丝工序，减少二次装夹带来的形位公差累积。钳口的夹持面做了可更换式的硬质合金镶条设计，镶条表面加工有细密的锯齿纹路，夹持毛坯料时能提供足够的摩擦力，即便是大进给切削钛合金、淬硬钢这类难加工材料，也不会出现工件移位的问题；针对精加工场景，也可以更换光面钳口，避免夹伤工件已加工表面。

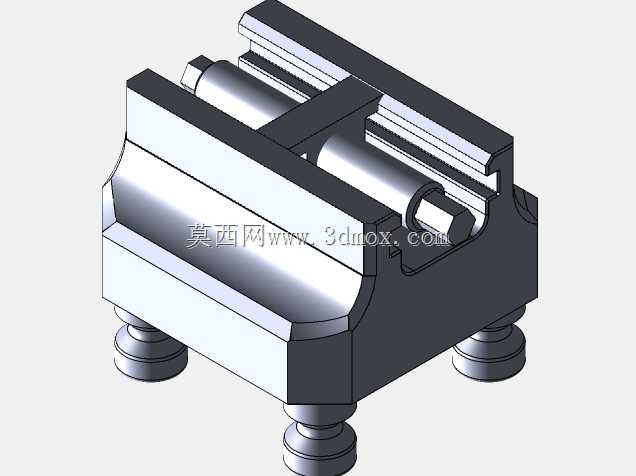

安装边界方面，这款虎钳的底座安装孔距适配主流的五轴转台台面规格，整体高度控制在120mm以内，不会额外增加工件的装夹悬伸量，能有效降低切削过程中的振颤风险。钳身内部的传动结构采用了双丝杠同步驱动设计，保证活动钳口在开合过程中始终保持与固定钳口的平行度，夹持长条形工件时不会出现一端夹紧一端松动的偏夹问题，夹持范围可以覆盖0到200mm的工件尺寸，既可以装夹小型的精密铝件、钢件，也能通过更换加长钳口适配更大尺寸的坯料。

从设计思路来看，整个结构优先考虑了加工过程中的刚性与避让需求，钳体主体采用40Cr调质处理，关键受力面做了淬火加硬，硬度达到HRC48-52，长期使用不会出现夹持面凹陷、传动螺纹磨损的问题；底部的定位接口采用了标准的零点快换接口规格，可以直接和车间内已有的快换系统适配，不需要额外做转接板，减少装夹环节的累积误差。实际使用中，这类虎钳配合五轴机床加工航空结构件、精密模具镶件时，能有效减少装夹次数，保证各加工面之间的位置度要求，相比传统的台虎钳、组合夹具，装夹效率能提升60%以上，同时也能避免多工序周转过程中工件磕碰损伤的问题。
