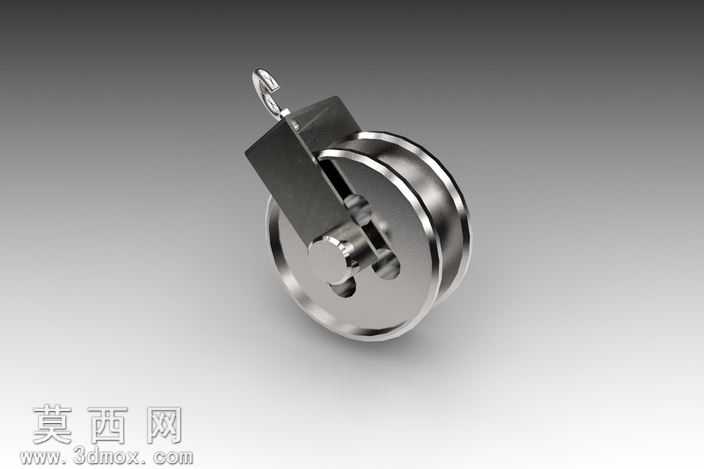

建筑施工用单轮吊环式滑轮三维结构

该滑轮模型采用SolidWorks完成全参数化三维建模，整体结构围绕吊装作业的实用需求展开设计，完整还原了单轮吊环式滑轮的全部装配细节。建模过程中首先完成核心轮体的结构搭建：轮体采用中心对称结构设计，轮缘处加工有适配绳索的圆弧凹槽，凹槽表面做平滑过渡处理，避免绳索在滑动过程中出现过度磨损；轮盘两侧开设对称的减重圆孔，在保证轮体结构强度的前提下有效降低整体自重，减少吊装过程中的额外负载。轮体中心装配有销轴结构，销轴与轮体内孔之间预留合理的转动间隙，保证轮体可绕销轴顺畅转动，销轴两端做限位结构设计，防止轮体在转动过程中出现轴向窜动。轮体外侧配套设计有U型金属支架，支架采用折弯成型的金属板材结构，上部通过铰接结构连接吊环，吊环为封闭环形结构，可直接挂载于吊装固定点位，支架下部与销轴两端固定连接，形成稳定的承载框架。材质渲染阶段针对不同部件做差异化材质处理：轮体采用哑光金属材质，模拟铸铁或铸钢的表面质感，还原工业五金件的厚重金属质感；支架与吊环采用亮面不锈钢材质，表面添加轻微的环境反射效果，体现金属构件的加工质感；销轴部位做金属倒角高光处理，突出机加工零件的精密细节。整体渲染采用中性灰色背景，搭配柔和的侧方打光，清晰展现滑轮各部件的装配关系与结构细节，阴影效果做柔化处理，避免遮挡结构细节。设计过程中充分考虑建筑施工场景的使用需求，整体结构无多余冗余设计，各部件的尺寸比例符合实际五金配件的通用规格，轮槽宽度、吊环内径、支架厚度等参数均参考行业通用标准设定，可直接用于施工吊装方案的演示、五金配件的结构教学，也可作为吊装设备装配设计的参考构件，模型装配关系完整，无干涉错面问题，可直接导出用于工程出图或3D打印验证。
