手动按压式纸张冲孔工装结构设计

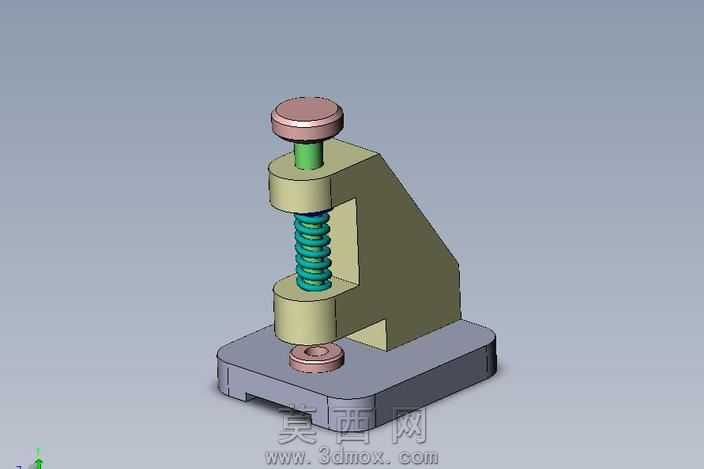

本模型为手动按压式纸张冲孔工装，整体采用C型悬臂式机架结构设计，在三维建模过程中首先完成底座基准特征的搭建，底座采用带圆角的矩形板式结构，底部预留防滑支撑位，保证整机放置的稳定性，同时为冲孔工位提供平整的支撑基准。建模时依次构建竖直支撑臂、上下导向套、按压冲头组件、复位弹簧、底部冲孔凹模座等核心部件，各部件间的装配关系严格按照实际机械配合逻辑设置：上下导向套与支撑臂为同轴过盈配合，冲头杆与导向套为间隙滑动配合，保证按压过程中冲头运行无卡滞。材质渲染阶段，对机架主体赋予哑光军绿色工程塑料材质，还原工装轻量化的设计定位；冲头与导向套部分赋予浅米黄色硬质尼龙材质，兼顾耐磨属性与绝缘特性；复位弹簧采用青绿色金属漆材质，突出弹性元件的视觉辨识度；顶部按压帽与底部凹模座采用红棕色电木材质，模拟实际工装中防滑、耐磨损的接触部件质感。结构设计上采用压缩弹簧实现自动复位功能，无外力按压时弹簧支撑冲头保持在上位，待加工纸张可顺利放置于凹模座上；向下按压顶部按钮时，冲头沿导向套竖直下行，配合凹模完成纸张刺破冲孔，松开后弹簧弹力带动冲头自动回位，操作流程简单顺畅。整体建模过程对各部件的倒角、圆角细节均做了还原，避免锐边结构的安全隐患，同时各零件的尺寸比例符合手动工装的人机工程要求，按压行程控制在合理范围，单手握持即可完成操作，可满足日常办公场景下纸张、报纸等薄型纸品的冲孔需求，模型装配关系完整，各运动部件无干涉，可直接用于结构原理演示与小型工装的设计参考。
