八袋袋式水处理过滤罐体结构设计

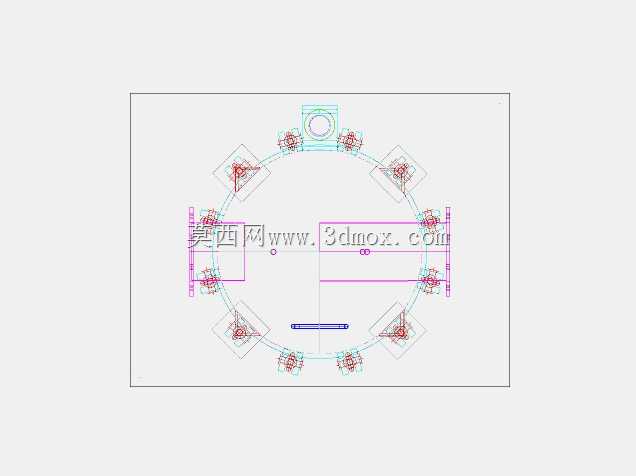

该设备主要应用于工业循环水处理、生产工艺给水净化、废水预处理环节，用来截留流体中的固体悬浮颗粒、絮状杂质，保障后续管路、换热设备、精密处理单元不被大颗粒杂质堵塞或磨损，在中小型净水站、循环冷却水系统、轻工制程水处理线中十分常见。从结构设计来看，整体采用立式承压罐体构型，筒体为等径直筒段搭配上下椭圆封头，下封头侧部开设大口径进液接口，上封头侧部对应设置出液接口，流体从下部进入罐体后向上穿过滤袋，杂质被截留在滤袋内部，滤清后的液体从上部出口排出，流道设计避免了流体短路，也能降低滤袋受冲击的局部载荷。罐体支腿采用四根等边角钢焊接支脚，底部带安装底板，可通过膨胀螺栓直接固定在混凝土设备基础上，安装时需保证支脚底板水平度偏差不超过千分之二，避免罐体倾斜导致内部滤袋安装偏斜、过滤效率下降。快开式上盖采用抱箍锁紧结构，搭配周向均布的快拆锁紧件，无需大型吊装工具即可单人完成开盖操作，更换滤袋的作业时间相比法兰螺栓连接结构缩短六成以上，上盖顶部设置吊环，可配合车间小型葫芦吊装较重的上盖部件，侧部设置的快开摇臂结构能在开盖后将上盖旋转偏移至罐体侧方，留出足够的滤袋更换操作空间。罐体内部设置八组滤袋安装工位，每个工位对应独立的滤袋承托网篮，网篮采用冲孔板卷焊成型，开孔率不低于60%，既能够承托滤袋避免其在承压工况下破裂，又不会过度增加流体通过的阻力。进出口均采用标准法兰连接，可直接对接同公称通径的工业管路，法兰密封面采用突面结构，搭配耐腐橡胶垫片即可满足常规水系统的密封要求，针对有腐蚀性的流体场景，可更换为四氟垫片适配。设计时充分考虑了日常运维的便利性，罐体侧部预留了压差表安装接口，可外接压差检测装置，实时监测滤袋堵塞情况，当进出口压差达到设定阈值时即可安排更换滤袋，避免过度堵塞导致流量下降或者滤袋破损。整体结构的焊缝均采用连续满焊，承压部位做水压试验验证无渗漏，筒体壁厚满足常规0.6MPa工作压力的强度要求，安装时需在罐体周边预留不小于800mm的操作维护空间，保障开盖、更换滤袋、日常巡检的作业空间充足。
