铝型材框架FDM熔融沉积3D打印设备

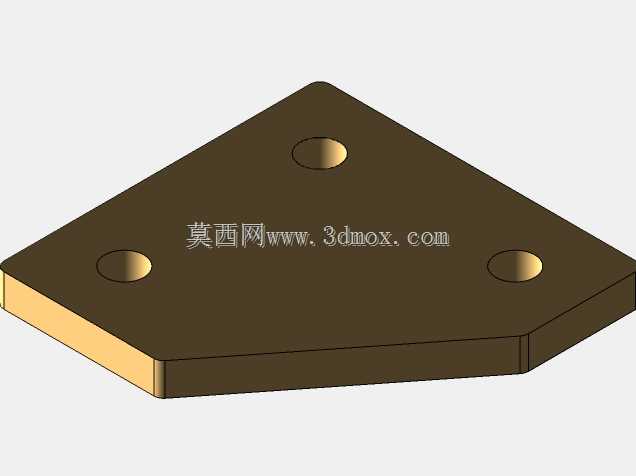

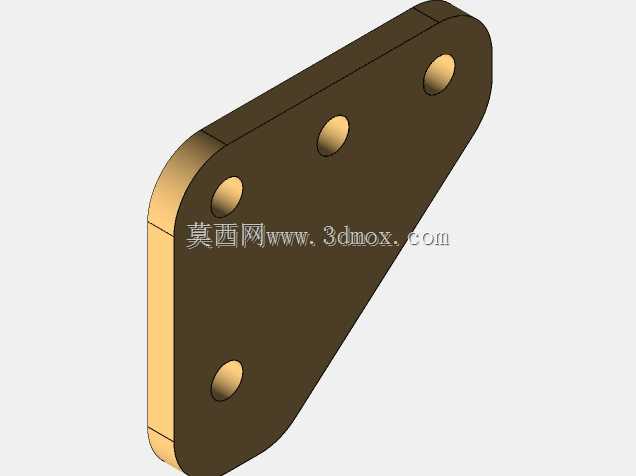

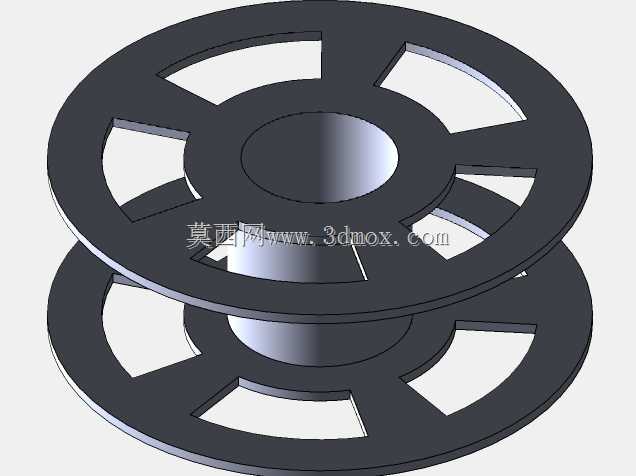

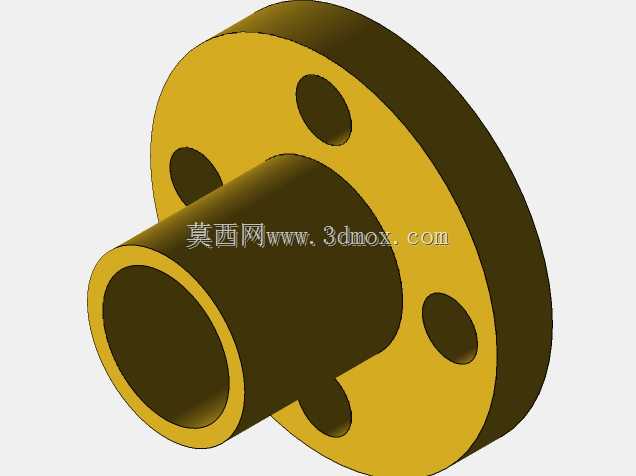

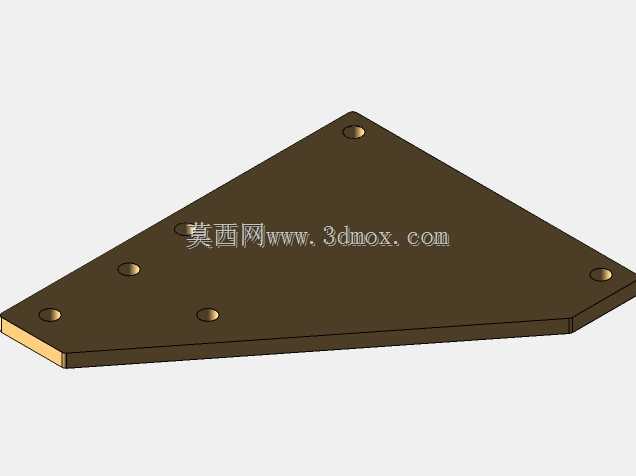

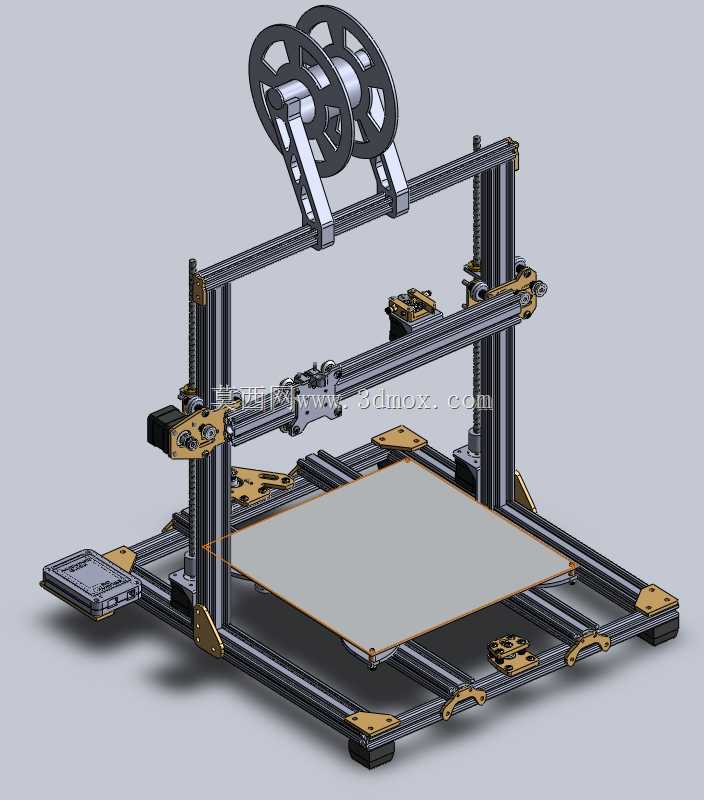

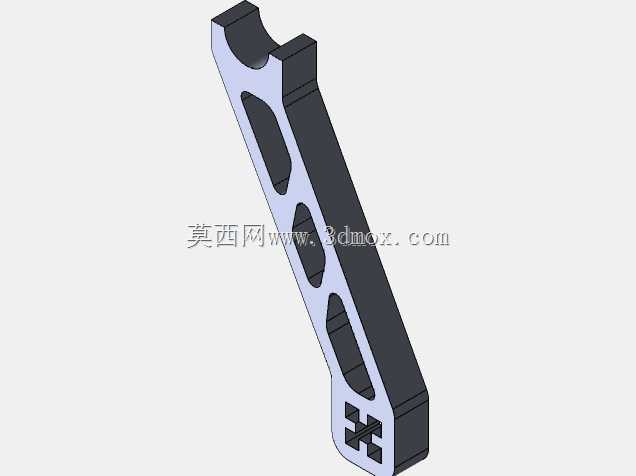

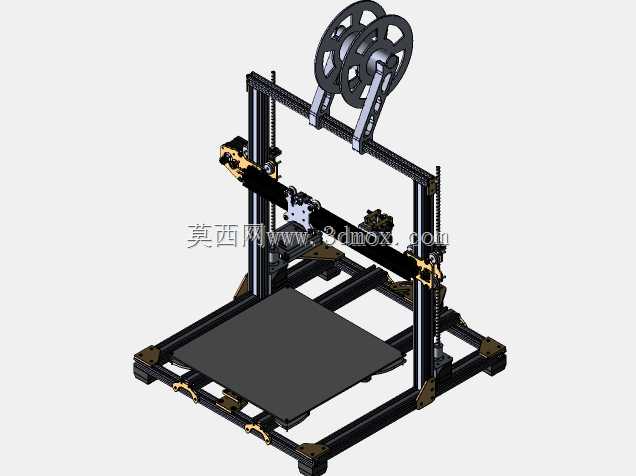

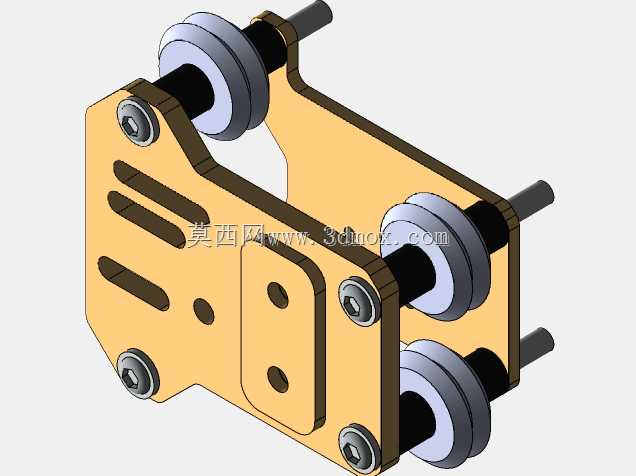

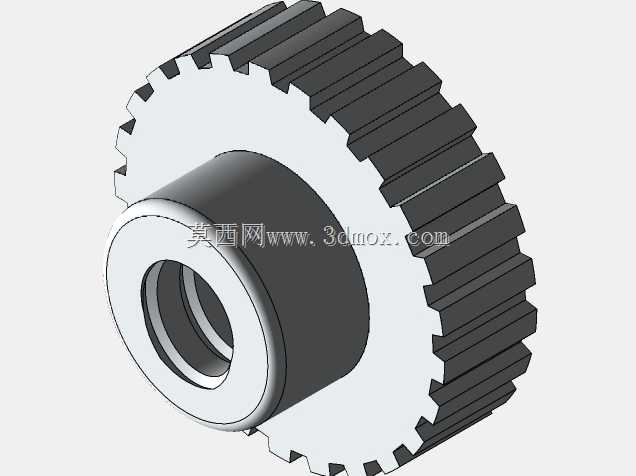

这款采用铝型材搭建框架的熔融沉积成型设备，主要面向小批量定制零件打样、创客创意制作、教学实训场景使用，可完成热塑性耗材的逐层堆叠成型，适配PLA、ABS、PETG等多种常见3D打印耗材，能满足结构件验证、外观手板制作、非标小配件生产的实际需求。设备顶部设置双料盘安装支架，可同时挂载两卷耗材，支持双色打印或备用耗材快速切换，料盘支架采用悬臂式安装结构，预留足够的料盘转动空间，避免送丝过程中出现卡滞、拉扯阻力过大的问题。框架部分选用标准工业铝型材拼接，依靠角件与T型螺栓完成锁紧固定，无需复杂焊接工艺，既保证了整体结构的刚性，也方便后期根据使用需求扩展安装附件、调整成型区域尺寸，型材表面的T型槽可直接走线、固定传感器或辅助配件，大幅降低后期改装的加工成本。运动模组采用十字轴传动布局，X轴与Y轴分别负责打印头的横向移动与平台的纵向进给，Z轴通过双丝杆同步传动带动横梁完成垂直方向升降，传动路径上的所有运动副都预留了调节间隙，可根据使用磨损情况调整预紧力，保证运动过程的平稳性，避免打印过程中出现层纹错位、振纹等影响成型精度的问题。打印平台采用平板式结构，安装边界与铝型材框架的底部横梁保持齐平，平台表面预留了耗材粘贴层的安装位置，可搭配柔性贴膜、玻璃平台等不同工作面使用，平台调平结构设置在四个边角位置，可手动调整平台与打印头的平行度，保证首层打印的附着效果。整机的电气控制模块安装在框架侧方的独立安装位，与运动区域做物理分隔，避免打印过程中耗材碎屑、灰尘落入控制电路引发故障，所有走线都沿铝型材槽内布置，通过线卡固定，不会干涉运动部件的行程。设计过程中优先考虑了零部件的通用性，所有紧固件、传动配件都选用市面标准件，后期维护更换无需定制特殊配件，整体框架的安装公差控制在合理范围内，既能保证运动精度，也降低了组装调试的难度，适合个人DIY组装、小型工作室日常生产使用，成型区域的尺寸可根据实际使用需求调整铝型材的裁切长度完成扩展，无需重新设计核心传动结构。
