空气压缩机油箱结构设计方案

在通用气动动力供给场景中，空气压缩机油箱是整套压缩系统的核心储油兼稳压承载部件，其结构合理性直接决定整机运行的润滑可靠性与压力稳定性。日常工况下，这类油箱需要同时承担润滑油存储、压缩空气缓冲稳压、油气初步分离三类核心功能，在小型加工车间气动工具供能、工厂自动化线气动执行件动力供给、汽修门店气动拆装设备配套等场景中，都需要匹配对应容积与承压能力的油箱结构。

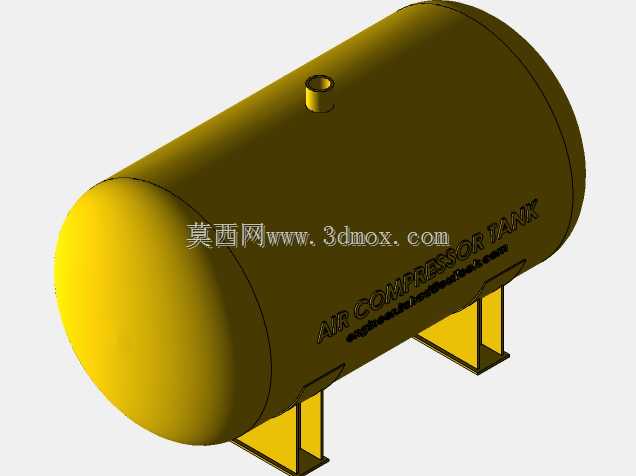

从设计逻辑来看，这款油箱的外形采用近似椭圆柱的封闭壳体结构，相比纯方形箱体，曲面壳体在同等壁厚下能承受更高的内部压力，减少应力集中带来的焊缝开裂风险，同时也能降低压缩空气在箱体内形成紊流的概率，提升油气分离的效率。箱体上预留的多个接口分别对应润滑油加注口、压缩空气进出接口、压力检测接口、排污口以及与压缩机主机的安装连接位，所有接口的位置排布都避开了箱体受力集中的边角区域，同时兼顾外接管路的走线便利性，避免后期安装时出现管路弯折干涉的问题。

安装边界方面，箱体底部预留的安装支脚采用平面贴合设计，支脚位置的安装孔间距匹配常规小型活塞式空压机的机架安装尺寸，不需要额外做转接支架就能直接固定在通用空压机机架上，支脚与箱体主体的连接位置做了局部加厚处理，能承受设备运行时的振动载荷，避免长期运行出现焊缝疲劳开裂。箱体的整体高度控制在常规空压机外罩的容纳尺寸范围内，侧面的液位观察位预留位置刚好对应外罩的观察窗开孔，日常巡检时不需要拆开设备外罩就能直接查看箱内润滑油液位，降低日常维护的操作难度。

结构细节上，箱体内部设置了简易的挡油隔板，能避免设备运行时润滑油随压缩空气大量窜入出气管路，隔板的位置与进出气口形成错位的气流通道，让压缩空气在箱体内流动时完成初步的油气碰撞分离，减少后续过滤元件的负载。箱体顶部的加注口采用带密封槽的法兰连接结构，配合密封垫能实现可靠的静密封，避免内部带压气体出现泄漏，同时加注口的通径足够大，日常补充润滑油时不需要使用专用漏斗就能完成加注操作，适配现场维护的实际操作需求。排污口设置在箱体底部的最低位置，能保证箱体内沉积的冷凝水与杂质可以完全排出，避免长期积液造成箱体内部锈蚀，影响润滑油品质与箱体使用寿命。
