车载剪式汽车千斤顶结构设计

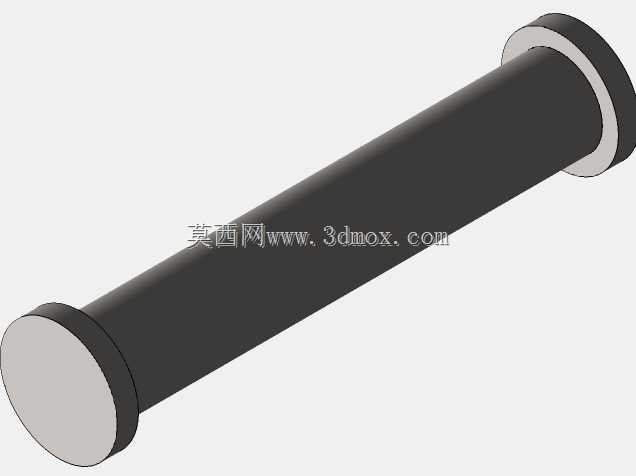

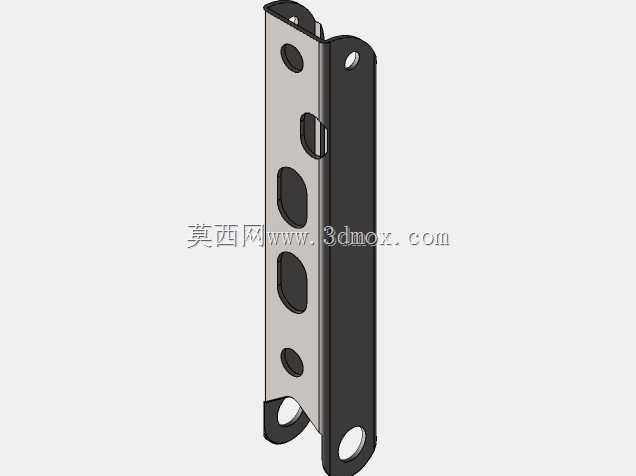

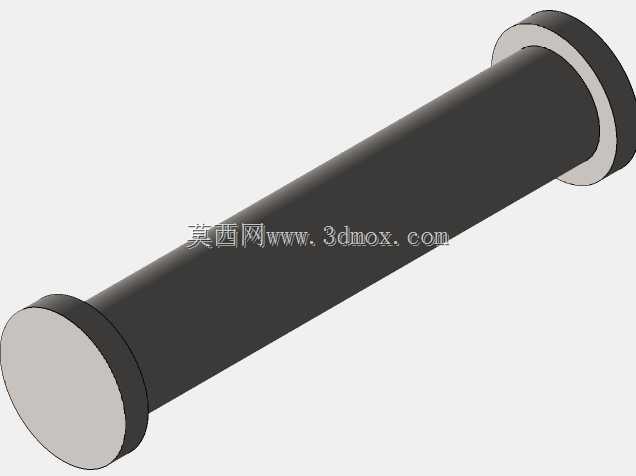

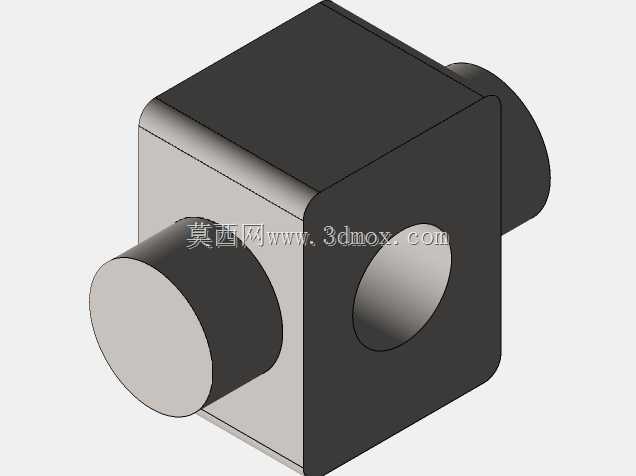

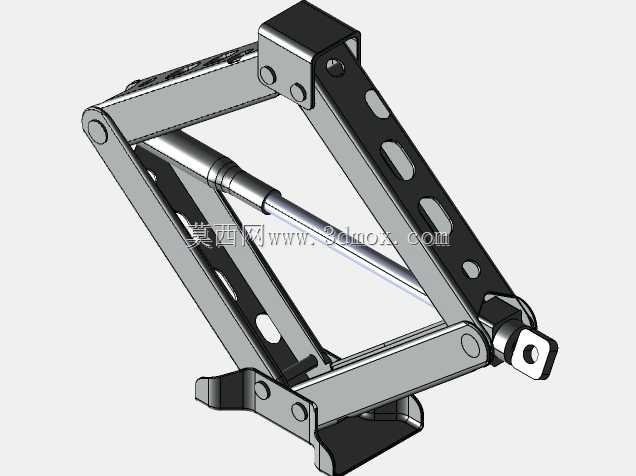

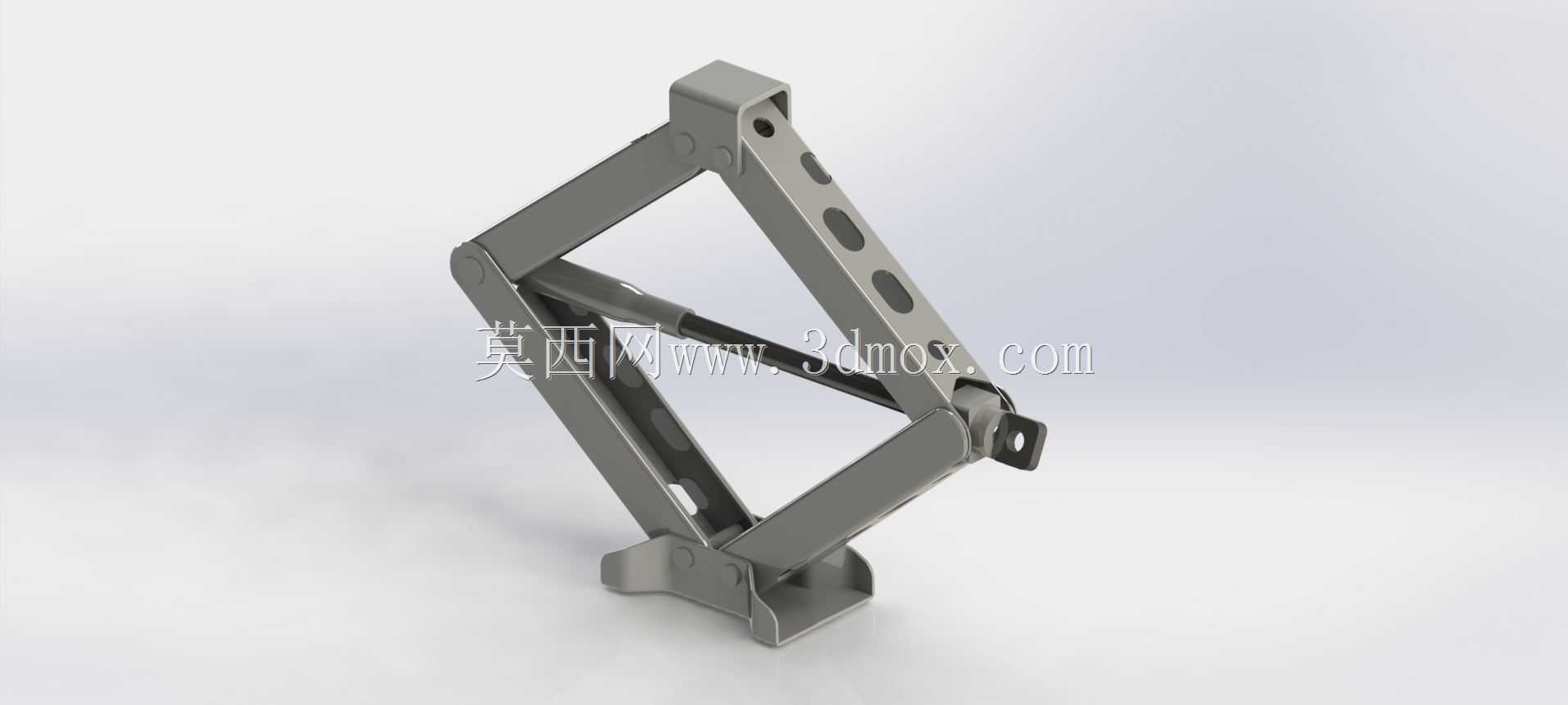

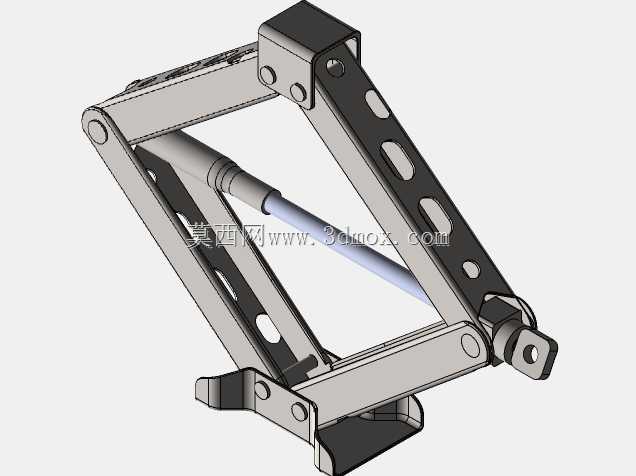

日常车辆维保场景中，剪式千斤顶是私家车辆、小型乘用车配套的常备应急工具，主要用于车辆爆胎更换、底盘简易检修时的车体抬升作业，相比液压类千斤顶，这类剪式结构的产品自重更轻，折叠后占用储物空间极小，能够直接收纳在车辆后备箱备胎槽内，不会过多占用行李存放空间，适配绝大多数家用轿车、小型SUV的车载配套需求。从结构设计逻辑来看，该剪式千斤顶采用多组铰接连杆组成菱形剪臂结构，通过顶部螺杆的旋转带动两组剪臂的铰接点产生相对位移，进而改变整体结构的垂直高度，实现抬升与下降动作，整个传动过程无需额外液压介质，不存在密封件老化漏油的故障风险，日常存放无需特殊养护，长期静置存放也能随时投入使用，适配非专业车主的应急使用需求。在功能特性设计上，剪臂主体采用冲压成型的带减重孔钢板结构，在保证结构抗弯、抗剪强度满足额定载荷要求的前提下，尽可能削减了非受力区域的材料用量，降低整体自重；顶部支撑托面设计有贴合车辆底盘加强筋的卡槽结构，抬升作业时能够卡入底盘指定支撑位，避免支撑过程中出现滑脱风险；底部支撑座采用加宽的平底结构，在平整铺装路面使用时能够分散接地压力，减少软质路面下陷的概率，提升作业稳定性。设计过程中需要重点校核剪臂铰接点的销轴剪切强度，以及螺杆传动副的自锁性能，保证抬升到任意高度时，在额定载荷下不会出现自行回落的风险，同时要控制螺杆的旋转扭矩，保证普通使用者通过配套的摇臂杆就能手动完成抬升操作，不需要额外施加过大的作用力。安装边界方面，该千斤顶折叠状态下整体为扁平长方体结构，厚度控制在常规备胎槽的预留空间范围内，完全展开后的最大抬升高度满足家用轿车底盘离地间隙的抬升需求，最低合拢高度能够适配低底盘车型的底盘下方插入空间，不需要额外垫高就能直接伸入车辆底盘的支撑点位；各铰接位置的销轴采用铆接固定，不存在使用过程中销轴脱出的风险，整体结构没有易脱落的零散部件，日常随车颠簸存放也不会出现零件散落的问题。在实际使用场景中，这类剪式千斤顶仅适用于平整硬质路面的短时车辆抬升作业，使用时需要配合驻车制动、轮胎挡块做好安全防护，不可作为长期支撑车体的工具使用，抬升到位后需要配合安全支架承载车体重量后再开展底盘作业，避免结构长期受载出现变形风险。
