手动螺旋台式压合工装结构设计

这款手动螺旋压合结构，常被布置在小型机加工工位、电子组件装配线旁、实验室试样制备台面上，用来完成小零件的压装、薄材冲切试样压制、小部件铆接压合、粘接件施压固化这类需要稳定持续静压力的工序，相比气动液压压装设备，它不需要外接动力源，对工位的配套要求极低，哪怕是临时搭建的维修工位、户外流动维修点都能直接放置使用。

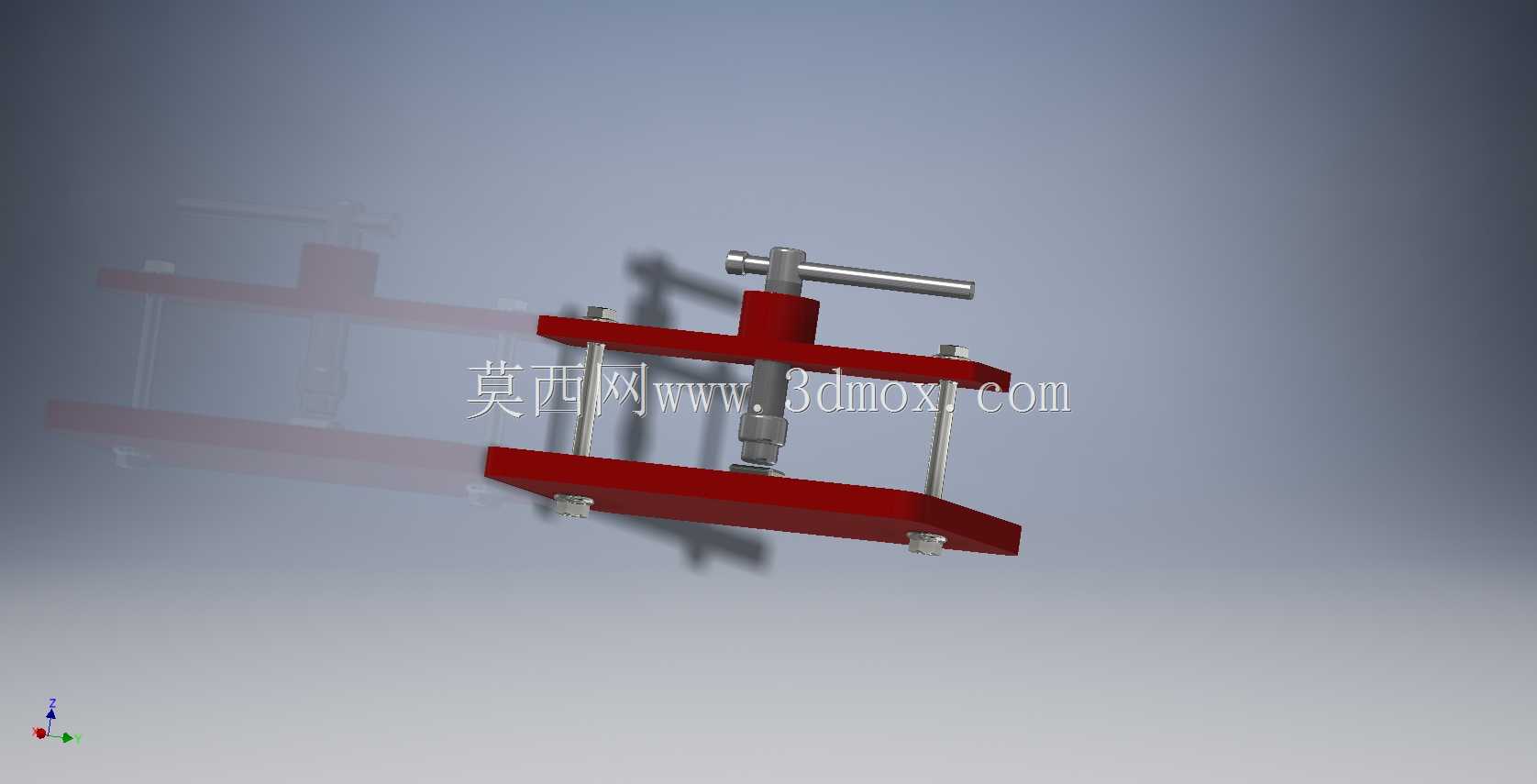

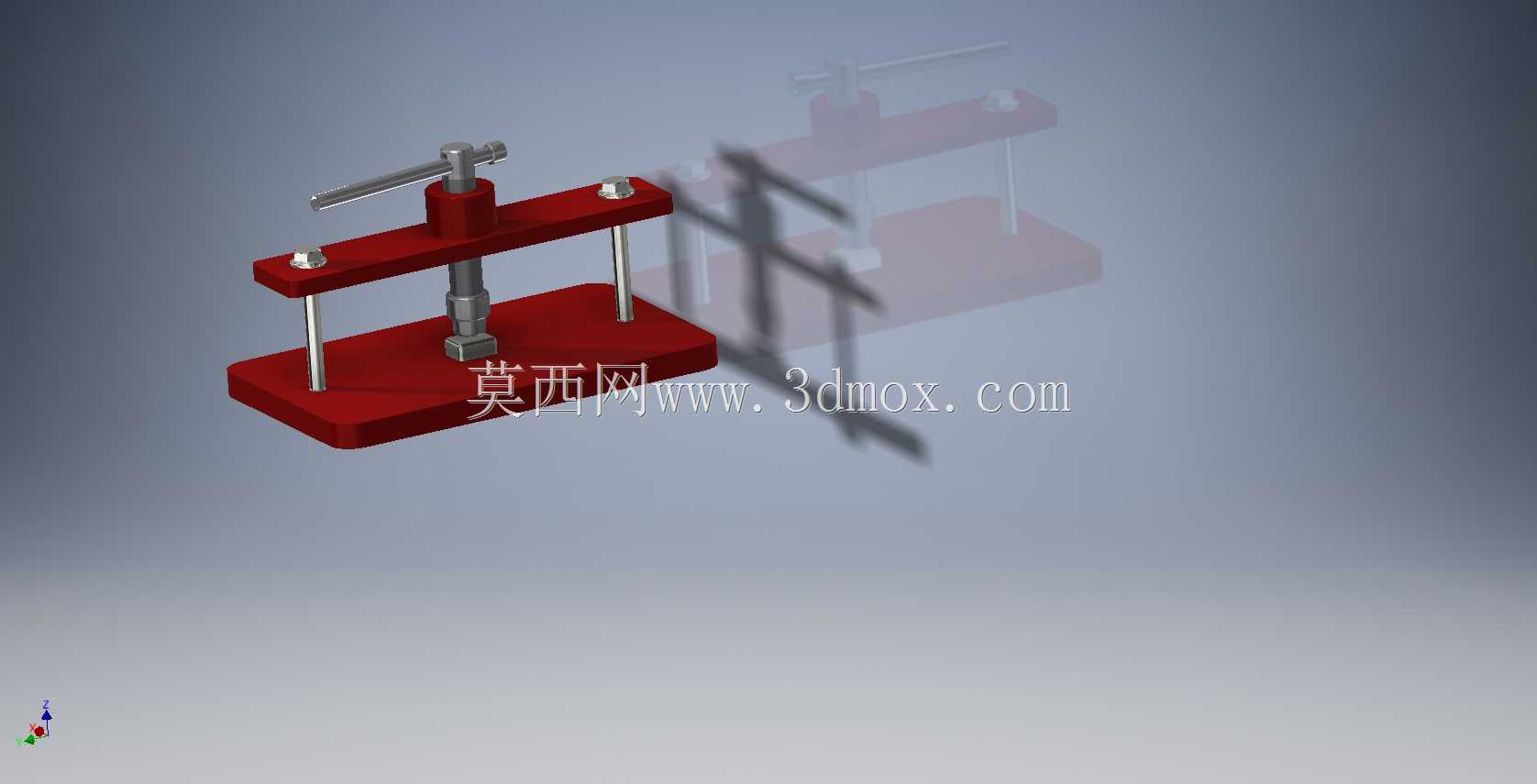

从结构设计逻辑来看，整体采用上下平行板式的框架布局，底部是整块实心矩形平台作为承压基准面，平台表面做了平整处理，保证放置工件时的水平度，避免施压过程中工件偏载歪斜；两根垂直导向光轴对称布置在施压螺杆的两侧，上端连接上横梁形成稳定的门式框架，导向轴与上横梁、底座的连接都采用过盈配合加端面顶丝锁止，避免长期受力后出现框架松垮的问题。施压核心采用梯形螺纹传动的螺杆结构，梯形螺纹的自锁特性可以保证施压到指定位置后，螺杆不会因为工件的反弹力自动回退，能够持续保持施压状态，不需要额外增加锁止机构；螺杆顶端加装了横向杠杆式手柄，操作人员可以通过扳动手柄获得更大的扭矩，降低手动施压的操作力度，螺杆底端连接了可更换的压头座，能够根据不同的压装需求更换平压头、V型压头、带定位销的专用压头，拓展适用的工件范围。

安装边界上，整体底座的长宽尺寸控制在小工位可容纳的范围，不需要额外打膨胀螺丝固定在地面，依靠自身底座的重量就能保证普通压装作业时的稳定性，如果需要应对更大的压装力，也可以在底座预留的四个安装孔位上穿螺栓，将整个装置固定在工作台面上，避免施压时装置移位。施压行程的设计覆盖了常规小零件的压装高度需求，导向轴的长度预留了足够的开合空间，方便取放高度稍大的工件，两侧导向轴与上横梁、底座的连接位置都做了沉孔处理，不会有突出的螺栓头刮蹭操作人员或者工件。

实际使用中，这类手动压具的施压稳定性远高于手持压钳，因为它的施压方向始终垂直于底座基准面，不会出现手持工具施压时的角度偏斜问题，能有效避免压装过程中工件被压歪、压伤的情况，对于小批量生产、试制车间的作业场景来说，这类结构的维护成本极低，只需要定期给梯形螺纹和导向轴涂抹润滑脂，就能保证长期顺畅使用，没有气动元件的密封老化、液压元件的漏油这类常见故障，对使用环境的温湿度、洁净度都没有特殊要求，哪怕是多粉尘的金加工车间也能稳定工作。
