老式手摇木工钻孔手钻结构设计

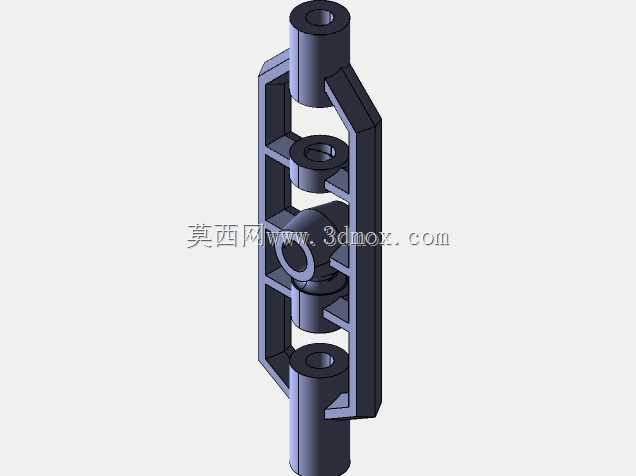

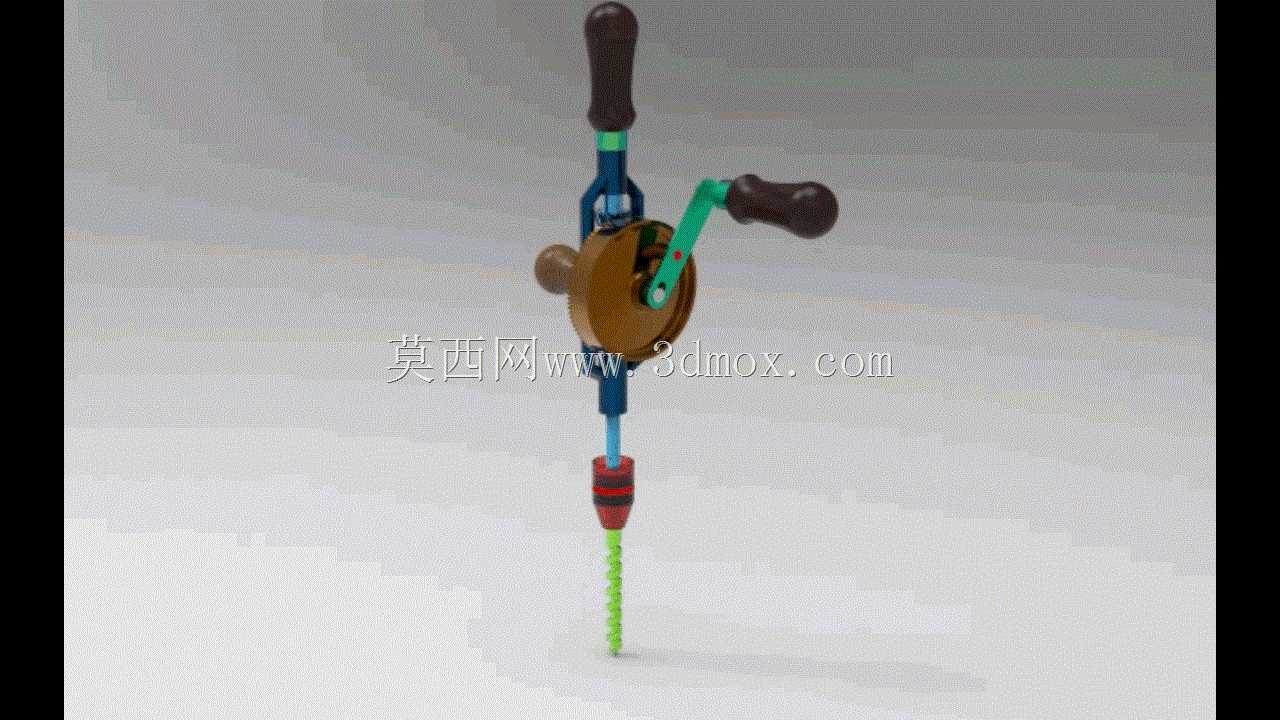

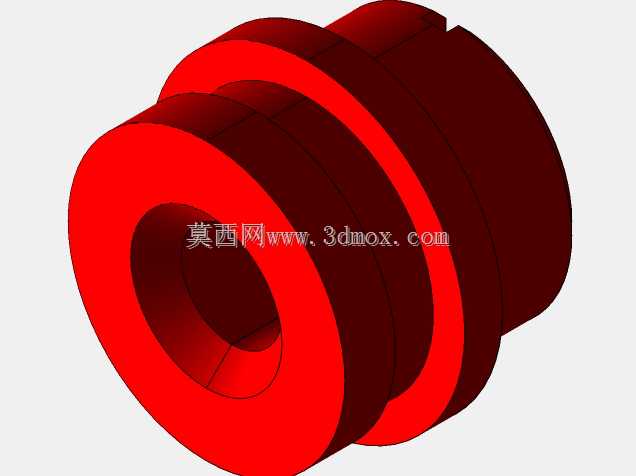

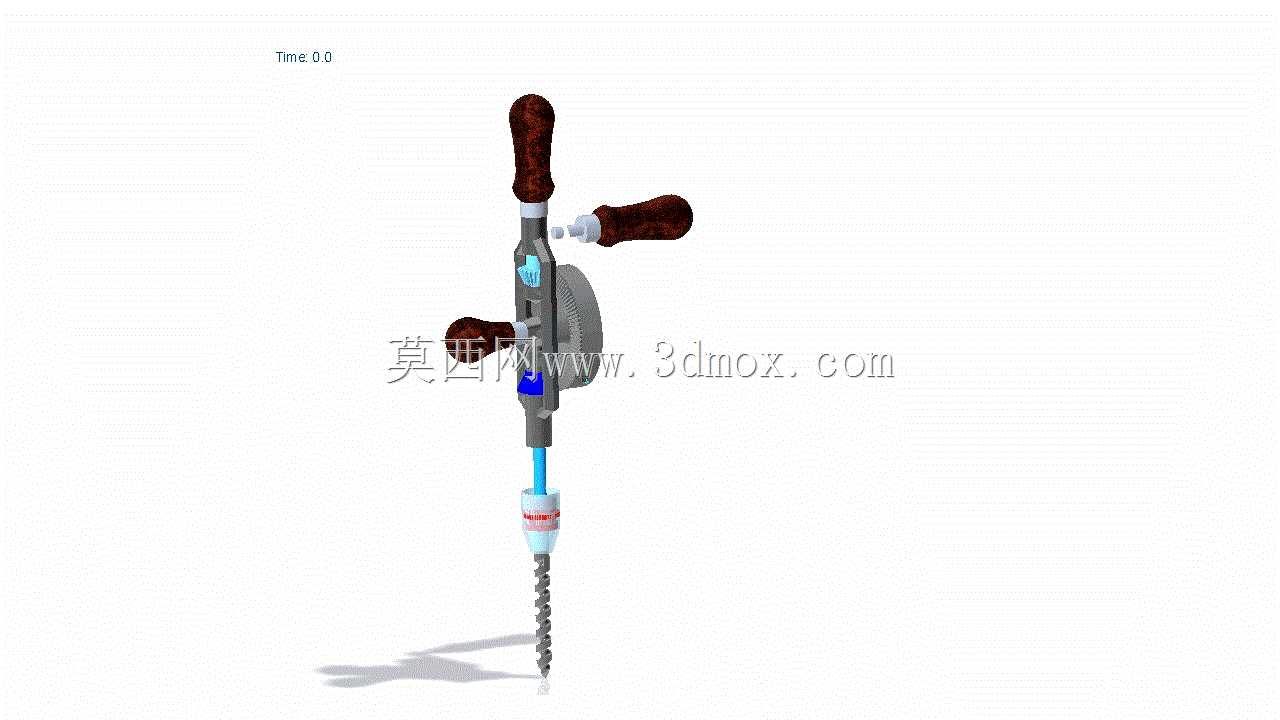

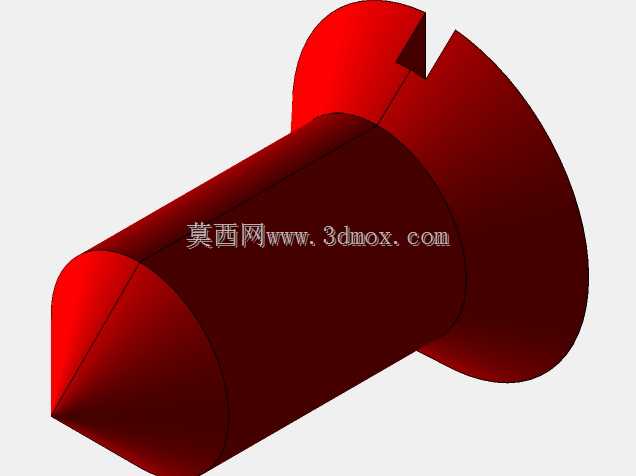

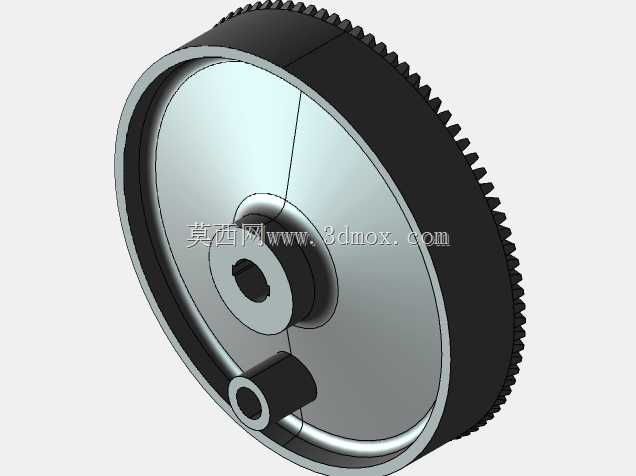

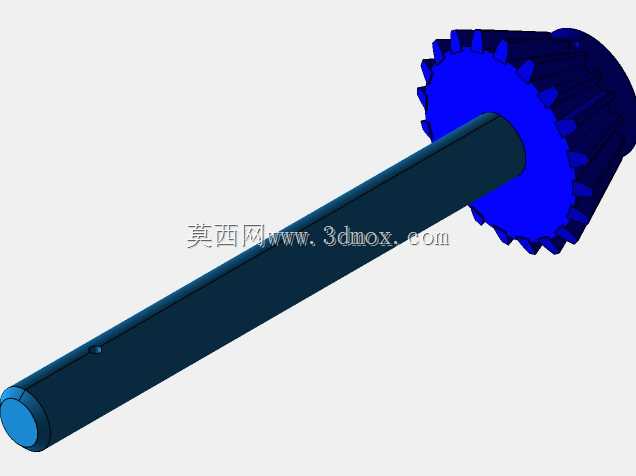

这款手动钻孔工具的设计完全围绕无电力场景下的轻量钻孔作业需求展开，整体结构采用曲柄摇杆传动逻辑，将人手施加在摇柄上的圆周运动，通过内部啮合的齿轮副转化为钻轴的高速旋转运动，无需外接动力源即可完成钻孔作业，在户外无供电、狭小空间内电动工具无法施展的作业场景下具备极强的适配性。从结构布局来看，顶部设置的竖向握持手柄与侧方摇柄形成稳定的操作受力三角，作业时操作人员一只手握住顶部手柄向下施加稳定进给压力，另一只手转动侧方摇柄即可驱动钻轴旋转，摇柄末端的绝缘握套采用符合人体工学的弧面设计，长时间转动作业时可有效降低手掌局部压强，减少操作疲劳感。传动部分的齿轮组采用密封式壳体包裹，既可以避免作业过程中木屑、粉尘进入齿轮啮合间隙造成卡滞，也能防止操作人员衣物、手指误触转动齿轮引发安全隐患，齿轮传动比经过反复调校，兼顾摇动手感的顺畅度与钻轴的输出转速，针对木材、薄塑料、软金属薄板等常见加工材质，可匹配不同直径的麻花钻完成对应孔径的加工作业。钻夹头部分采用三爪自定心结构，可稳定夹持不同柄径的标准钻头，夹头与钻轴之间采用同轴度公差严格的过渡配合，确保高速旋转时钻头不会出现径向跳动，保障钻孔的位置精度与孔壁光洁度。整体外形尺寸控制在单人可单手握持操作的范围内，竖向总长度适配成年人手臂自然施力的操作高度，摇柄的转动半径经过优化，既不会因为半径过小导致转动时需要施加过大的扭力，也不会因为半径过大造成操作空间需求过高，在家具安装、户外木工作业、简易设备维修、学生手工实训等场景下都能适配。设计过程中充分考虑了手动工具的耐用性需求，所有受力部件均采用足够强度的金属材质，握持部分采用防滑绝缘材质，整体结构无易损的电子元器件，日常仅需定期在齿轮啮合位置加注润滑脂即可长期使用，维护成本极低，传动结构的受力路径经过反复优化，操作人员施加的下压力与摇转力可高效传递到钻头切削刃，避免不必要的力损耗，即使是硬度稍高的薄铝板加工，也能通过稳定的进给与转动完成钻孔，不会出现卡钻、钻轴变形等问题。
