带缓冲结构的重载张拉连接拉杆

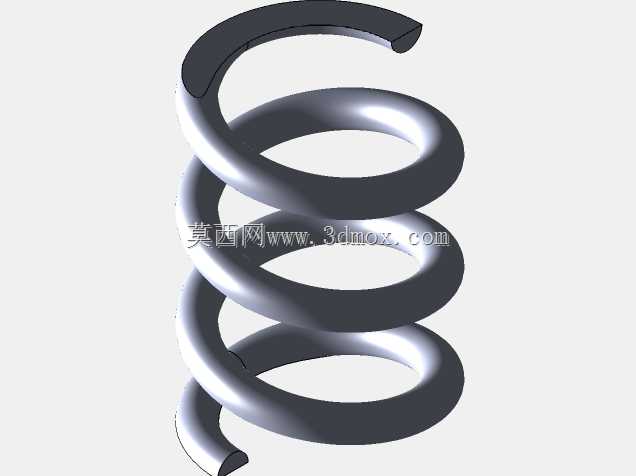

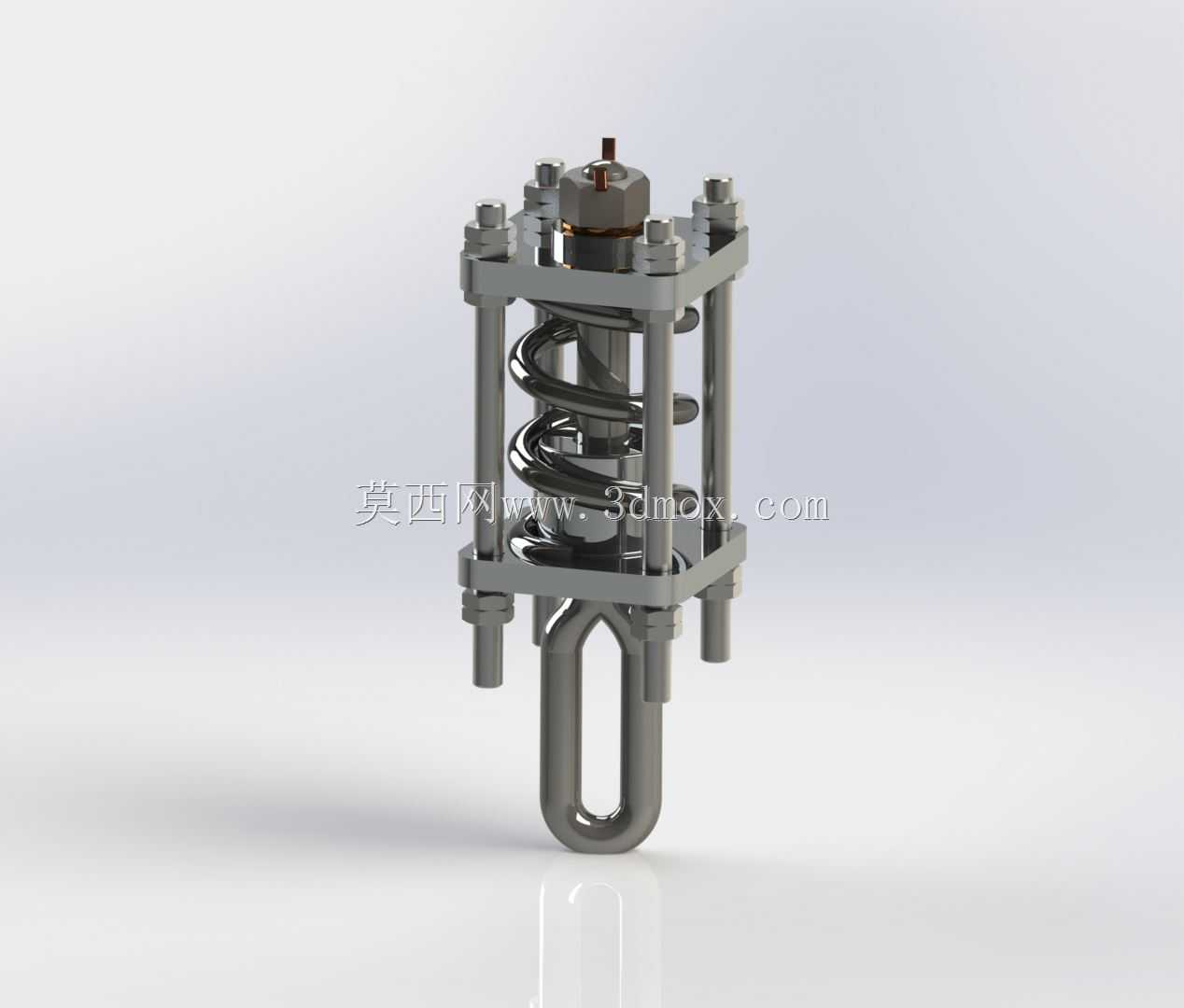

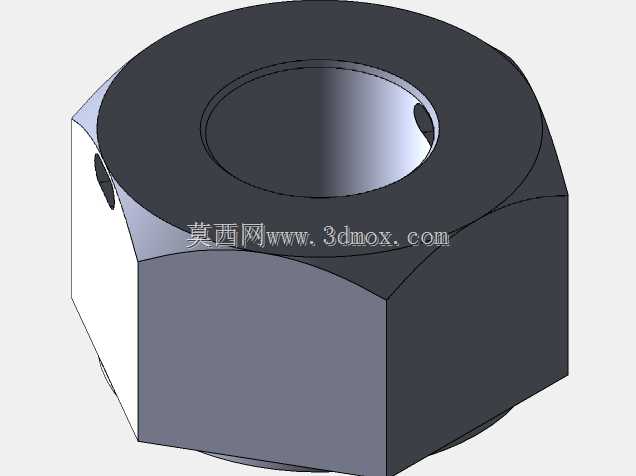

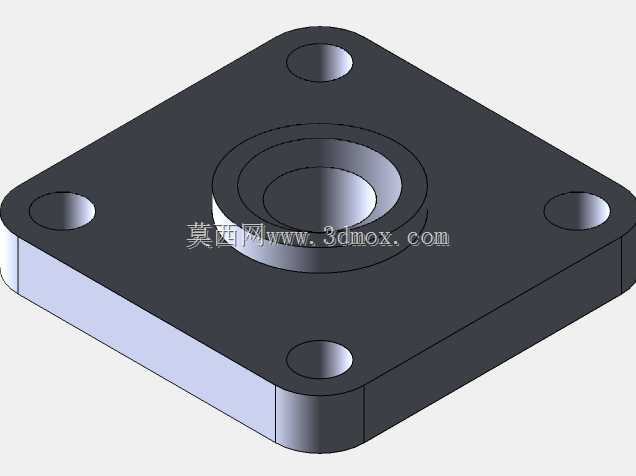

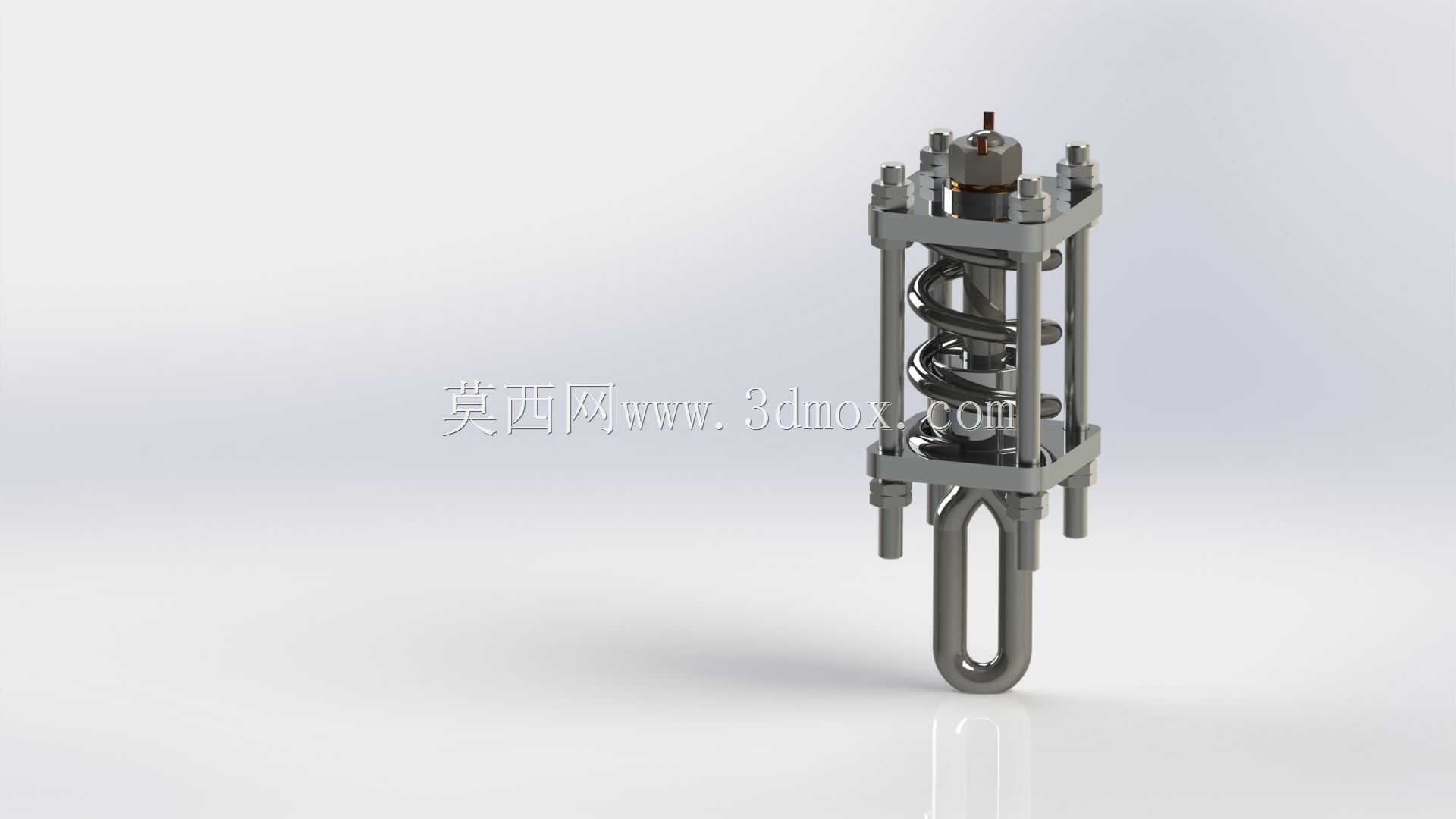

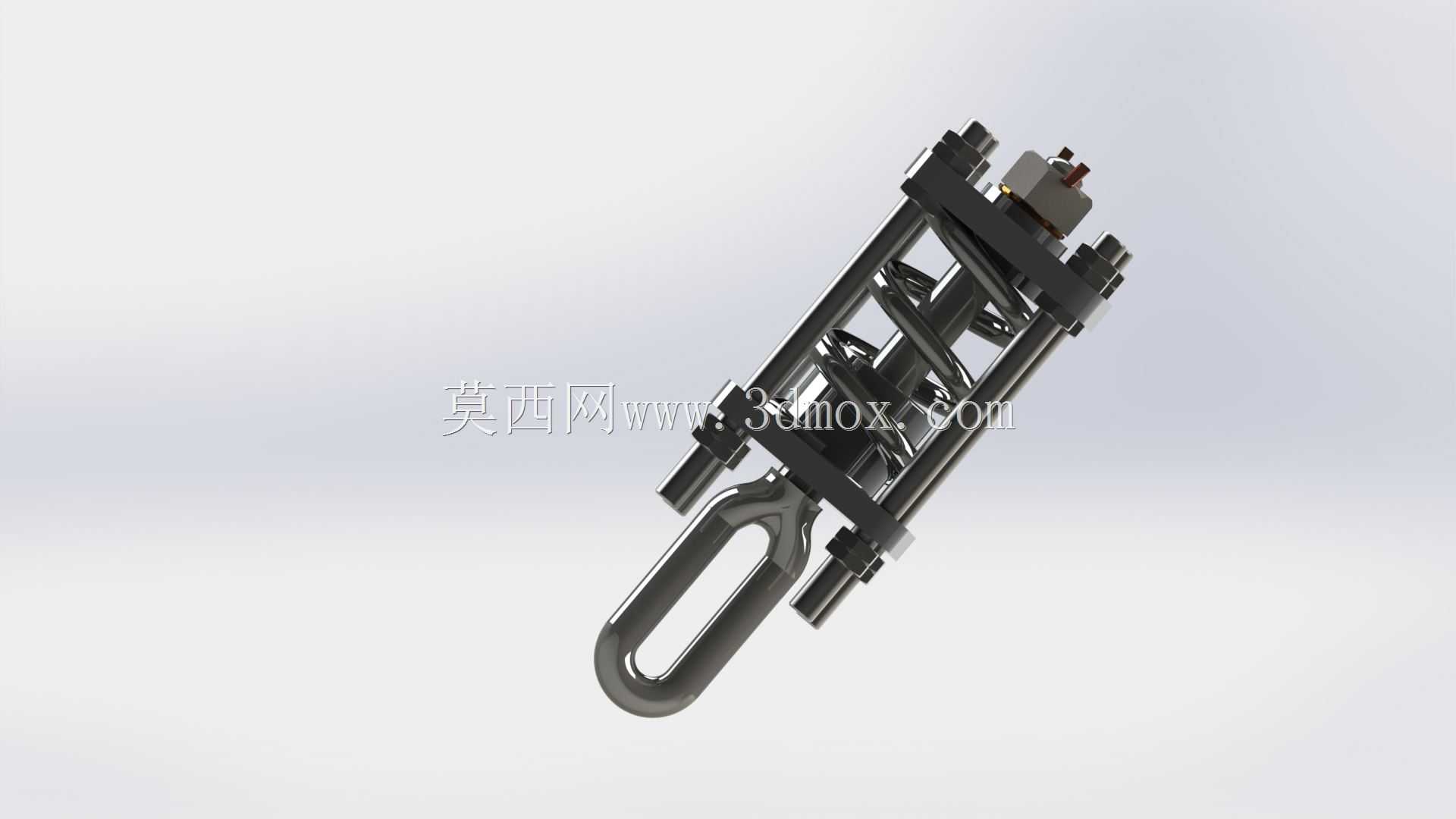

这类带弹簧缓冲结构的张拉连接件，常应用在需要恒定张紧力、同时缓冲瞬时冲击载荷的工业场景中，比如输送设备的张紧端固定、振动设备的柔性牵拉、重载吊装的辅助缓冲连接、试验台架的载荷传递节点等位置，替代刚性拉杆避免硬连接带来的应力集中问题。从结构设计来看，整体采用上下对称的框架式导向结构，四根导向光杆沿周向均匀分布，上下两端通过带锁紧螺母的压板固定，既给中间的螺旋压缩弹簧提供稳定的导向约束，避免弹簧受压时出现侧向屈曲失稳，也能限制拉杆的最大伸缩行程，防止过载时弹簧被压并失效或者拉杆脱出。下端的U型吊环是主要的载荷连接端，采用一体锻造结构，吊环的内孔尺寸适配常规的卸扣、销轴连接规格，安装时可以快速和被牵拉部件完成铰接，避免刚性连接带来的附加弯矩。上端的连接端采用外螺纹加锁紧螺母的结构，可以通过旋转螺母调整初始预紧力，适配不同安装间距的需求，调整到位后通过双螺母锁紧防松，适合长期在振动工况下使用。中间的螺旋压缩弹簧是核心缓冲元件，弹簧的线径、中径和有效圈数匹配额定张拉载荷，当牵拉载荷出现瞬时波动时，弹簧可以通过压缩变形吸收冲击能量，保持整个连接链路的张力稳定，避免瞬间的冲击载荷传递到两端的设备本体上，保护设备的连接结构不会因为瞬时过载出现开裂、变形问题。设计时的安装边界需要注意，导向杆的伸出长度决定了最大缓冲行程，安装时要预留足够的伸缩空间，避免上下压板在最大行程时出现硬碰撞；周向的导向杆分布圆直径要和安装位置的避让空间匹配，防止和周边的管线、结构件出现运动干涉；初始预紧力的调整要根据实际工况的工作载荷设定，预紧力过大会失去缓冲效果，预紧力过小则会出现连接松旷，在往复载荷下产生撞击噪音。整个结构没有复杂的异形零件，所有零部件都采用标准机械加工工艺即可生产，导向杆采用调质光轴，表面做防锈处理，压板采用普通碳素结构钢切割加工，弹簧采用合金弹簧钢绕制后做淬火回火处理，吊环部分做调质处理保证强度，整体维护成本低，在出现弹簧疲劳失效时可以快速拆解更换，不需要整体更换整个连接件，适合工业场景下的长期可靠使用。
