DIN94标准直径13毫米开口销拆分针脚

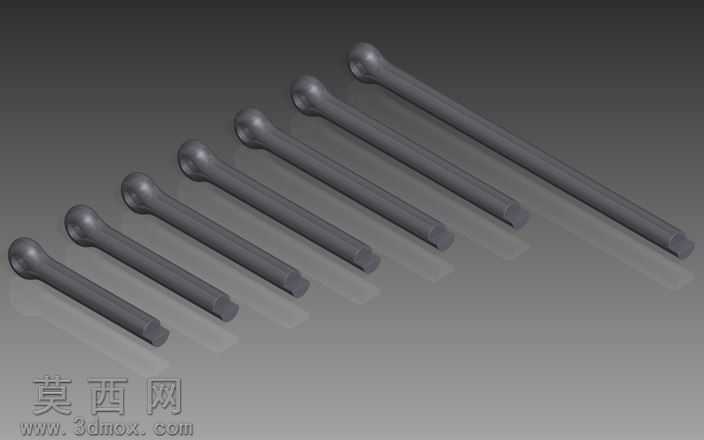

本次建模针对DIN94标准拆分针脚即科特针脚开展，公称直径设定为13毫米，建模过程严格遵循德标紧固件的尺寸规范，首先梳理该类开口销的结构特征：整体为细长杆状结构，头部为圆环形闭合端，杆身平直规整，末端为可拆分的开口结构，适配机械连接场景下的防松定位需求。建模阶段先绘制杆身的拉伸截面，以公称直径13毫米为基准确定杆身径向尺寸，通过拉伸命令生成基础杆体，随后对头部进行环形折弯处理，保证圆环的内径与杆身直径匹配，过渡区域做圆角处理避免应力集中，符合实际五金零件的加工工艺特征。针对拆分式针脚的结构，在杆身末端沿轴向做对称切除，生成可张开的两个针脚分支，切除深度匹配标准中对应公称直径下的开口长度要求，保证装配时针脚可顺利掰开实现锁止。本次模型覆盖71、80、90、100、112、125、100毫米等多档长度规格，建模时通过参数化配置管理不同长度规格，仅需调整杆身轴向长度参数即可快速生成对应规格的模型，无需重复建模，大幅提升同系列零件的建模效率。材质渲染阶段选用碳素结构钢的材质参数，调整金属粗糙度、反光度参数还原五金紧固件的哑光金属质感，对头部圆环和针脚末端的边缘做细微倒角处理，还原实际零件冲压加工后的边缘特征，避免模型出现尖锐棱角不符合生产实际。结构设计上充分考虑该类零件的使用场景，针脚部分的壁厚、开口间隙均符合DIN94标准的力学要求，保证装配后掰开针脚时具备足够的形变能力同时不会发生断裂，杆身的直线度公差在建模时做了约束，保证零件穿入装配孔时的顺畅性。渲染阶段采用柔和的侧光光源，突出杆身的圆柱曲面特征和金属材质的光影变化，多角度展示不同长度规格的针脚外形，清晰呈现头部环形结构、平直杆身、末端开口的完整结构特征，为机械设计中的紧固件选型、装配模拟提供精准的三维模型支撑，可直接导入装配体中完成干涉检查、装配工艺模拟等工作。
