15针SATA电源连接器带绝缘层结构设计

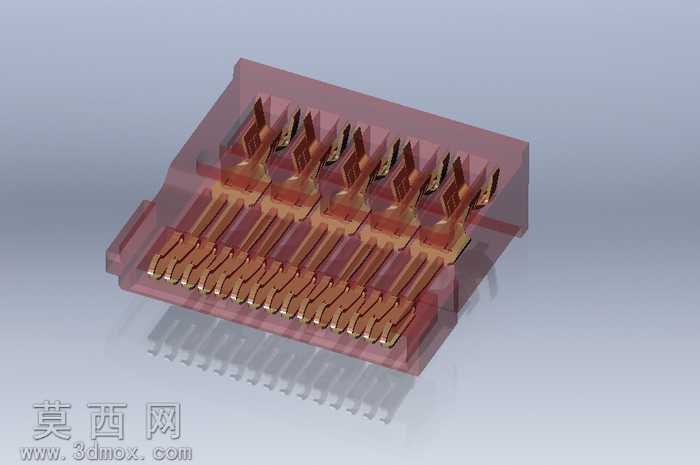

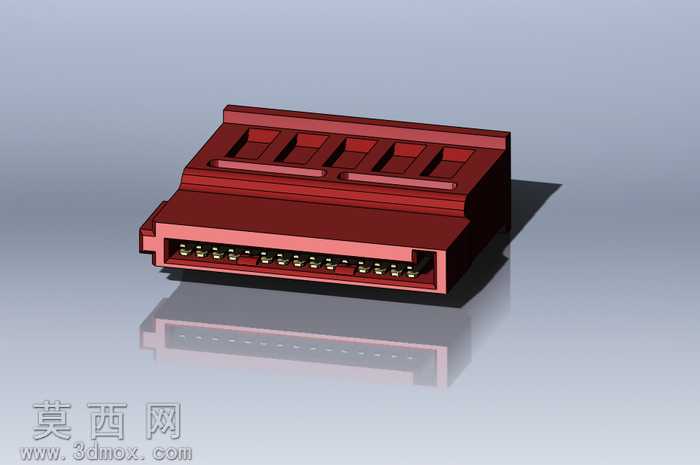

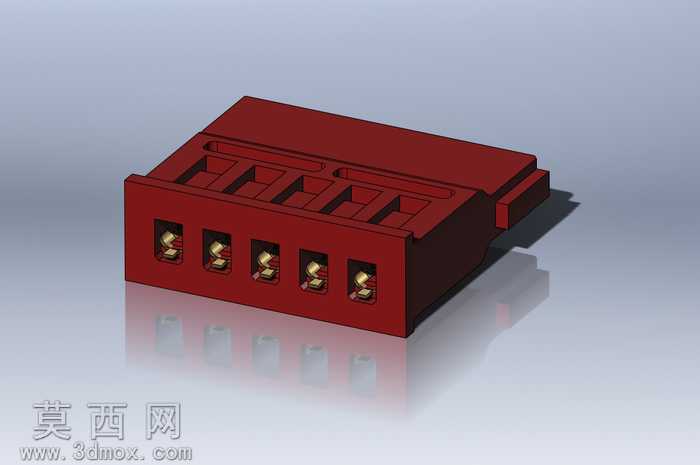

本作品为15针SATA串行ATA电源连接器的三维参数化建模成果，建模阶段依托三维机械设计软件完成全特征构建，首先依据SATA电源接口的通用行业规范确定整体外形尺寸，先绘制绝缘基座的主体草绘轮廓，通过拉伸特征生成红色绝缘 housing 的基础实体，再对基座上的插槽定位结构进行切除特征处理，精准复刻出接口端用于防反插的定位凸台与侧边导向槽结构，保证公母端对接时的对位精度。针对接触端子部分，采用扫描与阵列结合的建模方式，先绘制单个卷曲导电端子的截面轮廓与走线路径，通过扫描生成单个带接触弹片的端子实体，再按照15针的标准引脚间距完成线性阵列，确保每个端子的伸出长度、接触弹片的翘起角度完全一致，还原端子与绝缘基座的过盈配合装配关系，将端子精准嵌入基座对应的安装槽位中。材质与渲染阶段，为绝缘基座赋予暗红色阻燃工程塑料材质，调整材质的粗糙度参数模拟注塑件的哑光磨砂质感，为金属端子赋予镀金铜合金材质，添加轻微的金属反射效果还原导电部件的金属光泽，同时在场景中添加地面反射平面，调整环境光与主光源的照射角度，生成带柔和投影的渲染效果图，清晰展示连接器的整体外观与端子排布细节。结构设计上完整还原了连接器的绝缘防护层结构，绝缘基座将所有导电端子的非接触部分完全包裹，避免相邻引脚间出现短路风险，基座尾部的卷曲结构预留了线束焊接与固定的空间，每个端子的尾部卷曲位置都对应独立的绝缘隔腔，防止线束装配后出现线芯触碰的问题，接口端的导向斜面设计能够降低公母头对接时的插入阻力，防呆结构的尺寸公差经过建模阶段的参数校验，能够保证对接时不会出现反插损坏端子的情况。建模过程中对所有配合尺寸进行了参数化关联，若需要调整引脚间距、基座长度等参数，仅需修改对应草绘的尺寸参数即可完成全模型的更新，可直接用于后续的结构验证、3D打印样件制作或者注塑模具的设计参考，模型的细节还原度覆盖了量产连接器的全部结构特征，包括绝缘基座表面的注塑工艺凹槽、端子接触端的镀金层示意、安装定位的卡扣结构都做了精准复刻。
