3D打印机用GT2型动力传送同步带轮

在桌面级FDM3D打印机的传动系统设计中，X/Y轴的运动精度直接决定了打印件的成型质量，而GT2节距的同步带轮正是这类设备里负责将电机旋转运动转化为轴系直线运动的核心传动零件。这类带轮采用2mm节距的齿形设计，匹配同规格的橡胶同步带使用，相比更大节距的传动带轮，能在小空间内实现更精细的传动步进，减少运动过程中的回程间隙，避免打印层纹错位、轮廓偏移这类常见的打印缺陷。

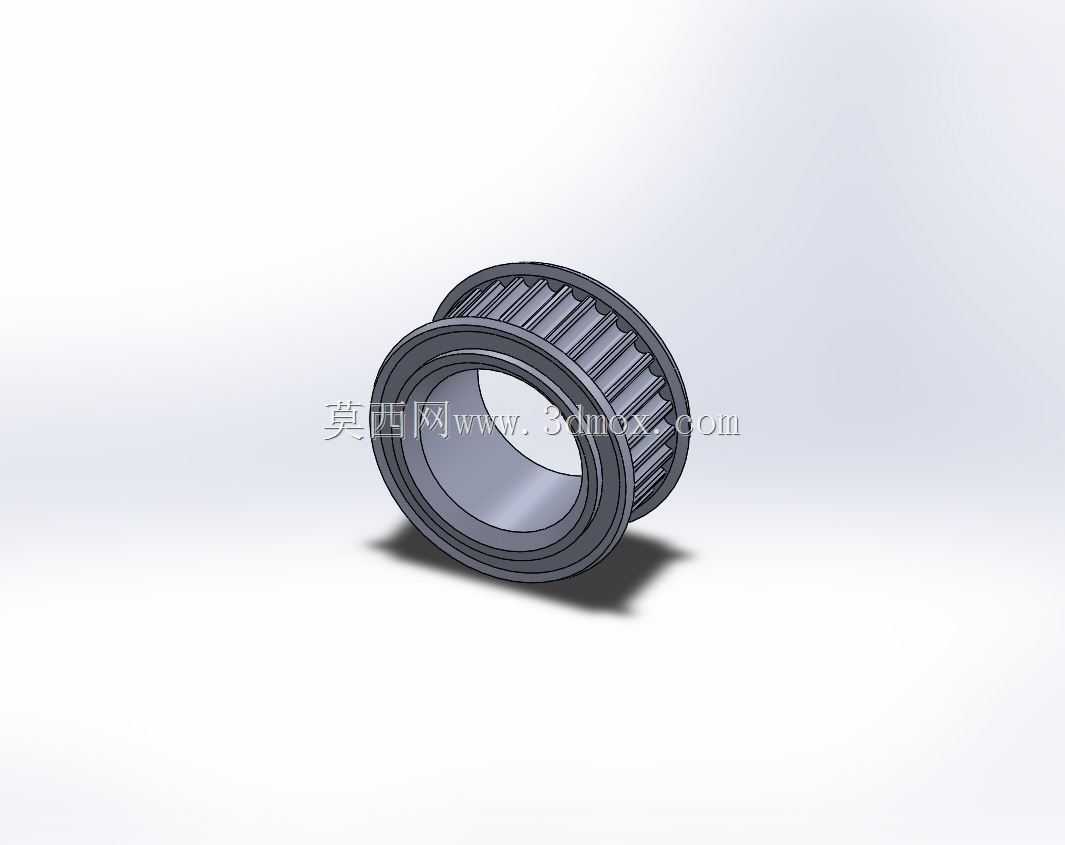

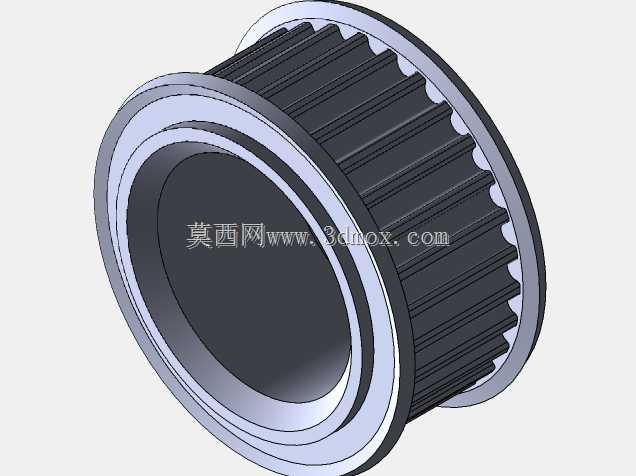

从结构设计角度看，这款带轮采用双侧挡边的一体式结构，挡边高度略高于带齿顶面，能在高速往复运动中限制同步带的轴向窜动，避免皮带在长时间往复运行中从带轮齿槽中脱出，无需额外加装限位挡圈，简化了轴端的安装结构。带轮内孔为光滑通孔设计，适配常见的42型步进电机输出轴径，安装时可通过紧定螺钉从径向锁止，保证带轮与电机轴的同轴度，减少高速转动时的径向跳动。齿槽部分采用渐开线齿形优化，齿面与皮带齿的啮合接触面积均匀，传动过程中不会出现齿面应力集中的问题，能有效降低长时间运行后的皮带磨损量，延长传动组件的维护周期。

在安装边界上，这款带轮的外径尺寸适配20齿规格的GT2带轮参数，整体宽度匹配6mm宽度的同步带，安装时需要保证带轮端面与电机安装面的平行度误差控制在0.1mm以内，两个配对带轮的中心平面重合度偏差不超过0.2mm，否则会加剧皮带的侧边磨损，甚至导致皮带运行时跑偏。在实际设备应用中，这类带轮不仅用于桌面级3D打印机的XY轴传动，也可用于小型雕刻机、桌面级自动化点胶设备这类需要轻载高精度直线传动的场景，传动过程中无滑动、传动比恒定，能保证运动轴的定位精度控制在0.1mm级别，满足小型精密设备的传动需求。设计这类带轮时，需要重点控制齿形的分度圆精度，齿距累积误差需要控制在0.02mm以内，否则会导致传动过程中出现周期性的速度波动，反映在3D打印件上就是规律性的表面振纹，同时带轮的动平衡精度也需要适配3000rpm以内的最高转速，避免电机高速转动时出现明显的振动噪音。
