多级啮合减速齿轮箱结构设计

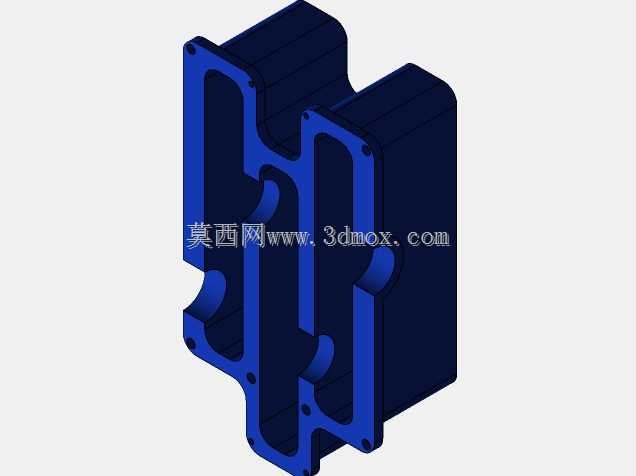

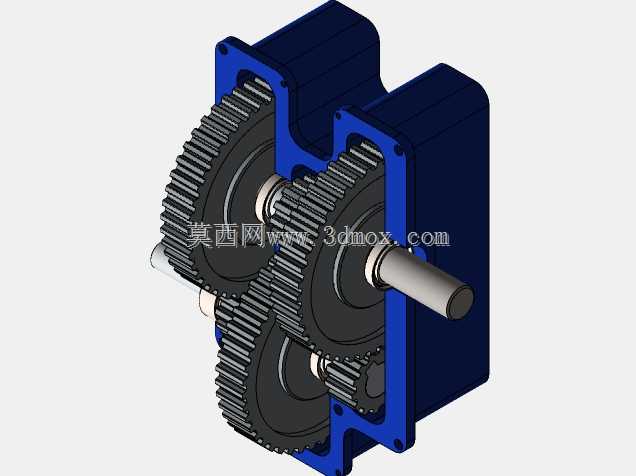

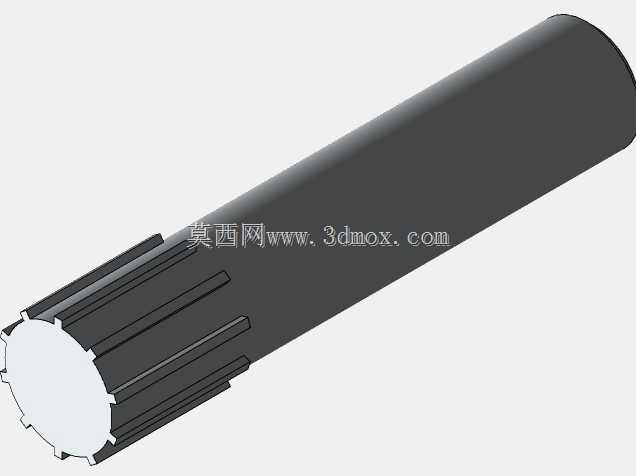

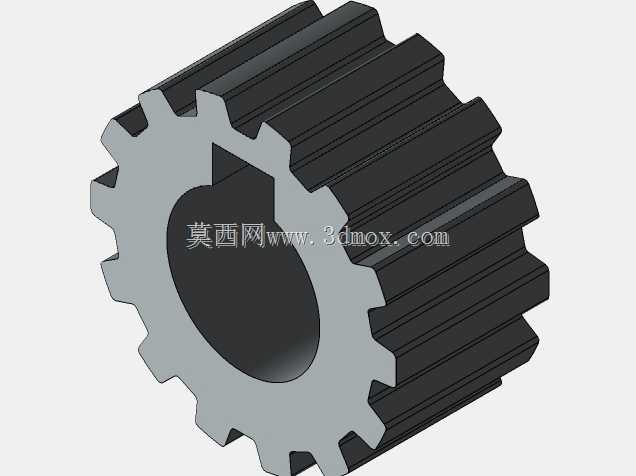

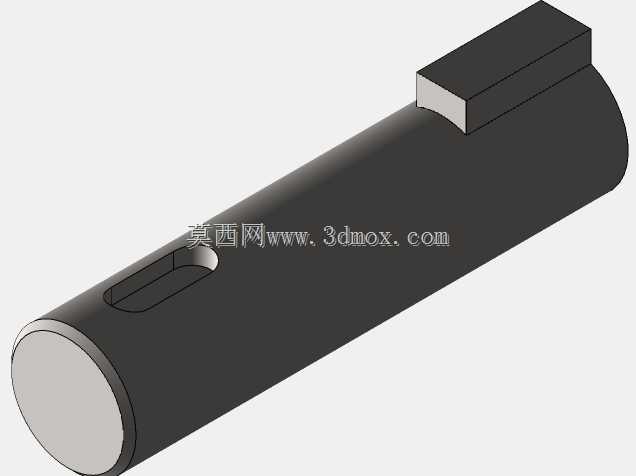

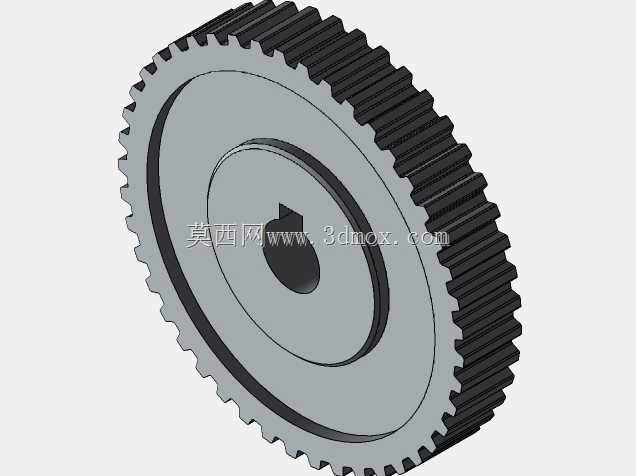

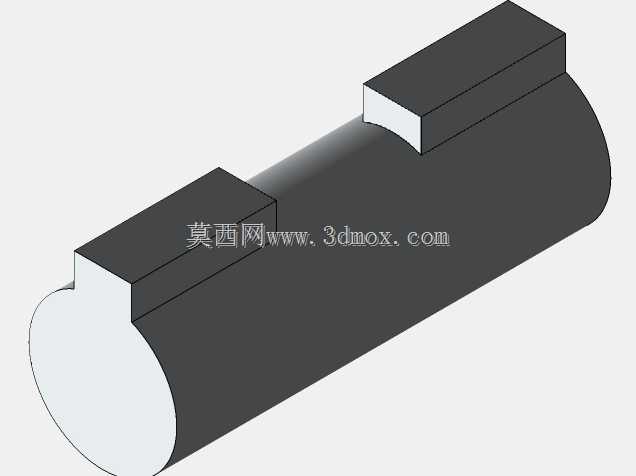

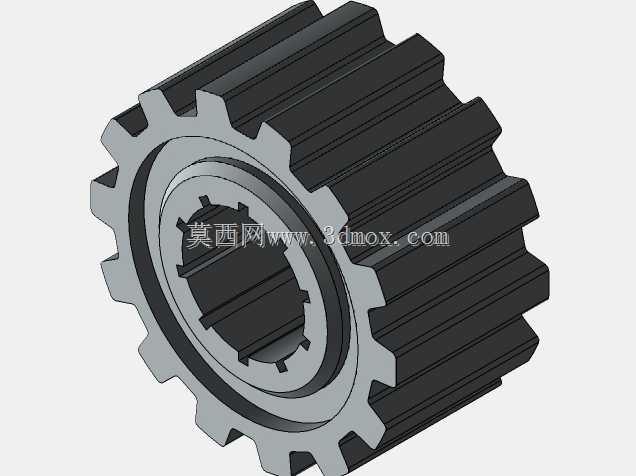

这款减速齿轮箱的设计围绕定轴齿轮多级啮合传动逻辑展开，核心是通过不同齿数齿轮的配对啮合，实现输入转速的降低与输出扭矩的放大，适配各类需要低转速大扭矩输出的传动场景。从结构布局来看，箱体内平行布置多根传动轴，每根轴上通过键连接固定对应齿数的圆柱直齿轮，相邻轴上的齿轮保持精准的啮合侧隙，既保证传动过程中不会出现卡滞，也能将齿轮啮合的噪音控制在合理区间。箱体采用剖分式蓝色端盖与深色壳体组合的结构，端盖上预留有对应传动轴的轴承安装位，轴承嵌入端盖座孔后可对传动轴提供稳定的径向与轴向支撑，避免轴系运转过程中出现窜动，同时端盖与壳体的结合面做了平面度处理，装配后可防止内部润滑脂泄漏，也能阻挡外界粉尘进入啮合区域。输入与输出轴均伸出箱体外部，轴端加工有标准的轴径与键槽，可直接通过联轴器对接动力输入端与执行负载端，安装时只需固定箱体底部的安装孔位即可完成整机固定，不需要额外设计复杂的安装支架。在实际应用场景中，这类齿轮箱可配套小型输送线、自动化设备的动力传输单元、小型农机的传动系统，也可作为教学演示用具直观展示齿轮减速的传动原理。设计过程中重点校核了每一级齿轮的传动比分配，确保总减速比匹配常规小功率动力源的输出转速范围，同时对齿轮的齿根弯曲强度、齿面接触强度做了对应验算，保证在额定负载下长期运转不会出现断齿、齿面过度磨损的问题。轴系的跨距设计参考了常规深沟球轴承的支撑间距要求，避免轴的挠曲变形过大影响齿轮啮合精度，箱体的外形轮廓做了圆角过渡处理，既减少了铸造或加工过程中的应力集中，也让整体结构更紧凑，不会占用过多安装空间。从安装边界来看，箱体的整体外轮廓尺寸适配常规小型设备的安装空间预留，伸出轴的长度与轴径符合通用传动配件的对接标准，用户在选型时不需要对原有设备的安装位做大幅改动，即可完成替换装配。齿轮啮合区域预留了足够的润滑空间，装配时填充适量润滑脂即可实现长期免维护运转，不需要额外设计复杂的润滑油路结构，降低了后期维护的成本与难度。
