Arduino用五键模拟AD键盘输入模块

这款五键模拟AD键盘模块，是面向嵌入式开发、开源硬件项目设计的简易输入组件，在小型智能装置、教学实验平台、简易人机交互场景中应用广泛。从实际使用场景来看，这类模块常被用于小型Arduino项目的参数调整、功能切换，比如桌面小型智能摆件的模式切换、学生课程设计里的简易菜单操作、小型检测装置的阈值调整输入，相比独立按键矩阵，它仅占用一路模拟IO口就能实现五个按键的状态识别，能极大节约主控的引脚资源，适合引脚资源紧张的小型控制板使用。

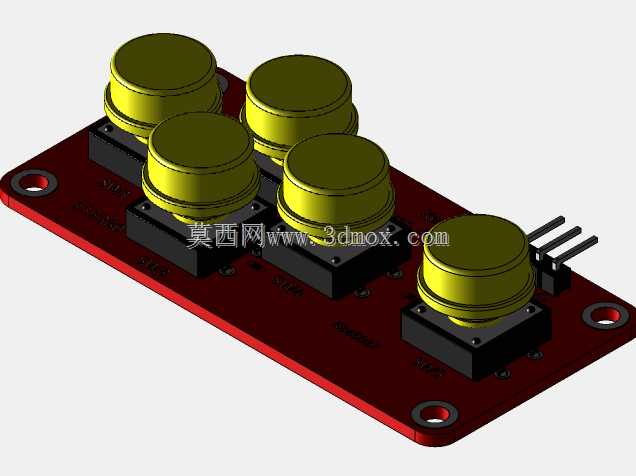

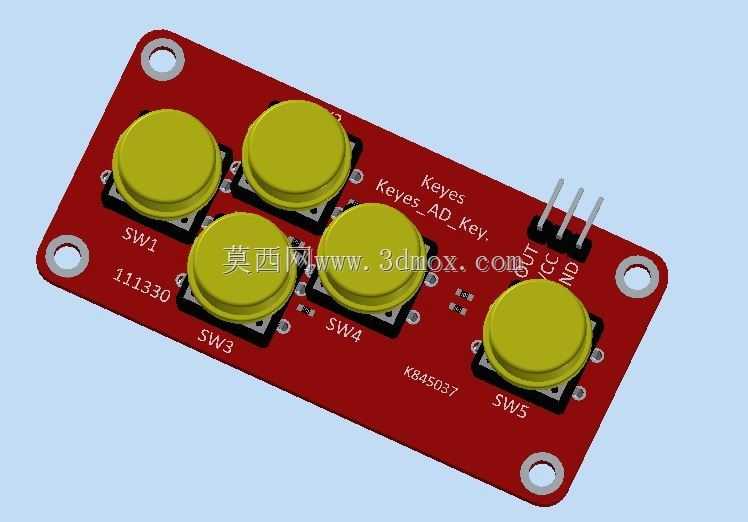

从设计思路来看，模块采用电阻分压的原理实现按键识别，不同按键按下时会对应输出不同的电压区间，主控通过AD采样读取电压值即可判断触发的按键，省去了矩阵按键的行列扫描逻辑，代码实现门槛更低，也减少了IO口的占用。PCB板采用红色阻焊设计，板载五个轻触按键，每个按键旁都印有对应的丝印编号，方便开发时对应功能定义，板端引出三个排针接口，分别对应电源、地、信号输出，接线逻辑简单，新手也能快速完成接线调试。

外形与安装边界上，模块整体为长方形PCB结构，四个角预留了标准安装孔，可直接通过铜柱固定在亚克力支架、3D打印外壳或者设备面板上，安装孔位间距适配通用的小型电子模块安装标准，不需要额外定制安装支架。按键采用凸面圆形轻触开关，按键行程适中，触发反馈清晰，按键帽为醒目的黄绿色，在设备面板上辨识度较高，方便用户快速定位操作位置。板载的分压电阻采用贴片封装，布局紧凑，整体厚度控制在较低范围，不会占用过多的设备内部空间，适合集成到空间紧凑的小型智能设备内部。

实际选型使用时需要注意，模块的输出电压会随供电电压波动，代码中做按键阈值判断时需要预留足够的电压区间余量，避免供电波动导致按键误判；安装时要注意排针的出线方向，尽量预留接线空间，避免和周边结构件产生干涉；按键的触发力度适配常规手动操作场景，不适合高频次、大力度的工业级频繁操作场景，更适合民用、教学、DIY类的轻交互场景使用。
