快开式透明壳体工业过滤装置结构设计

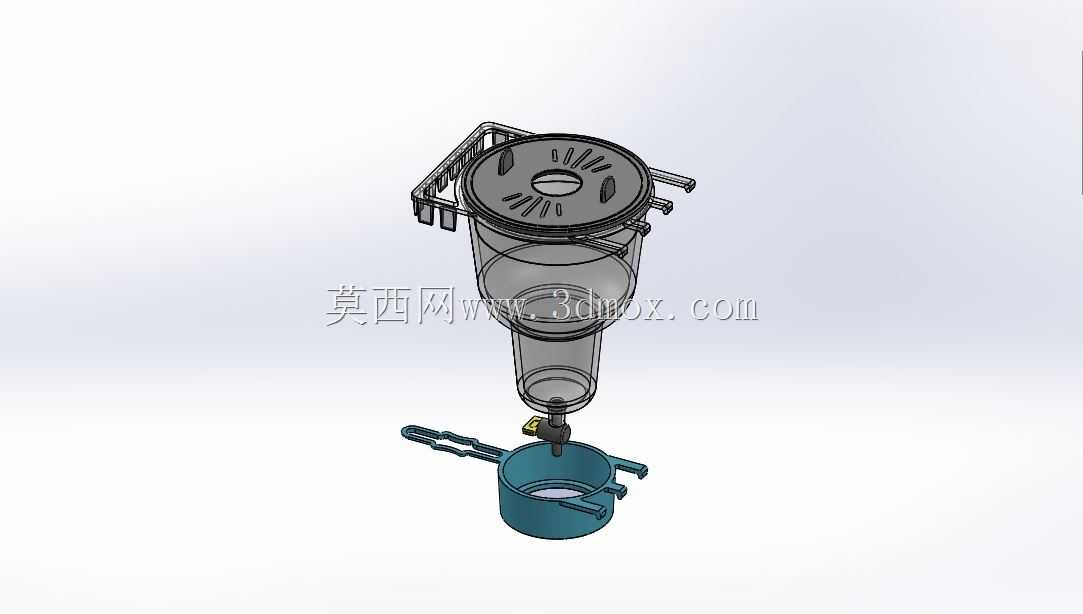

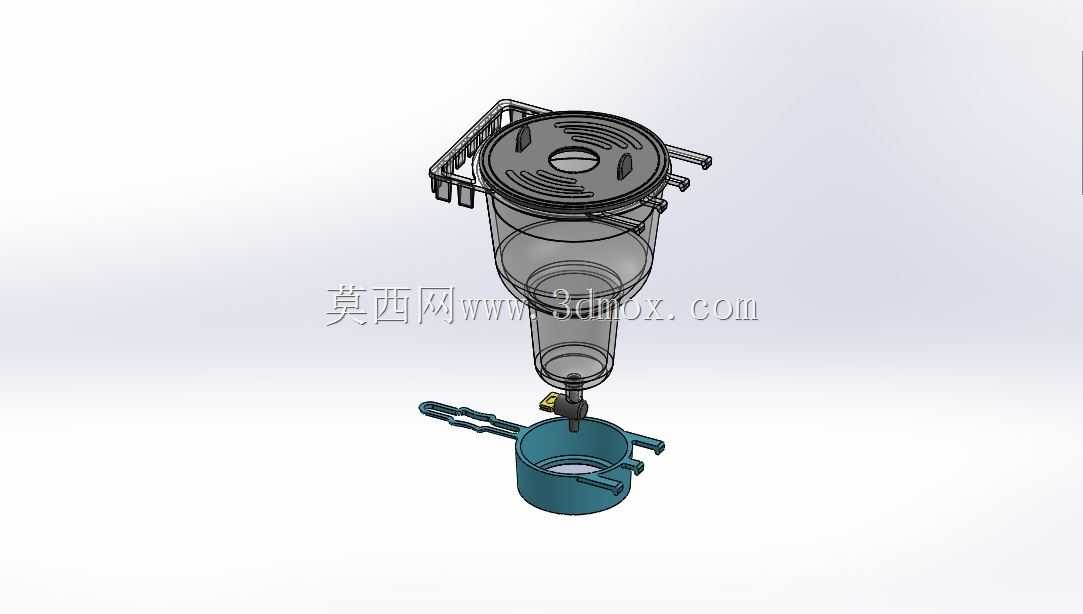

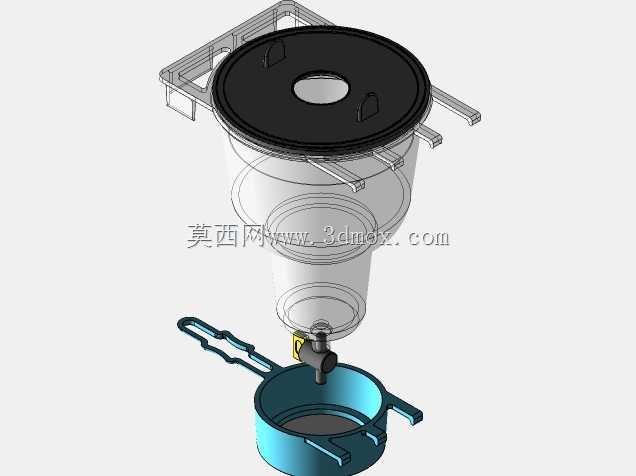

这款过滤装置的设计初衷，是面向小流量流体管路的末端精滤场景，常见于实验室小型流体回路、小型化工加料管路、家用净水前置支路、3D打印光敏树脂过滤回收这类需要直观观察滤材状态、频繁拆换滤芯的使用场景，区别于工业管线中全金属焊接的大流量过滤器，这款产品在结构上做了很多适配轻量使用场景的优化。从结构拆分来看，装置整体分为上盖快锁机构、透明滤筒主体、下部集污腔、快接排污组件四个核心部分，上盖边缘设置的对称卡扣式锁止结构，不需要额外工具就能完成开盖操作，相比传统螺纹旋合的滤器盖，能避免长期使用后螺纹处积料卡死、密封圈偏磨泄漏的问题，上盖顶面的环形加强筋既做了握持施力的防滑结构，也能在1MPa以内的工作压力下保证盖体刚度，避免受压变形导致密封失效。透明滤筒采用锥段过渡的结构设计，上宽下窄的锥面一方面能让被拦截的杂质顺着锥壁自然滑落到下部集污腔，不会大面积附着在滤材表面造成过早堵孔，另一方面锥段结构相比等径直筒，在同等壁厚下抗外压、抗内压的形变能力更强，不需要额外加设加强筋就能满足承压要求，还能让操作人员直接观察内部滤材的污染程度，不用拆盖就能判断是否需要更换滤芯，大幅降低日常巡检的工作量。下部的集污腔和滤筒采用快拆卡接结构，侧边设置的对称把手既方便安装时对位拧紧，也能在排污时快速拆下集污腔清理沉渣，底部设置的带手柄球阀排污口，不需要借助扳手就能手动开关，在滤器内部压力不高的情况下，可以在线完成小流量排污操作，不用关停整个管路回路。安装边界上，这款滤器的进出水口采用侧出式快插接口设计，接口中心距与同规格的小型管路过滤器通用，不需要重新调整管路布局就能直接替换原有产品，整体安装高度控制在常规小型滤器的尺寸范围内，不会额外占用过多的管路安装空间，滤筒和集污腔的连接位置设置了嵌入式O型圈槽，密封圈安装后不会因为流体冲刷移位，能保证长期使用的密封可靠性。设计过程中特意规避了传统小型滤器的常见痛点，比如取消了容易断裂的塑料螺纹连接位，所有受力位置都做了圆角过渡避免应力集中，上盖的卡扣位置做了加厚处理，反复开合也不会出现脆裂问题，透明材质的选型兼顾了透光观察性和耐常见流体腐蚀的要求，能适配水基流体、低浓度酸碱溶液、光敏树脂等多种介质的过滤需求，排污手柄的长度做了优化，戴劳保手套操作也能轻松拧动，不会出现施力打滑的问题。
