管壳式热交换器教学演示结构

这款管壳式换热结构主要面向教学场景搭建，可直观展示管壳式换热器的内部流道布局与核心组成，帮助学习者快速理解冷热流体的换热路径。从实际工业应用来看，这类管壳结构是化工、能源、暖通领域应用最广的换热形式，可完成液-液、气-液、气-气之间的热量传递，在工艺介质冷却、冷凝、加热环节都有大量落地场景，小到实验室小型换热试验台，大到化工生产装置的主换热单元，核心结构逻辑都和该演示模型一致。

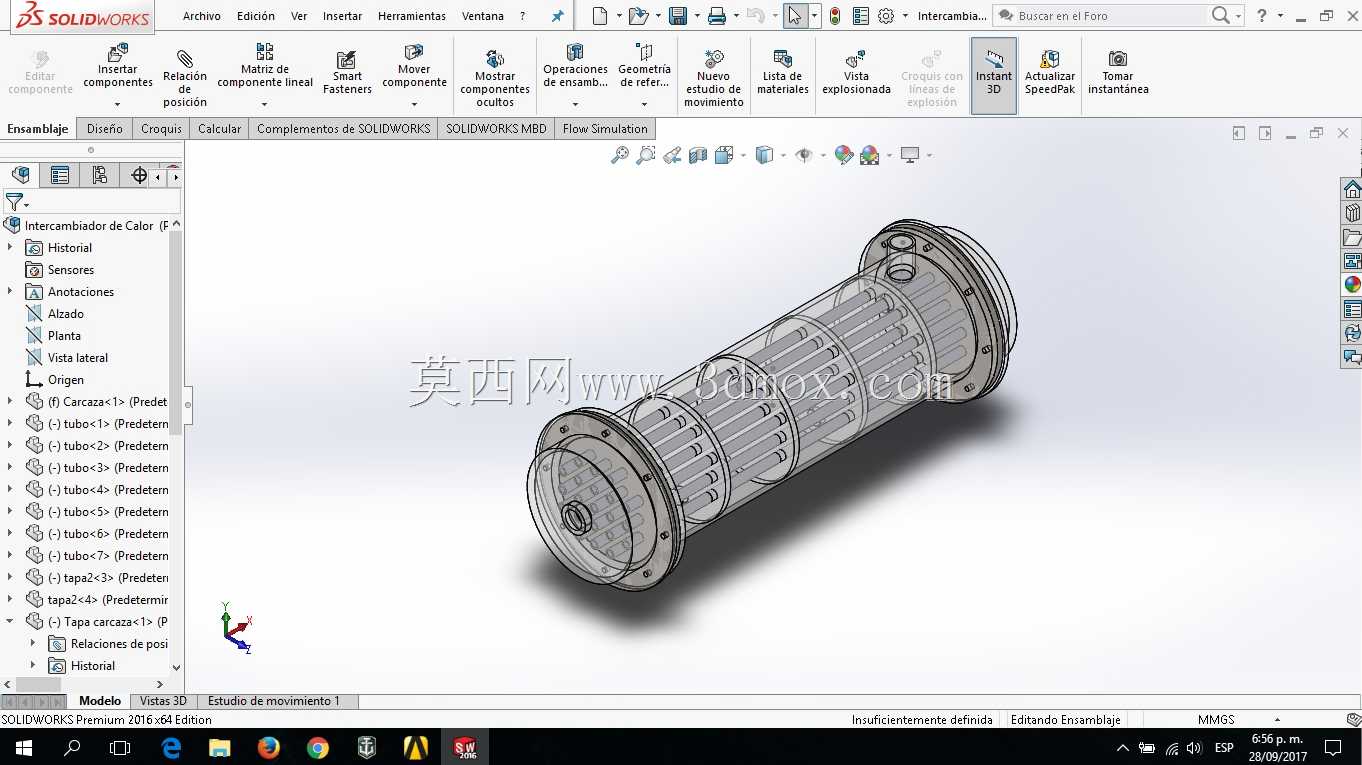

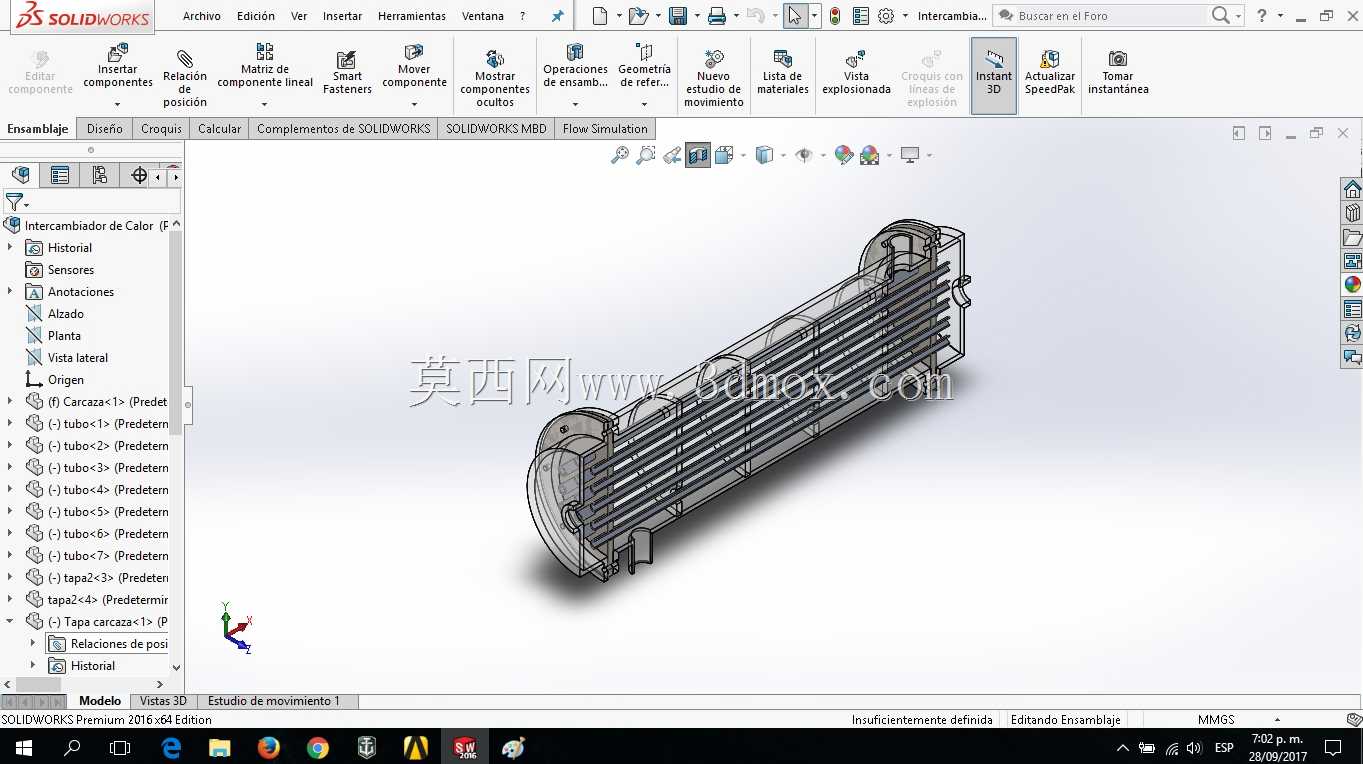

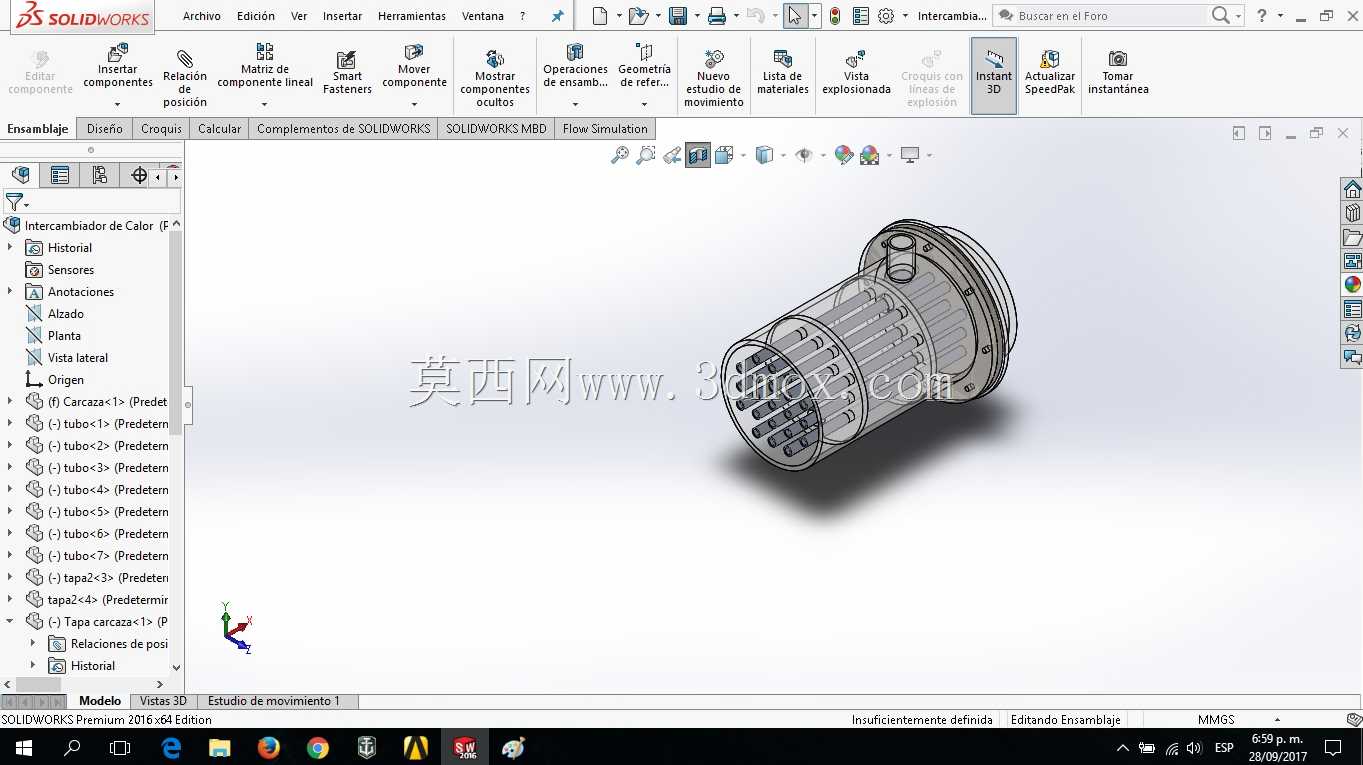

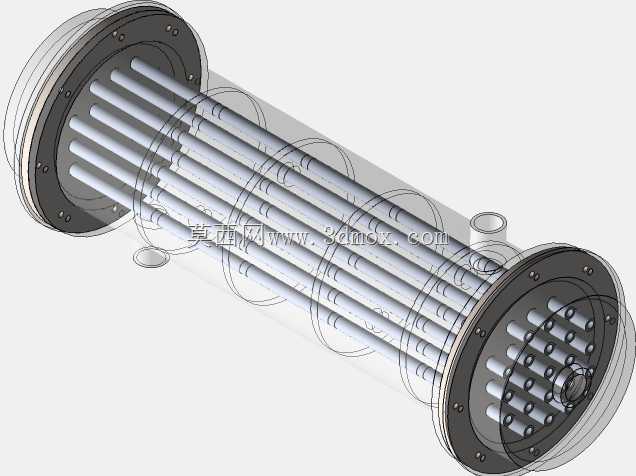

结构设计上，模型完整还原了管壳式换热器的核心部件：两端带法兰的管板用于固定换热管束，筒体内的折流板按照等间距排布，既可以支撑换热管避免管束受流体冲击产生振动，又能引导壳程流体横向冲刷管束，提升壳程的传热效率，避免流体在壳程形成流动死区。两端的封头结构采用可拆卸法兰连接，方便后期对管束进行清洗、检修，符合实际工业设备的维护需求，管程的进出口、壳程的进出口位置都按照常规逆流换热的布局设置，能最大化换热温差，提升整体换热效率。

从安装边界来看，该结构采用卧式安装形式，筒体两端的法兰可直接对接工艺管线，整体为同轴圆柱结构，安装时需要保证筒体水平度，避免管束受重力影响产生偏磨，进出口的法兰端面预留了足够的螺栓操作空间，不需要额外预留过大的检修侧向空间，适合在管线排布紧凑的实验台架或者小型工艺装置中布置。换热管束采用等管径平行排布，管间距符合常规设计规范，既保证了足够的换热面积，又避免了管间间隙过小导致壳程流体阻力过大，折流板的缺口高度按照筒体直径的合理比例设置，兼顾壳程流速与压降的平衡，不会出现壳程阻力过高导致配套泵组功耗超标的问题。

对于结构设计从业者来说，这个模型可以直观理解管壳式换热器的装配逻辑，清楚管板、管束、折流板、筒体、封头之间的配合关系，在做同类型设备选型或者建模时，可以参考其部件的排布逻辑，避免出现结构干涉、流道设计不合理的问题，也能帮助理解不同部件在换热过程中起到的实际作用，而不是只停留在二维图纸的线条认知上。
