紧凑型80规格水冷散热排结构设计

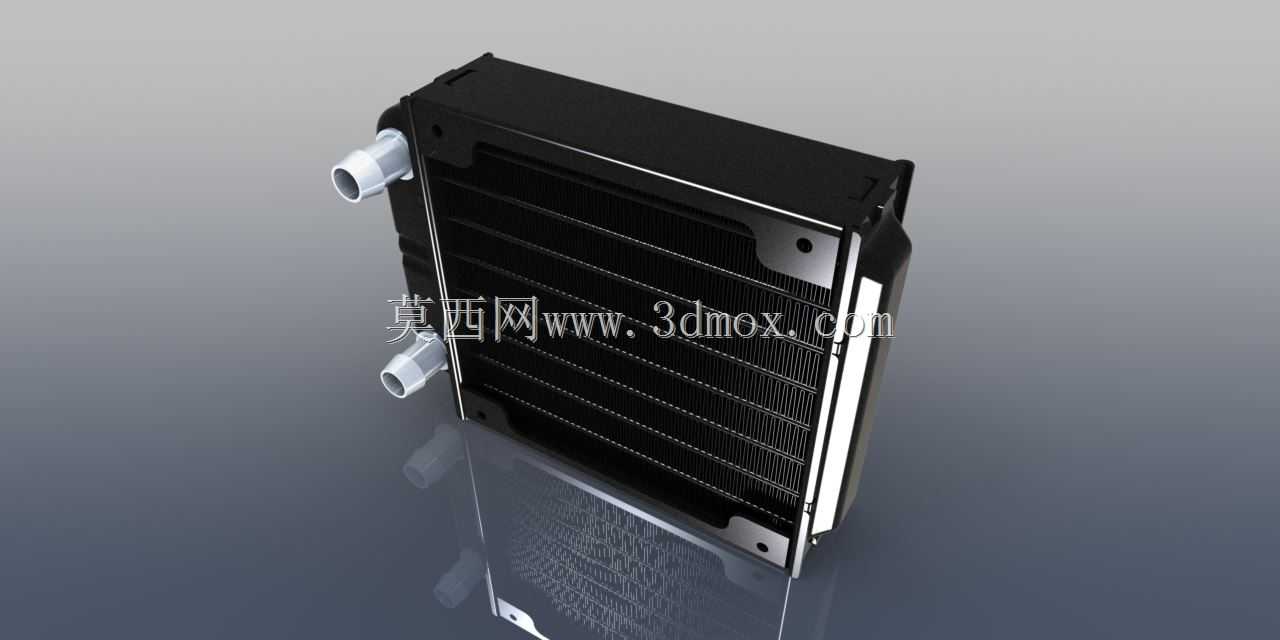

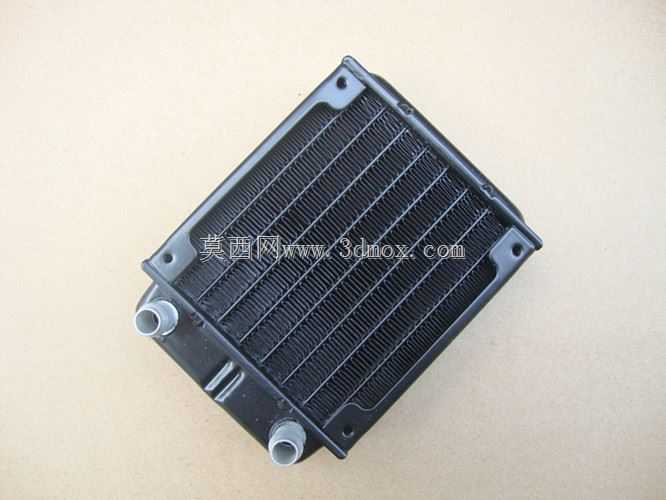

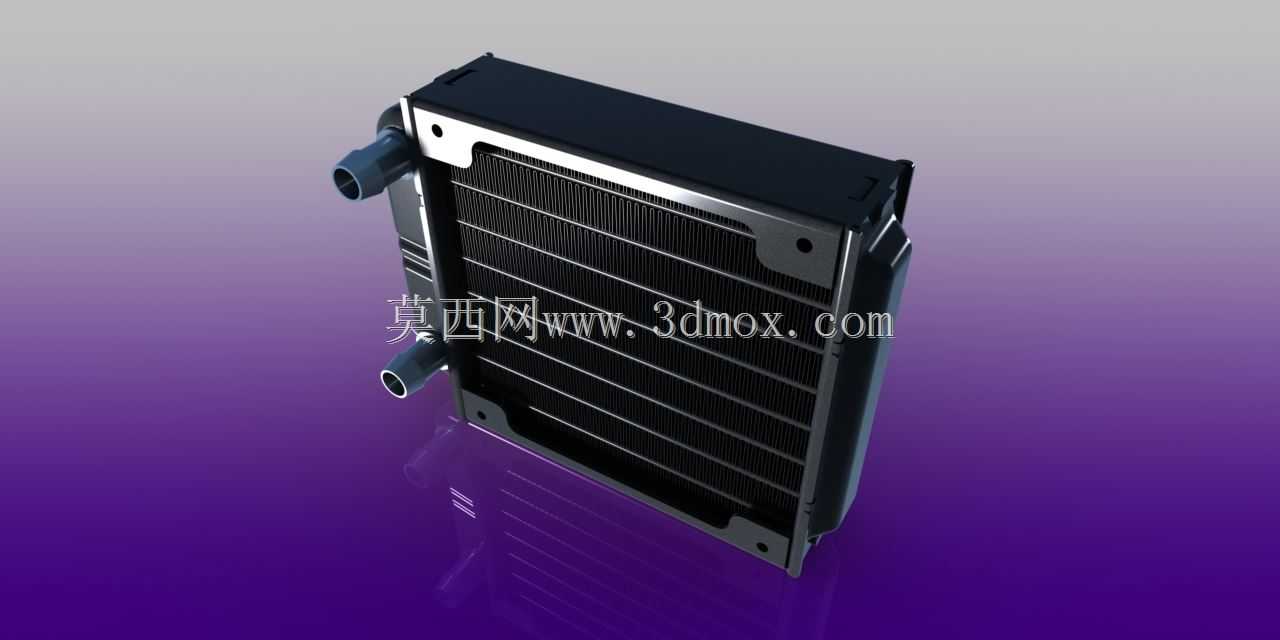

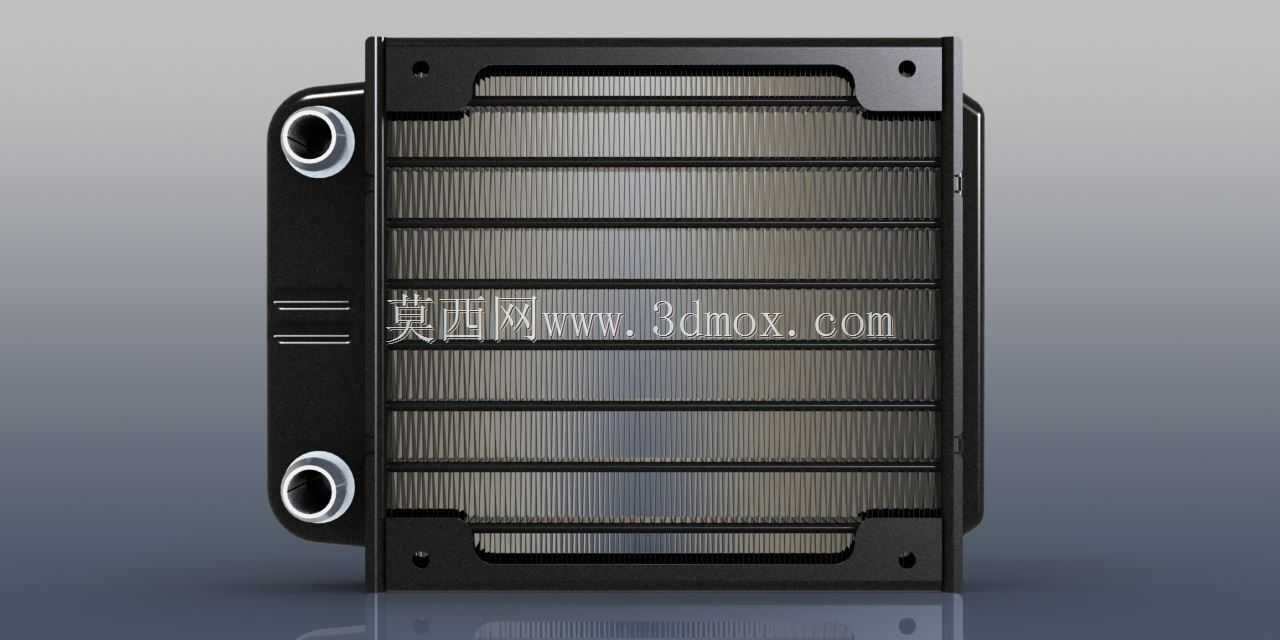

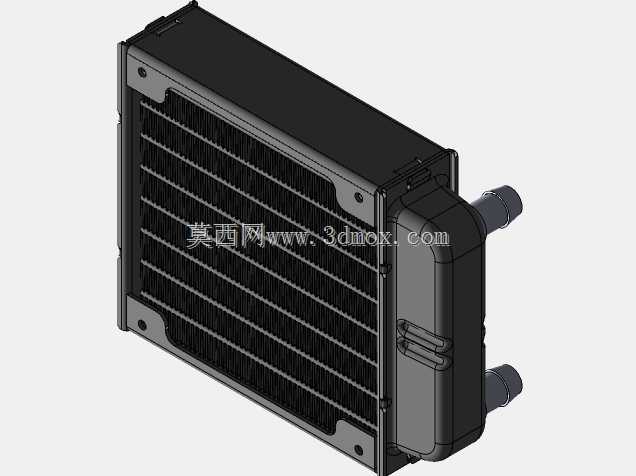

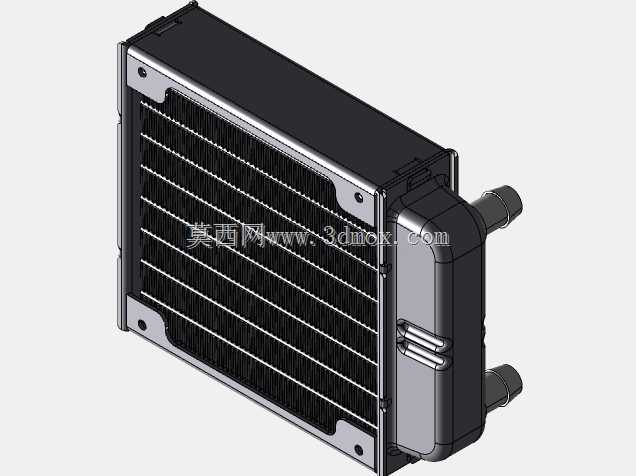

在电子设备液冷散热、小型工业温控回路的设计选型中，这类紧凑型水冷排是非常常见的换热终端部件，很多刚接触散热结构设计的工程师容易忽略安装边界与流道匹配的细节，导致后期装机出现干涉或者换热效率不达预期的问题。这款水冷排的核心功能是通过内部密集的翅片流道，将循环冷却液携带的热量传导到金属鳍片表面，再配合流经鳍片间隙的强制风冷完成热交换，把回路中的热量快速散逸到空气中，相比同规格的风冷散热结构，它的换热效率更高，热负载承载能力更强，适合在空间紧凑、热流密度较高的散热场景中使用。从结构设计思路来看，这款散热排采用了单侧边双水嘴的布局，两个G1/4规格的水嘴垂直布置在排体同一侧的端盖上，这种布局的优势是可以减少管路弯折的空间占用，在机箱或者小型设备内部走管时更灵活，不需要在排体两侧预留水管安装空间，能进一步压缩散热模块的整体安装宽度。排体的主体采用铝制钎焊结构，内部的散热鳍片采用了波浪形折边设计，既可以增加空气侧的换热面积，又能打乱流经鳍片的气流流向，避免层流导致的换热效率下降，同时鳍片与水道壁之间采用满焊连接，尽可能降低接触热阻，保证热量能快速从冷却液侧传导到鳍片表面。从安装边界来看，这款散热排的外形尺寸为长106毫米、宽81毫米、厚25毫米，属于标准80mm风扇适配规格，排体四个角预留了风扇安装孔位，孔位间距完全匹配80mm规格轴流风扇的安装标准，可以直接单风扇安装，也可以根据散热需求在排体两侧对装风扇形成推拉风道。设计时需要注意，排体侧边的水嘴突出长度需要纳入安装空间计算，避免水嘴与设备外壳或者其他内部部件产生干涉，同时水嘴的连接方向可以根据实际走管需求调整，安装时不要过度扭转水嘴避免端盖密封失效。在实际应用场景中，这类小规格水冷排不仅可以用于台式电脑的CPU、显卡水冷散热改装，也可以用在小型激光模组的温控回路、迷你工控主机的散热系统、小型功率电子器件的液冷散热单元中，相比大尺寸120规格的水冷排，它的占用空间更小，适合对安装尺寸有严格限制的紧凑型设备。在结构建模过程中，需要重点关注鳍片的间距均匀性、水道的密封结构设计，以及安装孔位的位置公差，避免后期装配时出现风扇无法对位、水嘴密封不严漏液的问题，排体的边框做了折边加强处理，既可以提升整体结构强度，避免安装时受力变形挤压内部鳍片，也能为风扇安装提供平整的贴合面，保证风扇与排体之间的密封，减少气流旁通带来的风量损失。
