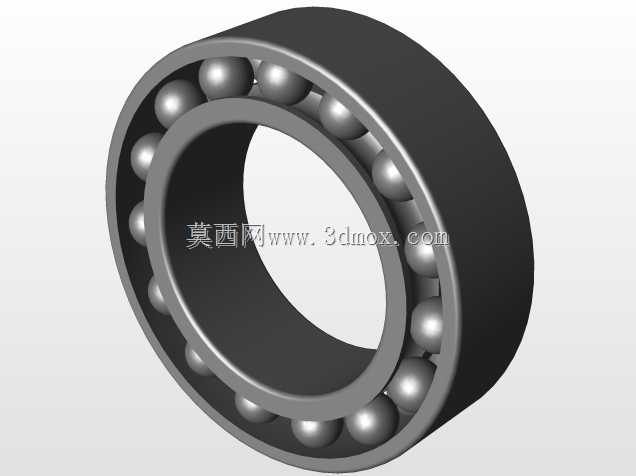

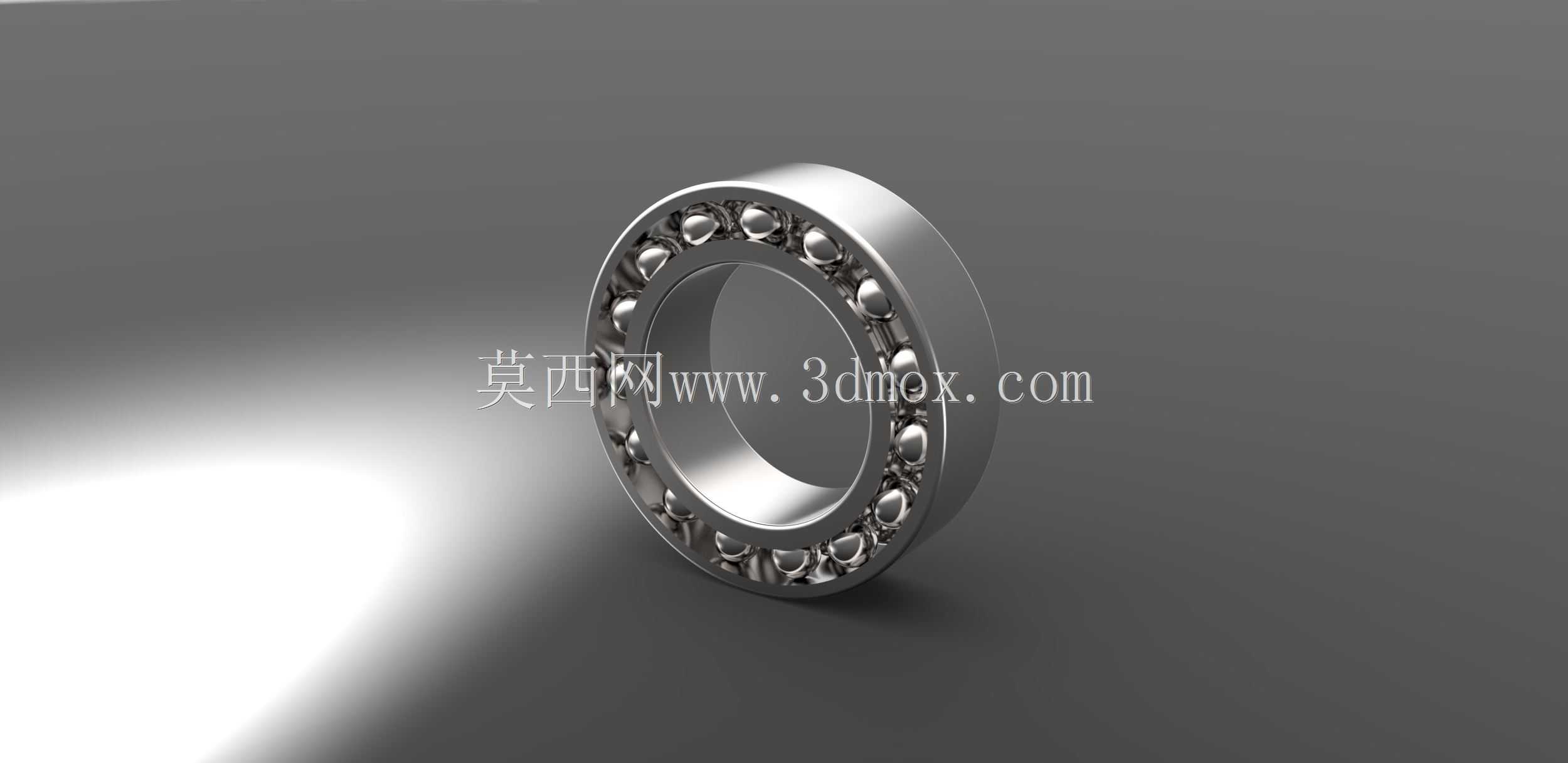

深沟球滚动轴承精密结构三维数模

这款深沟球轴承的三维建模过程，首先从滚道曲率匹配入手，内圈与外圈的滚道圆弧半径略大于钢球半径，保证钢球在滚道内既有足够的接触面积承载径向载荷，又能保留微小的游隙适配高速回转时的热胀冷缩，避免运转卡滞。保持架采用浪形冲压结构，兜孔的间隙设计经过反复校核，既可以将钢球均匀分隔防止相互摩擦碰撞，又不会过度约束钢球的自转与公转自由度，降低运转过程中的摩擦损耗。从实际应用场景来看，这类轴承覆盖了从中小功率电机输出轴、输送机托辊、机床主轴辅助支撑到家用电机、电动工具回转部位的绝大多数中低载荷回转场景，是机械传动系统里应用最广泛的基础支撑零件。设计建模时优先保证了安装基准的尺寸精度，内圈的内径面、外圈的外径面均为同轴度基准，建模时严格控制了两端面的平行度公差，确保安装时可以与轴肩、轴承座端面紧密贴合，不会出现偏载导致的早期失效。钢球的排布数量经过载荷计算匹配，在保证额定动载荷满足使用要求的前提下，尽可能优化钢球直径与数量的配比，兼顾承载能力与极限转速的平衡。不同于角接触轴承需要成对安装承受轴向载荷，这款深沟球轴承可单独承受双向的小幅轴向载荷，在轴系存在少量热伸长时，可通过轴向微量游隙补偿位移，不需要额外添加补偿结构。建模时还原了轴承的倒角细节，内圈内径、外圈外径的安装引导倒角做了圆弧过渡，既可以避免安装时锐边划伤轴与轴承座的配合面，也能在压装过程中起到导向作用，降低装配难度。密封结构的预留槽位也在模型中有所体现，可根据使用场景适配接触式橡胶密封或者非接触式铁封，满足不同粉尘、润滑环境下的防护需求，防止润滑脂泄漏同时阻挡外界杂质进入滚道磨损工作面。从安装边界来看，模型标注的配合尺寸可直接用于轴与轴承座的公差配合选型，内圈与轴采用基孔制过渡配合，外圈与轴承座采用基轴制间隙配合，适配不同转速、载荷工况下的配合松紧需求，避免过盈量过大导致轴承游隙消失，或是间隙过大出现跑圈磨损。
