剪叉式丝杆驱动升降作业平台结构

这款剪叉式丝杆驱动升降作业平台，核心适配仓储场景下的短距离物料垂直转运需求，日常可承担仓库内托盘货物的抬升作业，也能完成货台与货运卡车车厢之间的高度差衔接，解决人工搬运重货上下车的劳动强度问题，也避免了叉车装卸时对场地宽度的硬性要求，在窄通道仓库、小型物流站点的装卸场景下适配性更强。

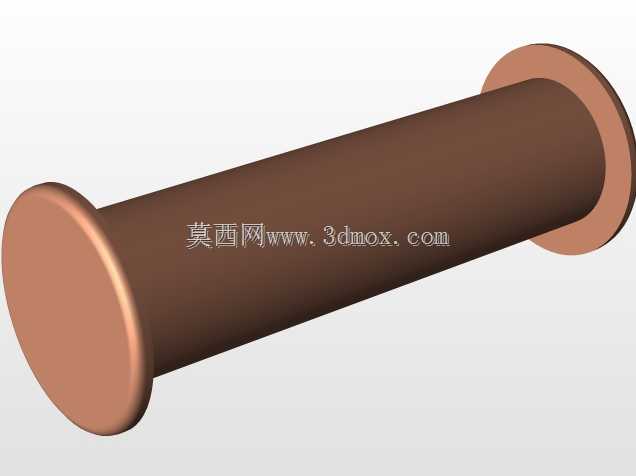

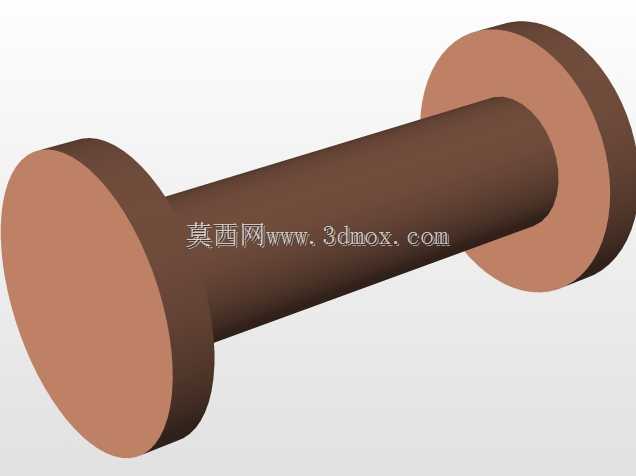

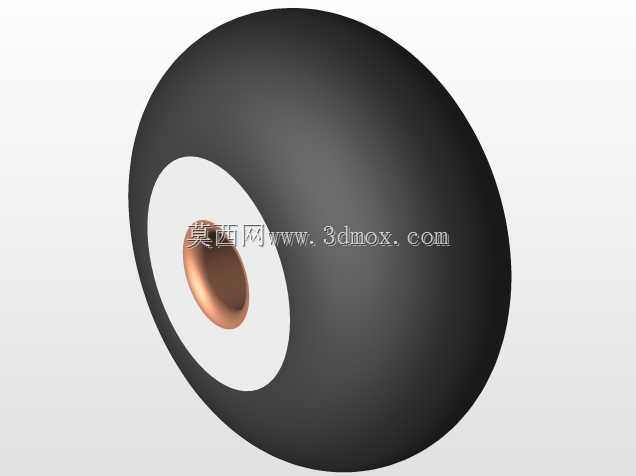

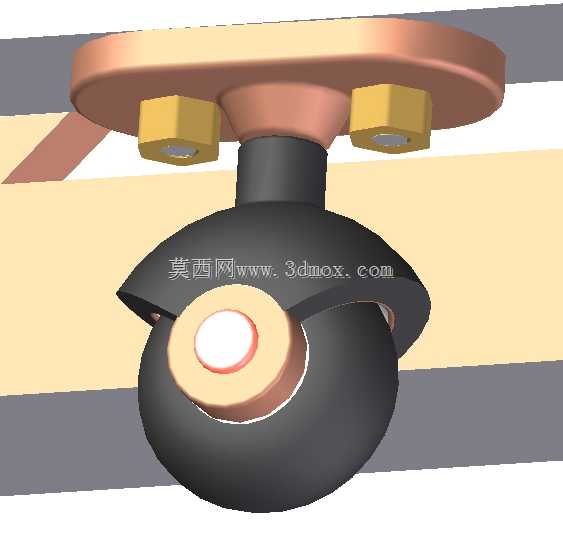

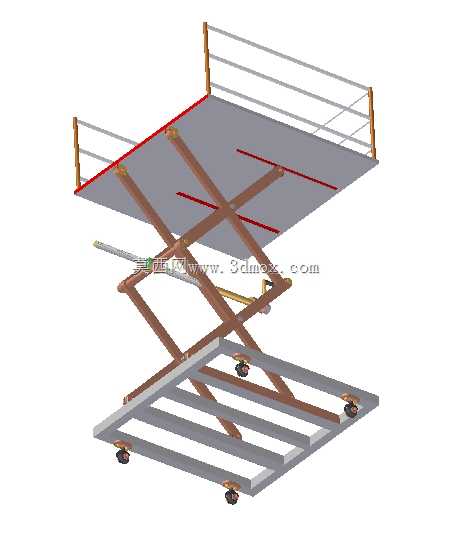

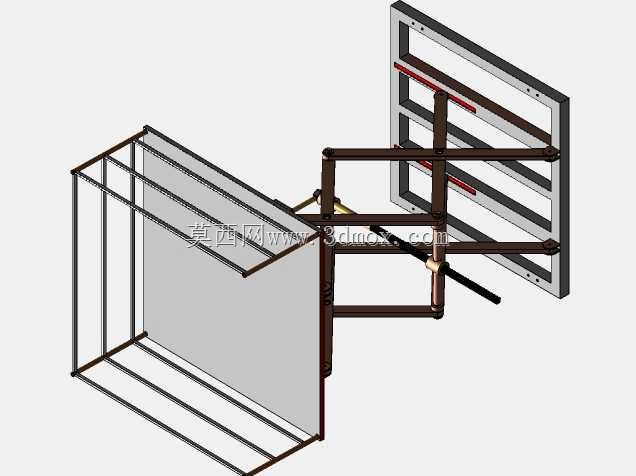

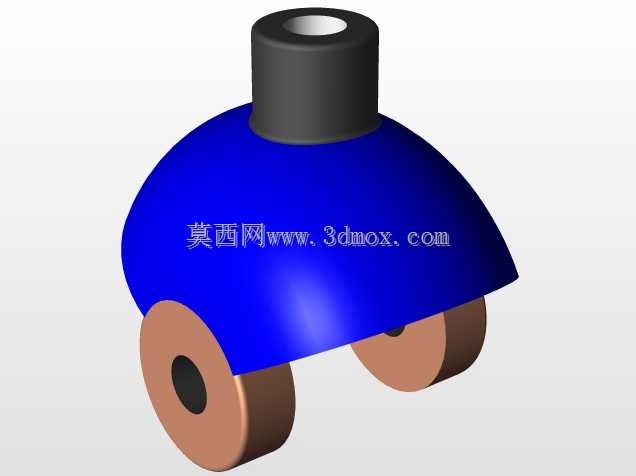

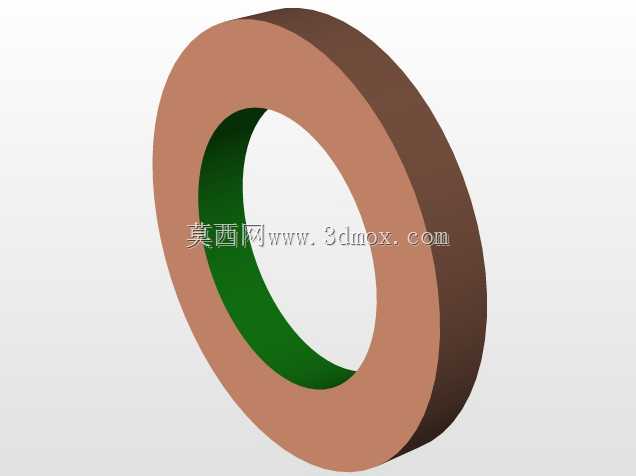

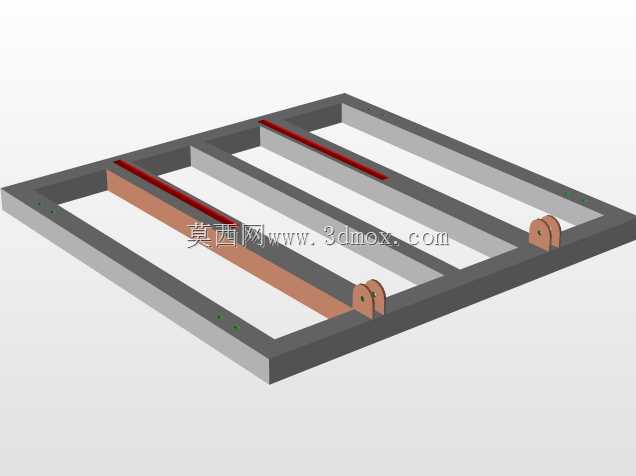

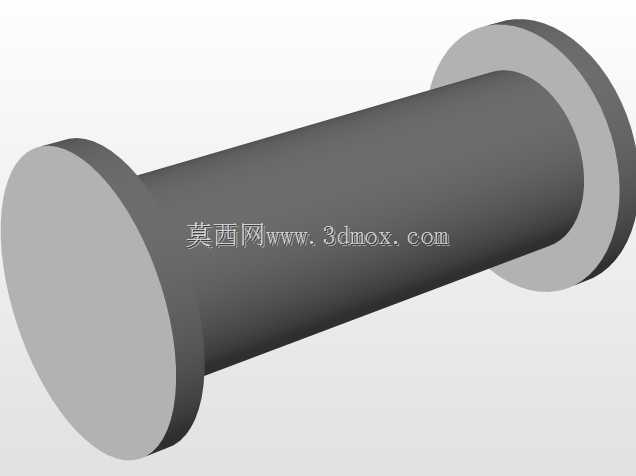

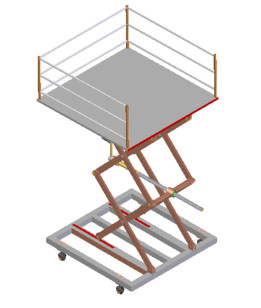

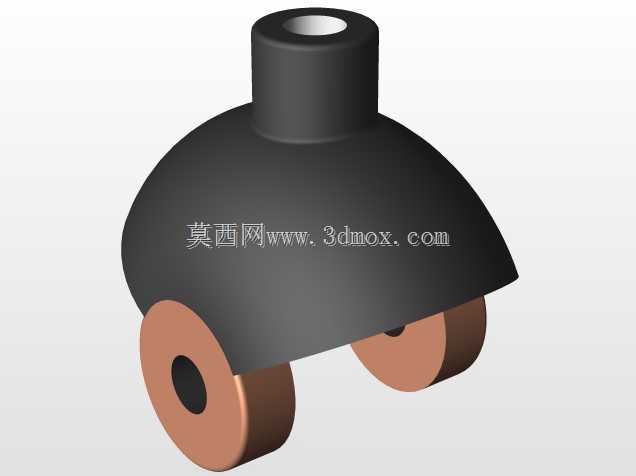

从结构设计逻辑来看，设备采用单组剪叉臂作为承载支撑结构，剪叉臂的铰接点均做了耐磨衬套的预留设计，降低长期往复升降过程中的铰接磨损量，驱动端采用丝杆传动结构，相比液压驱动的升降结构，不存在液压油泄漏污染仓储货物的风险，同时停位精度更高，不会出现液压系统内泄导致的平台缓慢沉降问题，适合对停位高度有精准要求的物料对接场景。底部框架采用型钢拼焊结构，框架下方预留了脚轮安装位，既可以做固定工位的安装使用，也可以加装脚轮实现车间内的灵活转场，适配多工位轮流作业的使用需求。

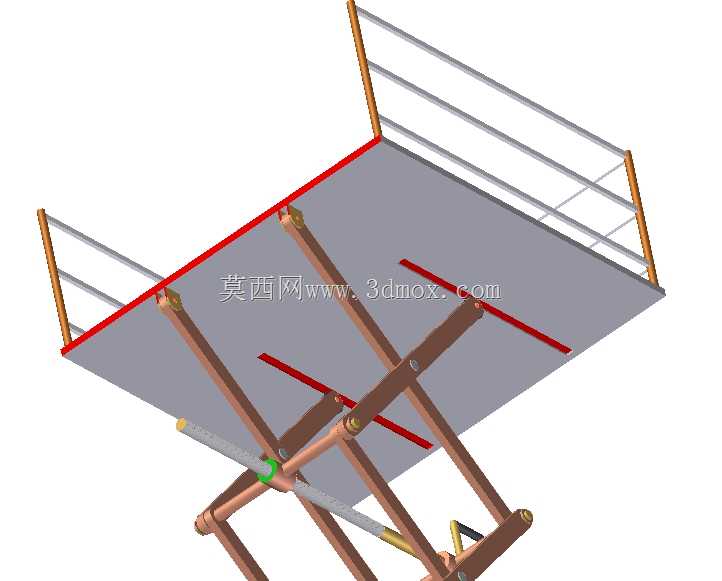

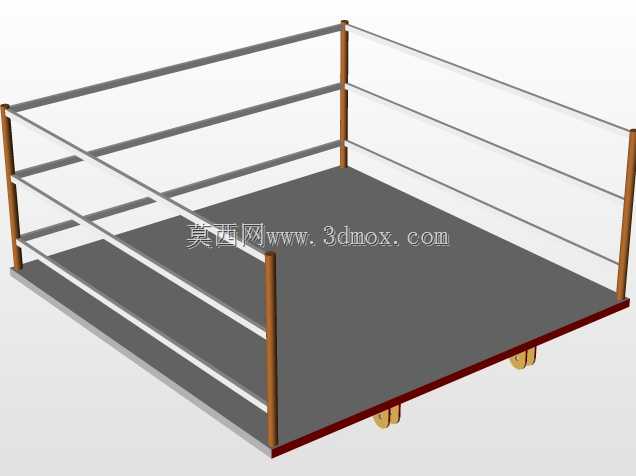

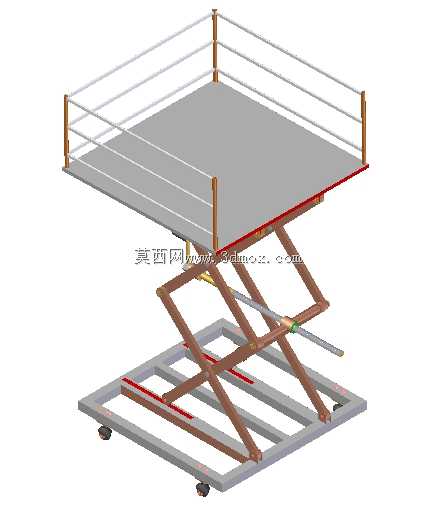

平台台面边缘设置了可拆卸式护栏，护栏采用圆管插接结构，在搬运大尺寸超出台面边界的物料时，可以快速拆除护栏避免干涉，日常作业时护栏可以防止台面上的物料意外滑落，也能给站在台面上的作业人员提供防护。平台的升降行程设计覆盖常规货运卡车的车厢高度范围，最低位时与仓库地面齐平，方便手动液压车直接将托盘货物推到台面上，抬升到最高位时可匹配多数4.2米及以上货运车辆的车厢底板高度，无需额外搭建过渡跳板。

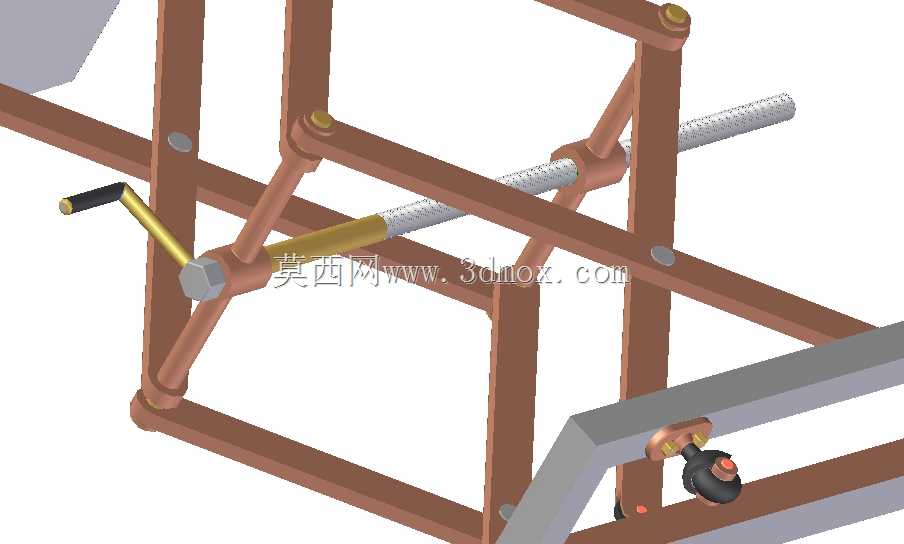

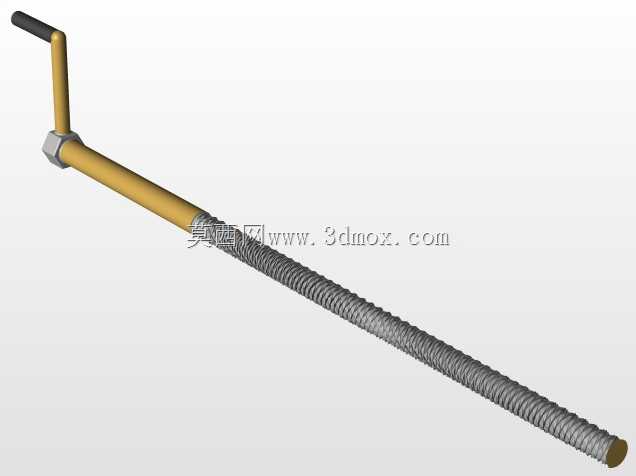

安装边界方面，设备底部框架的占地面积控制在常规托盘尺寸的1.5倍范围内，固定安装时仅需要在地面做简单的预埋螺栓固定即可，不需要深挖地坑，对于已经完成地面硬化的老旧仓库改造非常友好，不会破坏现有地面结构。剪叉臂的展开轨迹做了干涉校验，升降全过程中剪叉臂不会超出底部框架的外轮廓边界，周边预留100mm的安全间隙即可正常安装使用，不会占用过多的仓储通道空间。丝杆的驱动端预留了手动摇柄接口和动力输入接口，既可以在无电源的场景下手动操作升降，也可以加装减速电机实现电动升降，拓展性较强，用户可以根据自身的使用场景灵活选择驱动方式。台面的承载面采用花纹钢板设计，表面做防滑处理，避免托盘或者物料在升降过程中出现滑移，台面边缘设置了挡边，进一步防止小尺寸物料从台面缝隙掉落。
