剪叉式手动升降作业支撑平台结构

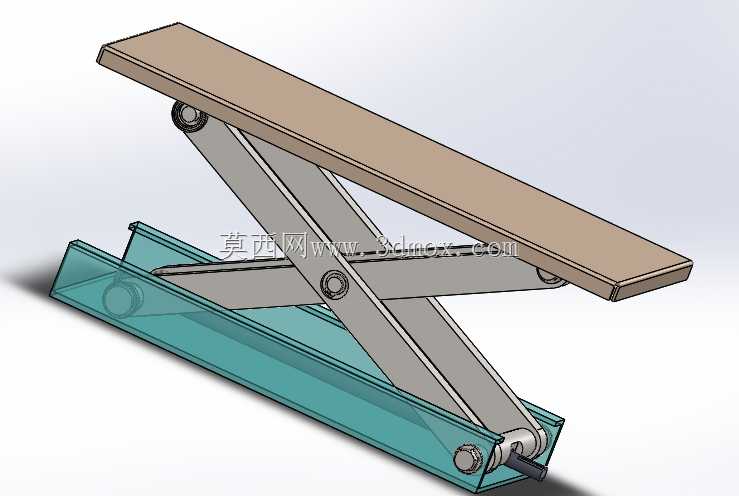

这款剪叉式升降结构在轻载工位作业、小型设备检修、物料短距离举升场景中应用十分广泛，常见于车间流水线旁的工件高度适配、汽修门店小型部件托举、仓储环节低位货物的抬升码放，不需要外接动力源的特性让它在无供电的临时作业场景下也能稳定发挥作用。从功能特性来看，它依靠交叉铰接的剪臂实现垂直方向的升降动作，底部滑槽为剪臂下端提供滑动导向，上端与承载平台铰接，通过端部的丝杆转动带动剪臂下端收拢或张开，以此调整平台高度，升降过程中剪臂的对称受力结构能保证平台始终保持水平状态，不会出现偏载侧倾的问题，丝杆传动的自锁特性还能让平台停留在行程范围内的任意高度，不需要额外加装锁止机构就能保证作业时的支撑稳定性。设计过程中优先考虑了结构的受力合理性，剪臂采用等长对称布置，铰接点的位置经过受力校核，保证举升过程中各铰接点的受力均匀，避免局部应力集中导致的结构变形；底部基座采用槽型钢结构，既为剪臂滑动提供了安装基准，也能通过自身结构刚度抵消升降过程中的侧向力，不需要额外做地脚固定就能在平整地面上稳定放置；承载平台采用平板式结构，表面预留了工装安装的孔位，可以根据实际使用需求加装夹具、防滑垫或者物料限位结构。从安装边界来看，该结构完全收回时整体高度较低，占用的垂直空间小，方便在低矮空间内存放转运，完全伸出时的举升高度覆盖常规轻载作业的高度需求，底部基座的长宽尺寸适配常规作业工位的占地要求，不需要对作业地面做特殊改造，直接放置在平整的水泥地面上即可投入使用；铰接位置采用销轴配合耐磨衬套的结构，长期使用磨损后只需要更换衬套就能恢复配合精度，维护成本极低，整体结构没有复杂的液压或电控元件，故障率远低于动力驱动的升降设备，适合对可靠性要求高、维护条件有限的作业场景。在实际选型适配时，可以根据承载需求调整剪臂的板材厚度、丝杆的直径参数，也可以在平台表面加装不同的工装附件来适配不同的作业需求，比如加装滚轮实现承载平台的水平微调，或者加装防护栏满足高空作业的安全要求，整体结构的模块化程度较高，改型适配的成本较低，能覆盖多数轻载举升的作业需求。
