三丰数显无尖测微指示器具结构设计

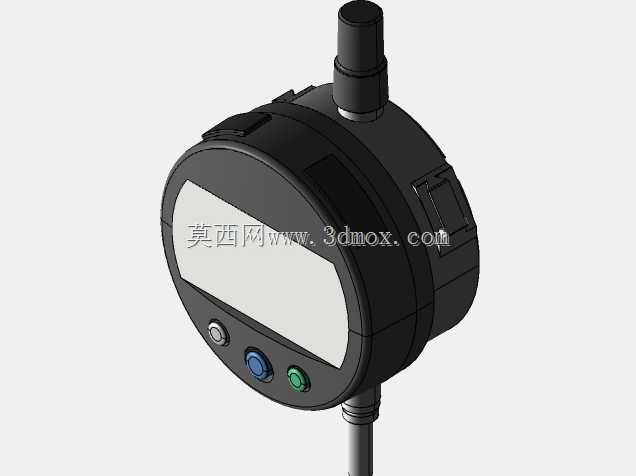

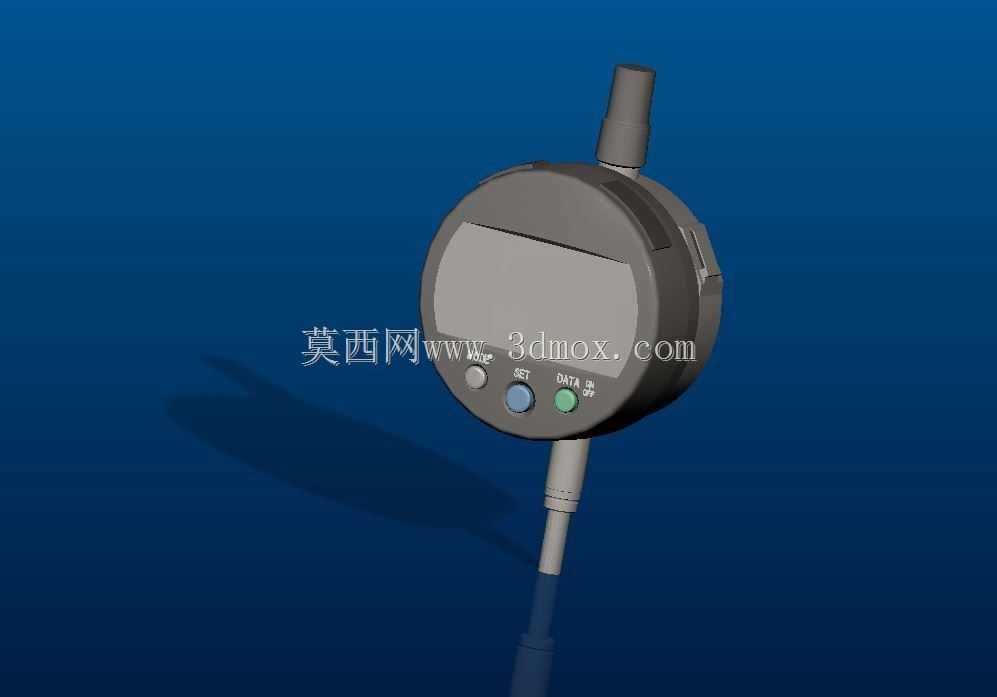

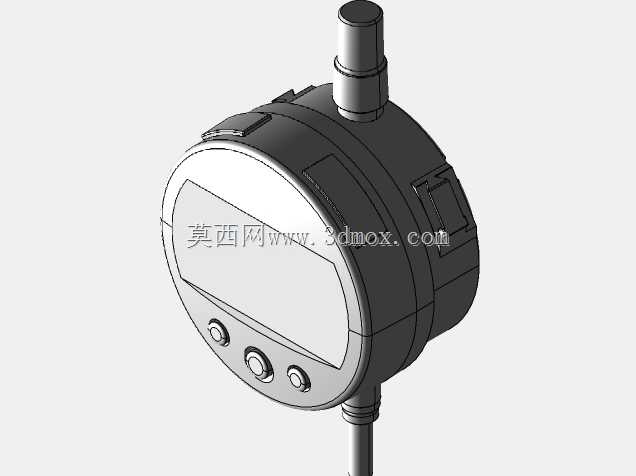

这款无尖式数显指示器具，主要面向精密加工现场的尺寸形位公差检测场景，在机加工工序间抽检、工装夹具装夹定位校准、模具合模间隙检测、自动化产线在线位移反馈环节都有广泛应用，相比传统带尖测头的指示表，无尖平测端的设计更适配薄壁件、软质金属、镀膜工件表面的接触测量，不会在被测件表面留下压痕损伤，也能避免尖测头磨损带来的示值误差漂移。从结构设计逻辑来看，整体采用了经典的百分表类安装基准，夹持杆直径沿用行业通用的标准尺寸，可直接适配现有磁性表座、高度尺架、专用检具的安装孔位，不需要额外制作过渡转接件，测杆的伸缩行程覆盖常规精密检测的位移量程范围，测杆运动方向与表体轴线同轴，保证测量力沿被测面法向传递，减少侧向分力带来的测量误差。表体的人机交互部分做了针对性优化，圆形壳体的握持弧度贴合检测人员手持操作的手感，侧边设置的功能按键分别对应单位切换、数值置零、公差预设功能，按键的凸起高度做了限位设计，戴薄劳保手套操作时也能准确触发，不会出现误触情况；正面的数显屏采用倾角嵌入式安装，操作人员站立或俯身检测时都能清晰读取数值，避免反光造成的读数困难。内部结构上，测杆的位移通过光栅传感模块转换为数字信号，相比传统齿条齿轮传动的机械指示表，不存在传动间隙带来的回程误差，测杆的导向部分采用无油润滑的滑动衬套，长期往复使用也不会出现卡顿、迟滞的情况，测量力保持在稳定的区间内，既保证测头与被测面可靠接触，又不会因压力过大造成薄壁件变形。在安装边界设计上，表体后盖为平面结构，可直接贴合安装在专用检具的定位面上，后盖预留的安装螺孔与行业通用安装尺寸匹配，测头端面为硬质合金平端面，耐磨性能优异，长期接触金属被测面也能保持端面平面度，测杆的防护套采用伸缩式结构，可阻挡加工现场的切削液、金属碎屑进入表体内部，提升恶劣车间环境下的使用寿命。日常使用中，这类指示器具可直接替换同规格的机械百分表、千分表，不需要改变现有检测工装的结构，数显输出的数值可直接对接数据采集终端，实现检测数据的自动记录与溯源，适配现在制造业数字化检测的升级需求，在精密零部件批量检测、设备精度校准、工装调试试制等场景下，能有效降低检测人员的读数误差，提升检测效率。
