环形感应检测传感器结构设计

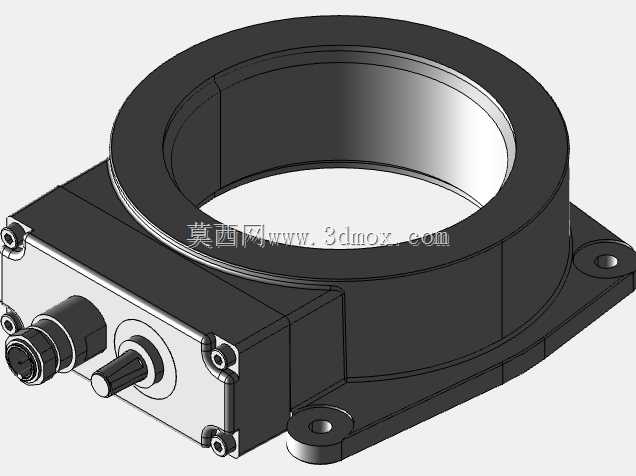

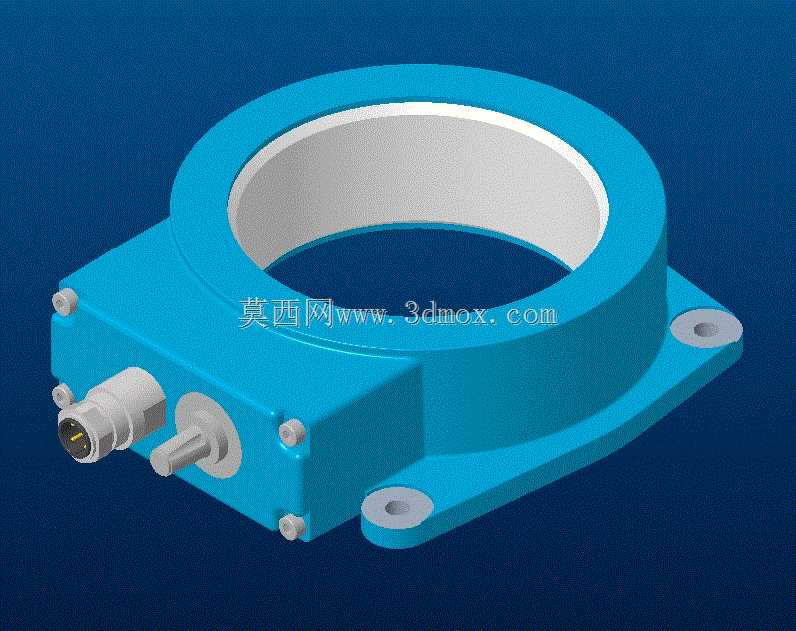

　　这款环形感应检测元件，主要应用在自动化产线的金属物件计数、高速运动金属零件到位检测、线材穿通状态判定场景，比如紧固件分拣线上的螺丝螺母过料计数、冲压设备的出料误送检测、线束装配工位的金属端子到位确认，相比普通对射式光电传感器，它不受透明材质、粉尘、切削液飞溅的干扰，检测稳定性在机加工、冲压、包装这类工况复杂的车间里表现更可靠。从结构设计来看，主体采用带安装法兰的方形基座叠加环形检测头的布局，环形检测圈内孔是核心检测区域，金属物件从内孔穿过时就能触发感应信号，不需要额外的反射板或者对射端配对，安装时只要保证被检测物件的通行路径完全落在环形内孔的有效检测区间内即可，不会因为物件姿态偏移出现漏检。

　　基座侧面预留的航空插头接口，是标准的工业快插连接结构，接线时不需要拆开机壳，直接对准卡扣插合就能完成电气连接，旁边的金属调节轴是灵敏度调节结构，现场调试时可以根据被检测金属件的大小、材质、通行速度调整触发阈值，比如检测细小的弹簧钢件时调高灵敏度，检测大尺寸铸铁件时适当调低灵敏度避免相邻物件误触发。安装法兰上的两个固定孔做了沉台设计，用内六角圆柱头螺钉固定时，螺钉头完全沉入沉台内，不会突出安装面干涉被检测物件的通行路径，法兰和基座做了一体化的加强筋过渡，长期受设备振动影响也不会出现法兰断裂的问题。

　　环形检测头的内孔做了光滑倒角处理，被检测的线材或者小零件快速穿过时，不会被孔边的锐边刮伤表面，对于表面质量要求高的精密五金件检测场景，这个细节能有效避免工件外观不良。整个壳体采用硬质工程塑料注塑成型，表面做了哑光处理，不会因为车间照明反光干扰周边的光电检测元件，壳体的拼接缝隙做了密封胶条嵌装设计，能阻挡车间里的切削液雾气、金属粉尘进入壳体内部，适配多数工业现场的防护要求。从安装边界来看，这款传感器的整体安装高度不高，在空间紧凑的设备内部安装时，不需要预留太大的垂直安装空间，法兰上的安装孔距是固定的标准尺寸，和市面上多数环形传感器的安装孔位兼容，旧设备替换时不需要重新打孔攻丝，直接拧上原有螺钉就能完成安装。

　　电气连接端的插头朝向侧面，不会和从环形孔穿过的线材或者工件产生干涉，布线时可以顺着设备侧壁走线，不会因为线材悬垂被运动部件刮扯。调试的时候要注意，环形内孔的有效检测区域是靠近基座一侧的半圈范围，安装时尽量让被检测物件的通行路径贴近基座侧，能获得最稳定的检测信号，不要让物件贴着内孔的最外侧边缘通行，避免出现信号跳变。另外调节灵敏度的时候，要先让被检测物件以实际生产的最快速度穿过内孔，慢慢调高灵敏度直到每次过件都能稳定输出信号，再往回微调一点阈值，避免旁边的金属设备机架干扰触发。这款传感器的结构设计没有多余的冗余部件，所有外部结构都服务于安装、调试、防护三个核心需求，没有为了外观做多余的曲面造型，整体方正规整，建模的时候可以先绘制基座的方形基体，再拉伸环形检测头结构，之后切除安装孔、接口安装位、调节轴安装位，最后倒出安装孔的沉台、内孔的倒角和各边的工艺圆角即可，各部分的壁厚保持均匀，避免注塑成型时出现缩痕，壳体的拼接止口做了错位设计，既能提升密封性能，也能在装配时快速定位上下壳体，不需要额外做定位治具。
