德标规格薄板冲压成型模具结构

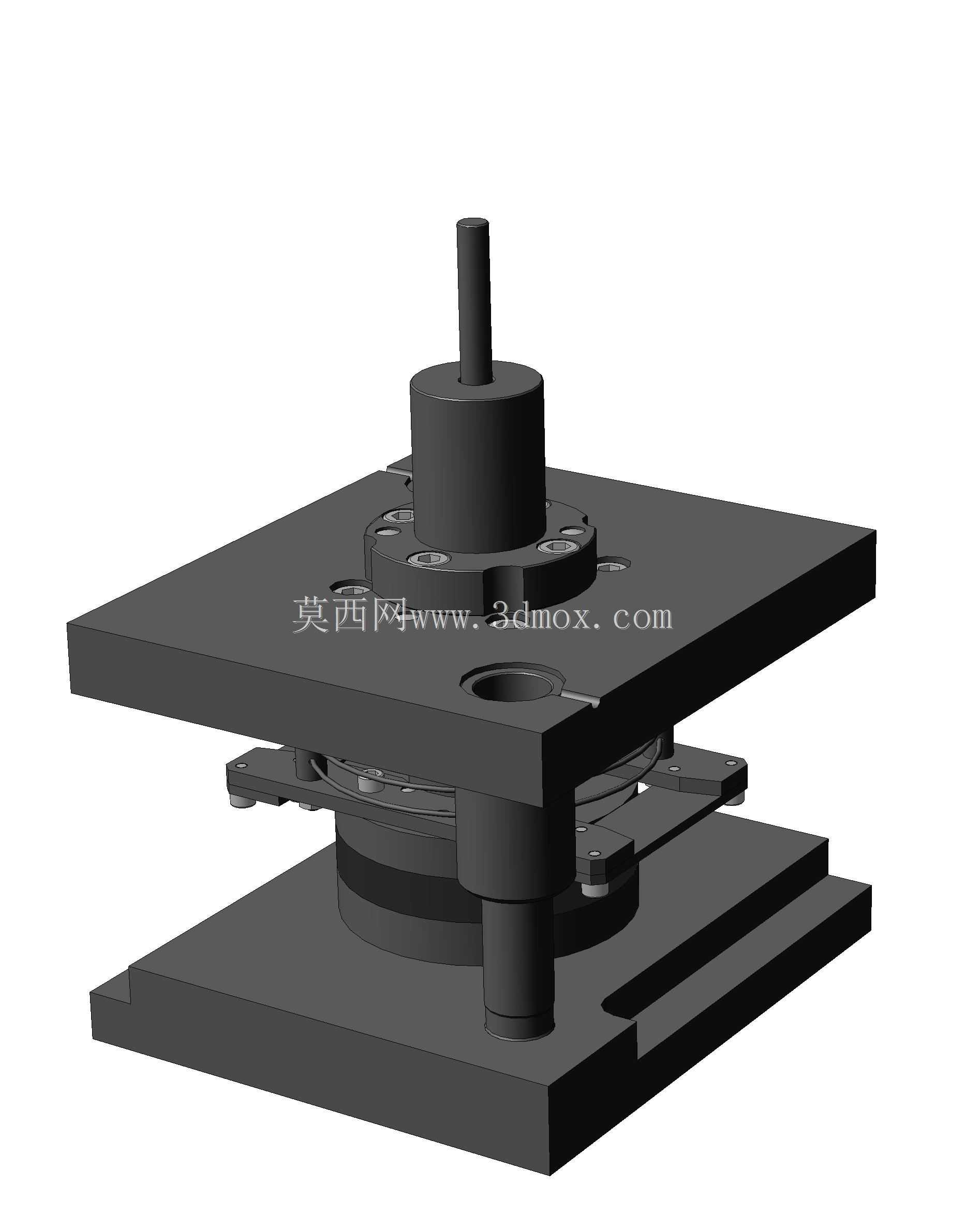

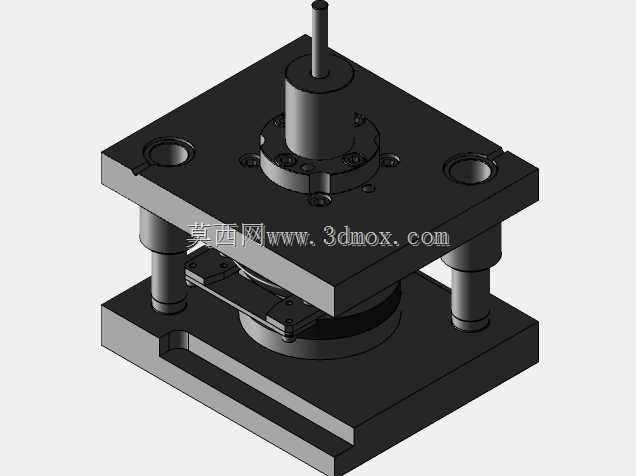

这套冷冲压成型结构适配德标40×50×1规格的薄板件加工需求，日常多用于小尺寸五金零件的批量冲制作业，在消费电子五金配件、小型家电结构件、低压电器接触片的生产场景中十分常见，对应冲床设备的安装接口完全匹配常规中小型开式压力机的工作台装夹尺寸，上下模座的安装孔位按照通用模架标准排布，无需额外加工过渡板即可完成设备装夹。整套结构采用典型的导柱导向模架布局，上下模座选用45号钢调质处理，保证长期受冲击载荷下的结构刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中可精准保证凸凹模的对位精度，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分集成了模柄、凸模固定板、卸料板结构，模柄直径适配常规冲床的滑块装夹孔，安装时无需额外配做连接法兰，凸模与固定板采用H7/m6过渡配合，更换维修时可快速拆装替换；卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲裁完成后可及时将箍在凸模上的板料脱出，避免带料问题影响连续作业。下模部分设置了凹模固定板、定位销、漏料通道，板料送进时依靠侧边定位块完成X、Y两个方向的位置限定，操作人员无需反复调整料片位置即可保证冲裁位置一致性，冲裁完成的成品件可通过下模座的漏料孔直接落入下方收料盒，无需额外人工取件。设计过程中充分考虑了小尺寸零件冲压的作业特点，模架整体外形紧凑，占用冲床工作台面空间小，导向部件做了防尘密封处理，适配车间多粉尘的作业环境，日常维护仅需定期给导柱加注润滑脂即可，无需复杂的拆解保养。上下模的合模行程经过匹配计算，对应1mm厚度板料的冲裁刃入量控制在1.2mm，既保证冲裁断面完整无连料，又避免凸模进入凹模过深加剧刃口磨损，刃口部分采用镶嵌式结构，刃口磨损后仅需更换镶嵌的刃口镶块，无需整体更换模座，大幅降低后期的维护成本。整套结构的闭合高度、开模行程参数均匹配16吨及以上吨位的普通开式冲床，车间现有常规冲压设备无需调整参数即可直接上线使用，适配连续批量的单工序冲制作业，也可加装送料机构改装为简易级进冲压工位，适配不同规模的五金加工车间生产需求。
