三工位级进式冲孔冲压模具结构

这套三工位冲孔冲压工装，主要面向五金薄板连续冲裁加工场景，常见于家电五金配件、低压电气安装件、小型五金支架的批量冲孔工序，可在单次压力机滑块行程周期内，依次完成条料的定位预压、初孔冲裁、精修冲孔三个工步，相比单工位冲孔模，能减少条料多次装夹的定位误差，提升薄料冲孔的位置精度与加工效率。

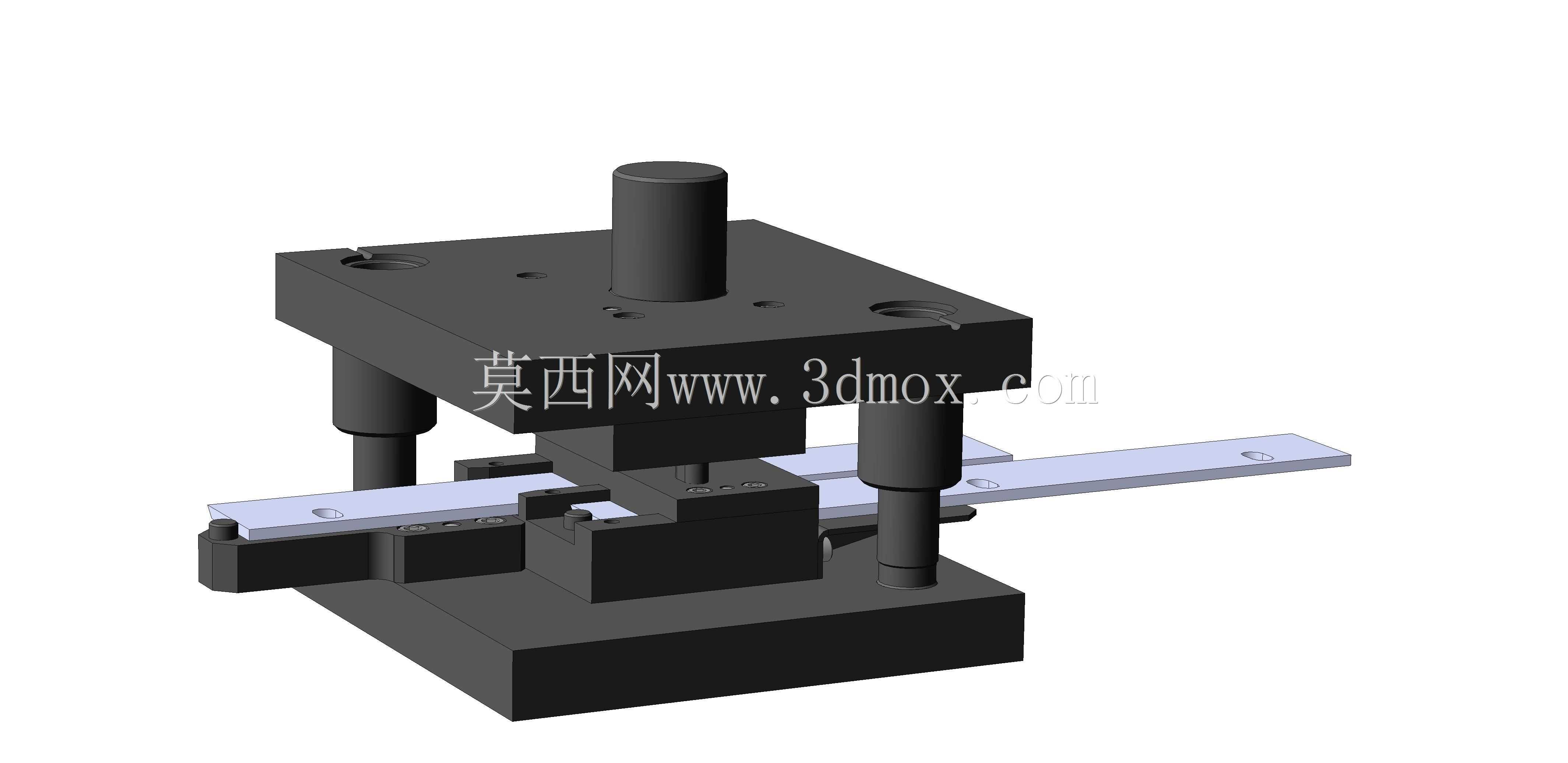

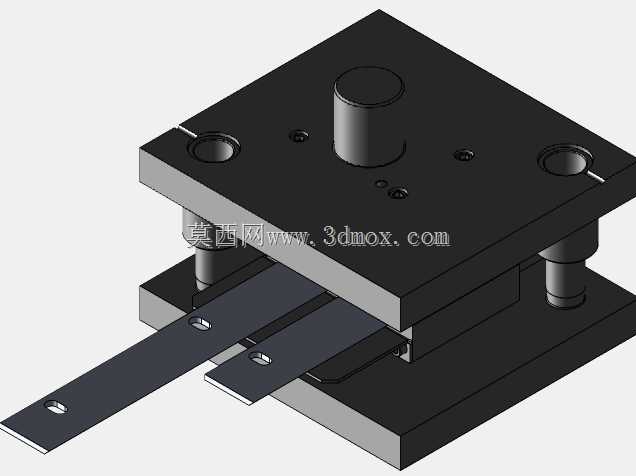

从结构布局来看，整套工装采用标准冷冲模模架搭建，上下模座通过对角布置的导柱导套实现合模导向，导柱配合间隙控制在H7/h6精度区间，可承受连续冲裁过程中的偏载力，避免冲头出现啃模、崩刃问题。上模部分的模柄采用标准压入式结构，可直接适配普通开式压力机的滑块安装孔，无需额外加装转接法兰，安装时仅需保证模柄与滑块孔的同轴度，锁紧压块即可完成固定，适配市面多数公称压力16t-40t的开式可倾压力机。

下模部分设置了连续式条料导料板，导料板间距可根据条料宽度做微调，条料沿导料板送进过程中，三个工位依次排布：第一工位设置弹性定位销，待条料送进至定位位置后，弹性压料块先压紧条料表面，避免冲裁过程中材料出现翘曲移位；第二工位为粗冲工位，冲头直径比最终孔径小0.1mm-0.15mm，先去除大部分冲孔余量，降低第三工位精冲的冲裁力；第三工位为精修冲孔工位，冲头与凹模的冲裁间隙控制在料厚的5%-8%，可保证冲孔断面的光亮带占比超过80%，孔壁无明显撕裂带，满足后续装配的公差要求。

设计过程中针对薄料冲裁的常见问题做了对应优化：卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，合模时卸料板先压紧材料，冲裁完成后弹簧推动卸料板及时箍住冲头完成卸料，避免条料粘连在冲头上随上模上行；下模的凹模镶块采用快换式结构，每个工位的凹模镶块可单独拆卸更换，当某一工位的凹模刃口出现磨损崩缺时，无需拆卸整套下模，仅需拧出镶块固定螺钉即可完成更换，大幅减少工装维护的停机时间。

安装边界方面，整套工装闭合高度控制在180mm-220mm区间，上下模座的安装孔位符合标准冷冲模的安装尺寸规范，模座周圈预留的压板槽宽度为20mm，可适配常规机床压板的固定需求，条料送进方向的总长度控制在300mm以内，不会超出普通开式压力机的工作台面范围，无需额外加长工作台即可完成安装调试。实际生产过程中，配合自动送料机使用时，可实现连续无人化冲裁作业，冲孔位置精度可稳定控制在±0.02mm以内，单工步冲裁频次可达到60次/分钟，适配厚度0.5mm-2mm的冷轧钢板、铝板、铜板等常用五金冲压材料的冲孔加工。
