工业传动滚子链条结构三维设计作品

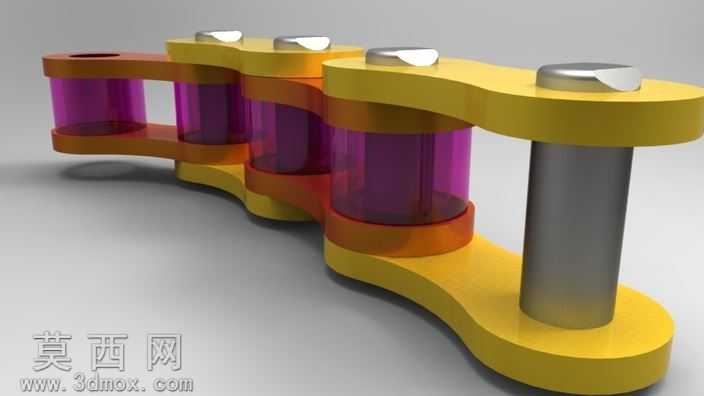

本作品为工业传动用滚子链条的三维结构设计，建模过程以还原链条实际装配逻辑与运动特性为核心思路，首先基于标准滚子链的尺寸规范，拆分出内链板、外链板、销轴、套筒、滚子五大核心组成零件，在三维建模环境中逐一完成单个零件的参数化绘制。建模时优先保证各零件的配合精度：内链板与套筒采用过盈配合的尺寸设定，外链板与销轴同样设置过盈装配参数，而套筒与销轴、滚子与套筒之间则预留合理的间隙配合空间，确保后续装配完成后链节可实现灵活的相对转动，还原真实链条的弯折运动特性。完成单个零件建模后，按照链条的实际装配顺序完成组件拼接：先将套筒压入内链板的对应安装孔，再将滚子套装在套筒外侧，组成内链节单元；随后将销轴穿入套筒内孔，两端压装外链板，完成单个外链节与内链节的铰接，最后通过多组链节的依次铰接，组成多节连续的链条段。渲染环节采用哑光黑色金属材质模拟工业链条常见的发黑处理表面效果，调整材质的粗糙度参数还原金属构件的磨砂质感，避免过度反光造成的结构细节丢失；场景设置为浅灰色素面背景，搭配柔和的漫反射打光，让光线均匀覆盖链节的各个结构面，清晰呈现链板的轮廓弧度、销轴的端部结构、滚子的圆柱形态，同时通过轻微的阴影效果强化链条的立体层次感，直观展示各零件的装配位置关系。设计过程中特意简化了非核心的工艺细节，保留链条最核心的传动结构特征，既保证模型结构逻辑与实物一致，也让模型整体简洁规整，可用于机械传动原理演示、传动机构装配模拟、设备虚拟装配场景搭建等用途，能够清晰展现滚子链的铰接传动原理，帮助理解链条传动的结构基础。
