四组合式金属合页铰链结构三维设计

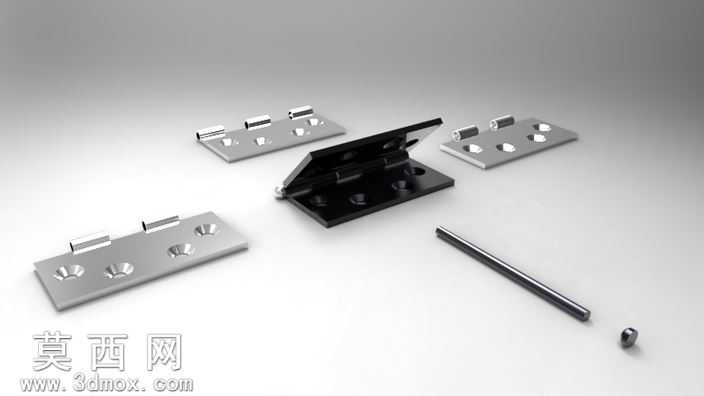

本作品为四件组合式金属合页铰链的三维建模设计，建模过程严格遵循机械五金零件的实际生产尺寸规范，依托三维参数化建模逻辑完成全结构搭建。首先针对合页的四个组成部件分别开展独立建模：针对平直安装页片，先绘制带安装孔位的二维草图，通过拉伸特征生成页片基体，对安装孔采用切除拉伸特征完成通孔制作，孔位间距严格参照通用五金合页的安装标准设定，页片边缘做倒圆角处理去除锐边，还原冲压钣金件的工艺特征；针对带弯折结构的页片，通过钣金折弯特征生成弧形弯折段，弯折半径匹配金属板材冲压成型的合理工艺参数，保证弯折处无应力集中的结构缺陷；针对铰接转轴部分，采用同轴心配合的装配逻辑，将转轴与页片的卷边结构做间隙配合设定，预留实际使用中的转动余量，还原合页开合的真实运动逻辑。材质设定上，整体赋予冷轧钢金属材质，调整材质粗糙度参数还原金属冲压件的哑光磨砂质感，对页片表面做轻微的氧化质感处理，模拟工业五金件的真实表面状态，边缘处添加细微的倒角高光，强化金属零件的厚重质感。结构设计上，四个部件可独立拆分也可组合装配，既可以完整呈现整套合页的装配状态，也能单独展示单个页片的结构细节，铰接部位的配合间隙经过反复校核，既保证转动灵活性，又避免间隙过大导致的松动问题。设计思路围绕工业通用合页的实际使用场景展开，兼顾结构合理性与工艺可行性，所有特征均参考实际冲压合页的生产工艺制作，无冗余设计特征，模型可直接用于装配验证、结构演示以及相关五金产品的设计参考，完整还原了多片式组合合页的结构特点与装配关系，能够直观展示这类铰接连接件的内部配合逻辑与外部安装特征。
