螺旋锥齿轮多向传动演示机构

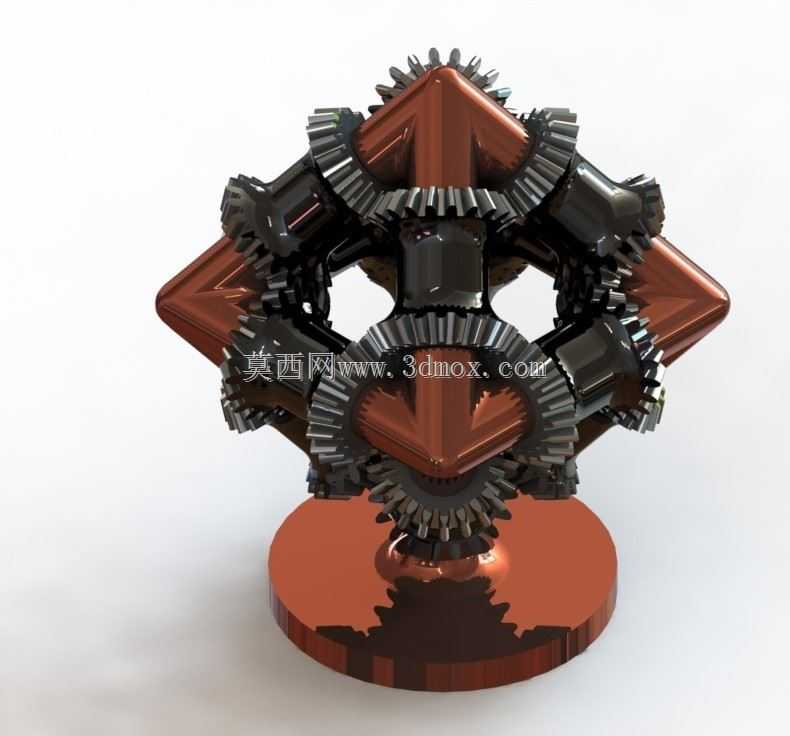

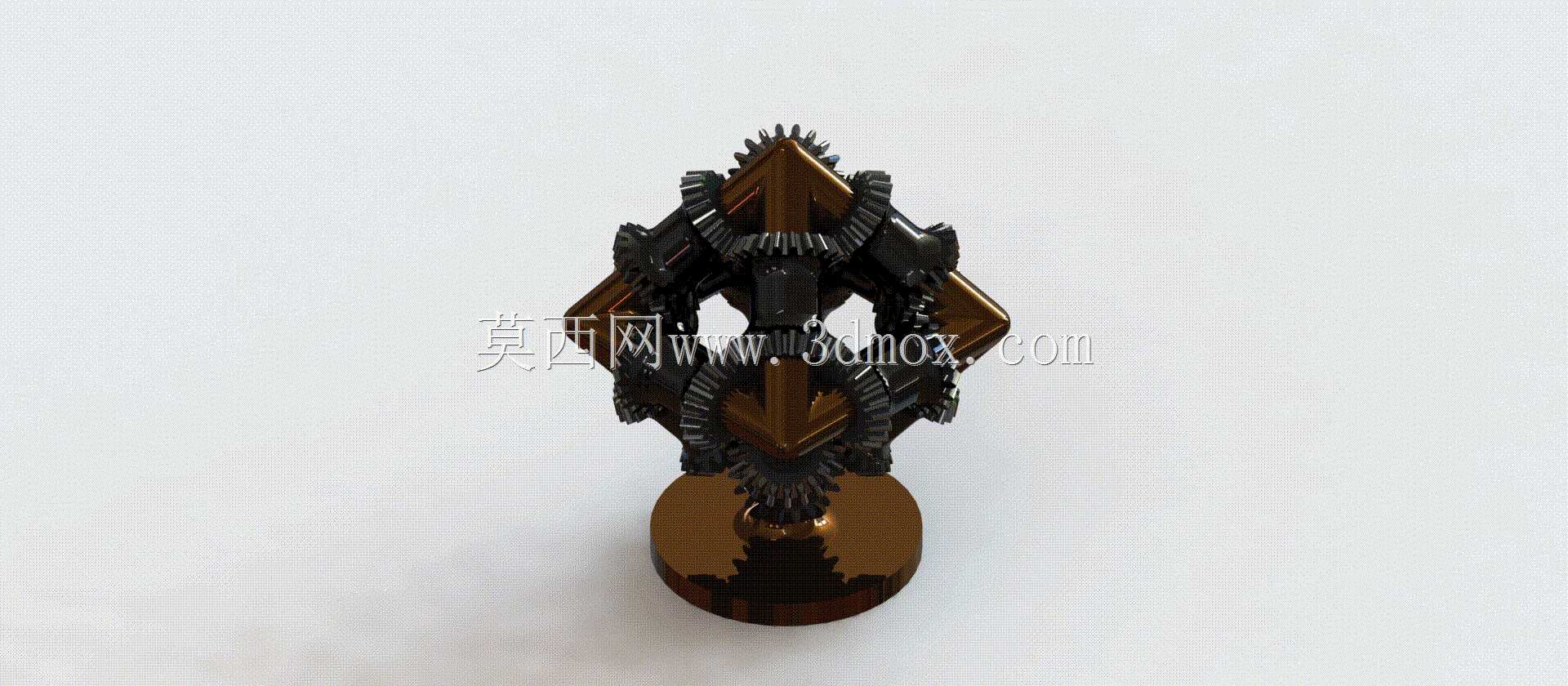

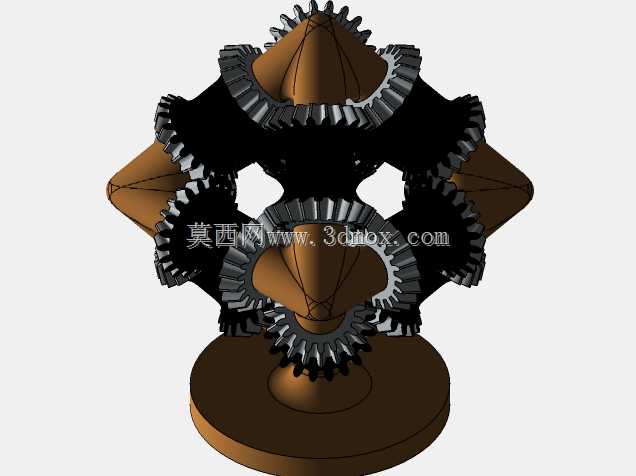

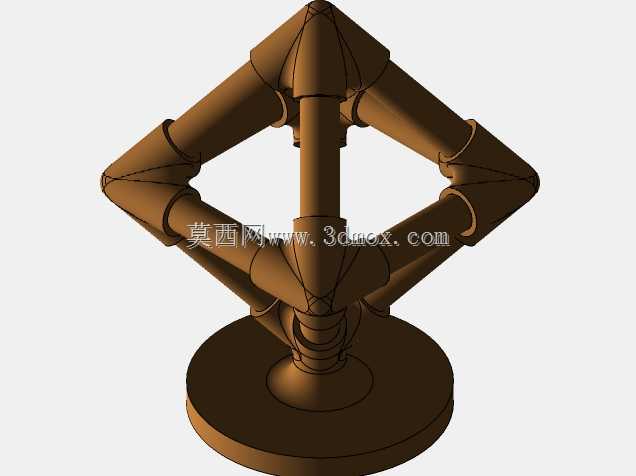

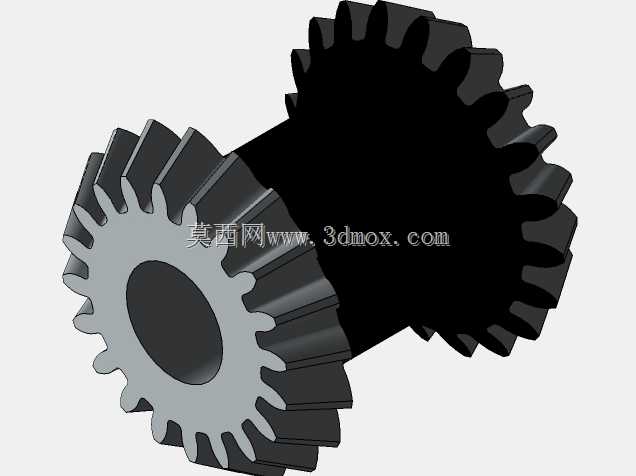

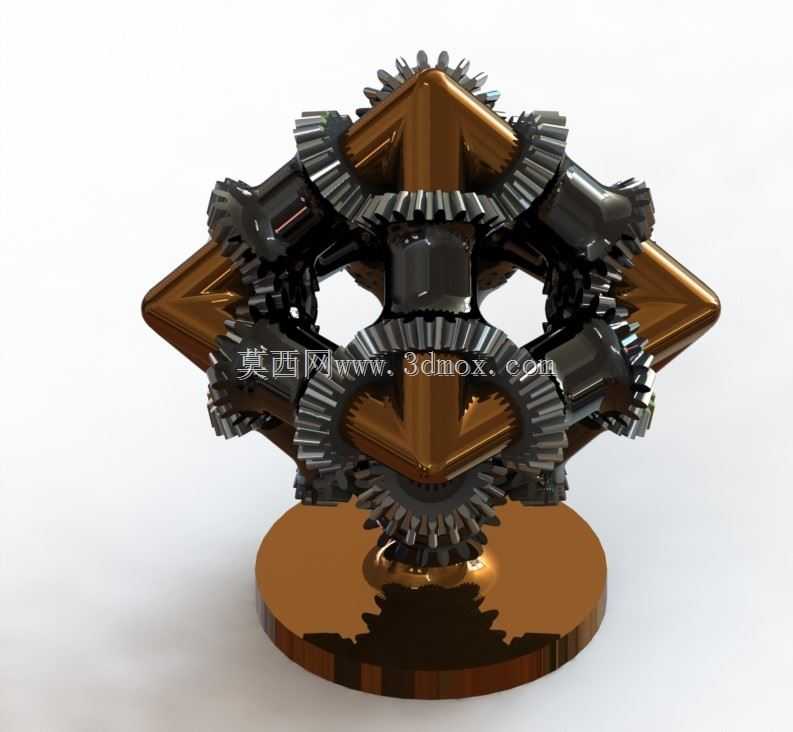

这套多向螺旋锥齿轮传动结构，常被用于机械原理教学演示、传动方案验证以及创意机械摆件的结构原型，在多轴输出传动设备、精密分度机构的前期方案验证阶段也能见到同原理结构的应用。设计之初围绕空间多向同步传动的需求展开，区别于常规平行轴齿轮传动仅能在同一平面传递动力的局限，这套结构通过多组螺旋锥齿轮的空间啮合排布，可实现单输入下多个垂直方向的同步动力输出，啮合过程中轮齿沿齿长方向逐步接触，重合度高于直齿锥齿轮，传动过程更平稳，承载能力也更强。从结构布局来看，核心传动部分采用正八面体空间排布逻辑，六个方向的锥齿轮分别对应空间坐标系的正负轴向，相邻齿轮两两啮合，任意一个齿轮作为输入端转动时，其余五个方向的齿轮都会同步产生对应转速的转动，传动比根据各组齿轮的齿数匹配可做灵活调整，适配不同的输出转速需求。底部设置的圆形安装基座，主要用于支撑整个齿轮传动组，基座中心预留输入轴安装位，可外接动力输入组件，也可将其中一个轴向的齿轮轴延伸作为手动演示的操作端，基座直径略大于齿轮组的最大回转直径，保证整体放置时的稳定性，不会因齿轮啮合的径向力产生倾覆。设计过程中需要重点关注各锥齿轮的安装距精度，螺旋锥齿轮的啮合对安装位置偏差较为敏感，轴向位置偏差过大会导致轮齿接触区偏移，轻则加剧轮齿磨损、增大传动噪音，重则出现卡滞甚至断齿问题，建模时需要严格匹配各齿轮的分锥角、齿顶高系数以及螺旋角参数，保证空间啮合时的齿面间隙处于合理范围。整套结构没有额外的箱体包裹，所有啮合轮齿完全外露，一方面是为了直观展示螺旋锥齿轮的空间啮合过程，方便教学演示时观察轮齿的接触状态与传动路径，另一方面也降低了结构整体重量，作为演示装置使用时无需额外的润滑密封结构，日常维护仅需定期在轮齿啮合面涂抹润滑脂即可。在实际工程应用中，同原理的多向锥齿轮传动结构常被用于机床的多轴动力头、农业机械的分动装置以及特种机器人的关节传动部分，这套演示结构将核心传动逻辑做了可视化呈现，能帮助设计人员快速理解空间多向传动的啮合原理，在做同类传动方案设计时可直接参考其齿轮排布逻辑，根据实际负载需求调整齿轮模数、齿宽以及材质参数，缩短方案验证的周期。
