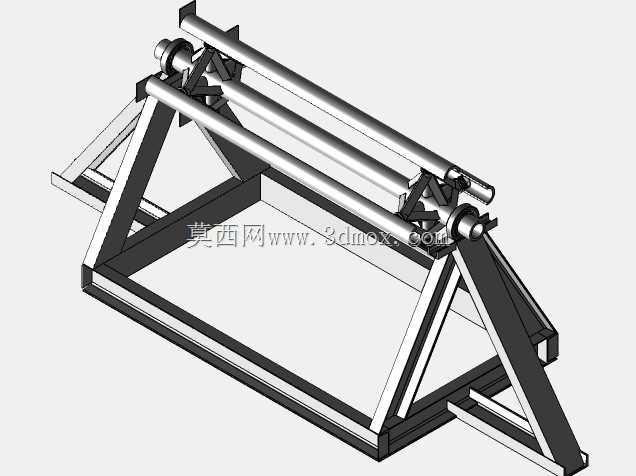

金属卷材开卷送料设备结构设计

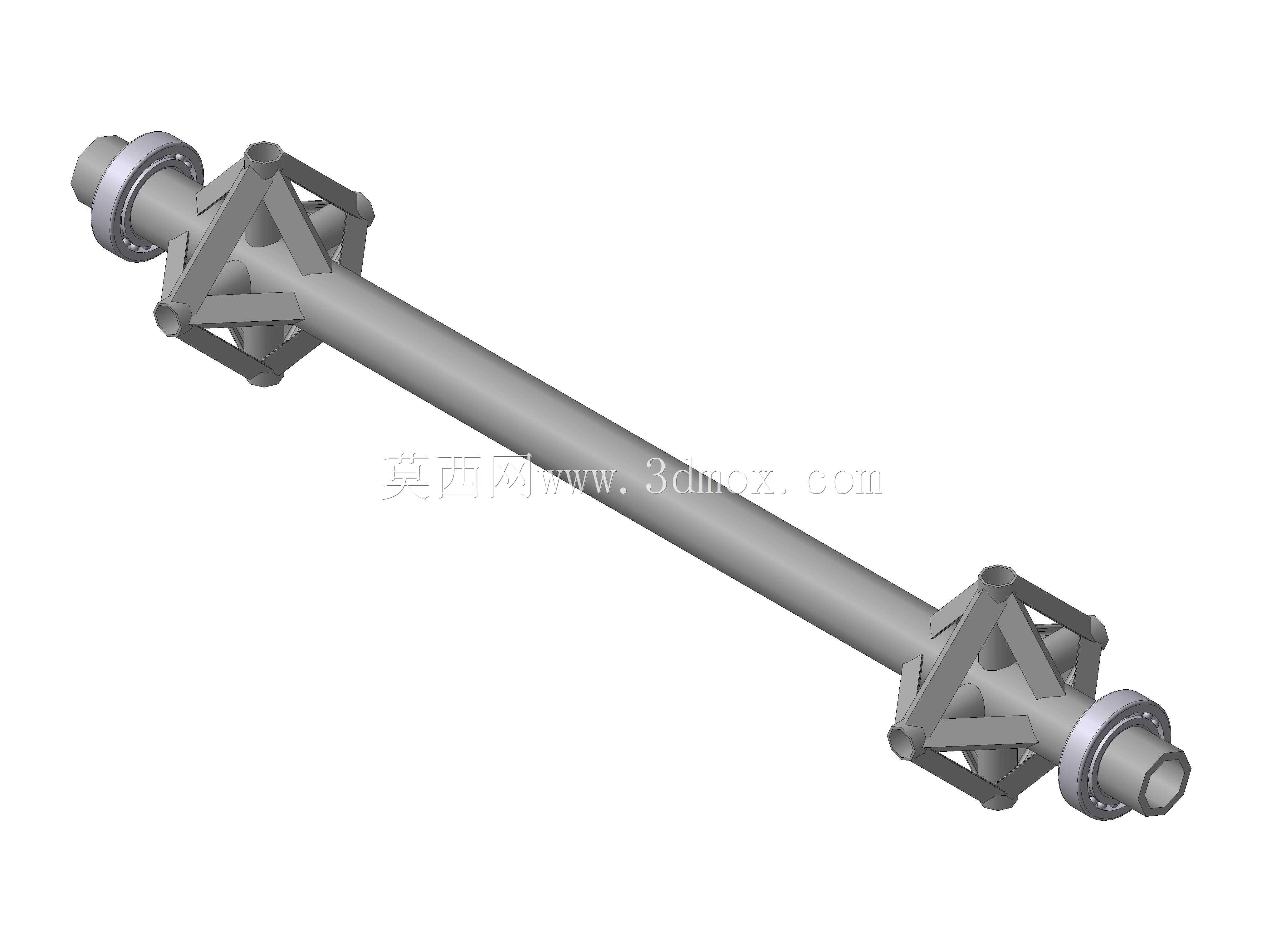

在钣金冲压、剪切加工的连续生产线上，金属开卷设备是整条产线前端的核心配套单元，承担着成卷金属带材的承托、展平、匀速送料的基础功能，直接决定后续冲压、剪切工序的送料精度与生产连续性。这类设备的应用场景覆盖了家电钣金生产、汽车零部件冲压、五金配件轧制等多个金属加工领域，但凡涉及成卷钢卷、铝卷、铜卷连续上料的工位，都需要匹配对应载重、幅宽参数的开卷设备。从实际使用需求出发，这款开卷设备的结构设计没有冗余的复杂机构，整体围绕卷材承托主轴、涨紧固定机构、阻尼制动组件三个核心部分搭建，没有多余的花哨结构，完全贴合车间一线的实用需求。设计过程中优先考虑了不同幅宽卷材的适配性，主轴的有效支撑长度预留了足够的调节余量，可适配常规厚度范围内的冷轧卷、镀锌卷、不锈钢卷的装夹需求，涨紧机构采用四棱锥同步涨缩结构，装夹卷材时可保证内圈受力均匀，避免卷材内圈变形导致的送料跑偏问题。设备的安装边界充分考虑了车间产线的布局需求，整体底座采用加厚型钢焊接结构，安装时只需在混凝土地面打膨胀螺栓固定即可，无需额外做复杂的地基处理，底座的安装孔位预留了与后续整平机、送料机的对接公差，可直接和常规的冲床自动化产线对接。阻尼制动组件的设计是这类设备的关键细节，设计时摒弃了复杂的电控制动方案，采用摩擦片式机械阻尼结构，可根据卷材的实际重量、厚度手动调节阻尼大小，避免卷材因惯性过度放料导致的带材松散、打结问题，同时在主轴端部设置了手动盘车结构，在穿料、调试阶段可手动转动主轴调整带材位置，无需启动动力装置，降低调试阶段的安全风险。整体结构的受力经过反复校核，主轴采用45号钢调质处理，可承载常规工业场景下的标准卷材重量，转动部位采用密封式轴承结构，可适应车间多粉尘、多金属碎屑的工作环境，日常维护只需定期加注润滑脂即可，没有复杂的维护保养要求。设备的外形尺寸经过优化，在保证足够支撑强度的前提下尽可能压缩横向占用空间，可适配车间内狭窄的产线布局空间，出料端的高度与常规整平机的进料高度匹配，无需额外搭建过渡支架，减少现场安装的调整工作量。
