带线缆收纳结构的手持搅拌器结构设计

这款手持搅拌设备主要面向家庭厨房、小型餐饮后场的食材均质、搅拌、乳化作业场景，可完成辅食制作、酱料调配、蛋液打发、浓汤均质等常见料理操作，相比台式料理机占用操作空间更小，握持操作灵活，能适配不同口径的容器完成作业，无需转移食材即可完成搅拌工序，减少料理过程中的容器清洁工作量。

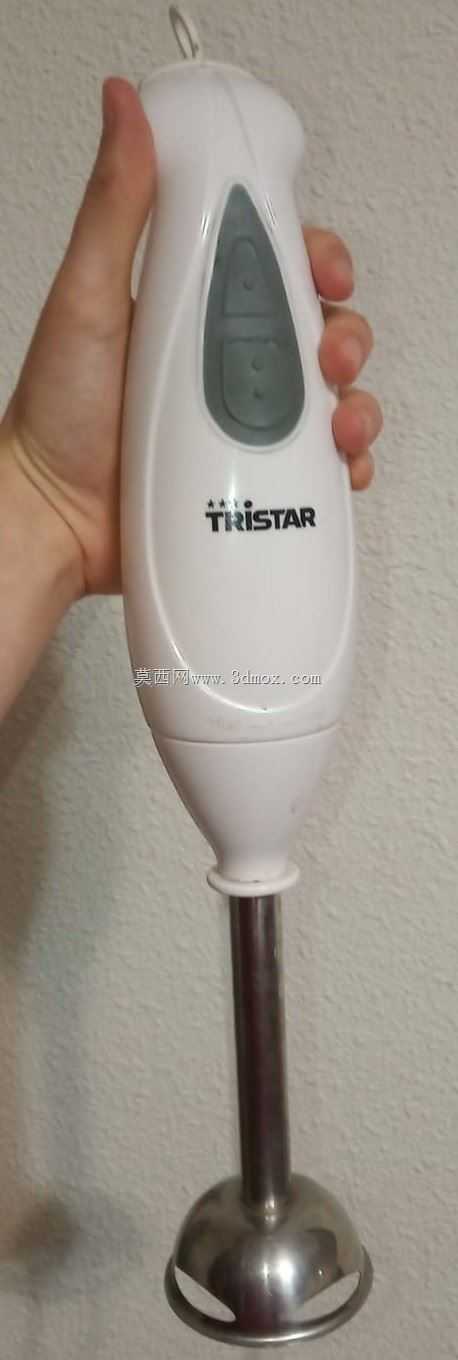

设计阶段首先对标市面主流手持搅拌棒的实体机型完成全尺寸测绘，获取握持段的人机工程尺寸、搅拌头的作业直径、整机重量分布等基础参数，在此基础上针对传统机型电源线收纳不便的痛点做结构优化，在主机握持腔体内部预留线缆缠绕收纳空间，无需额外配置绕线架，闲置收纳时可将电源线完全收纳至机身内部，避免线缆外露缠绕、积灰的问题，同时也能减少收纳时的整体占用空间。

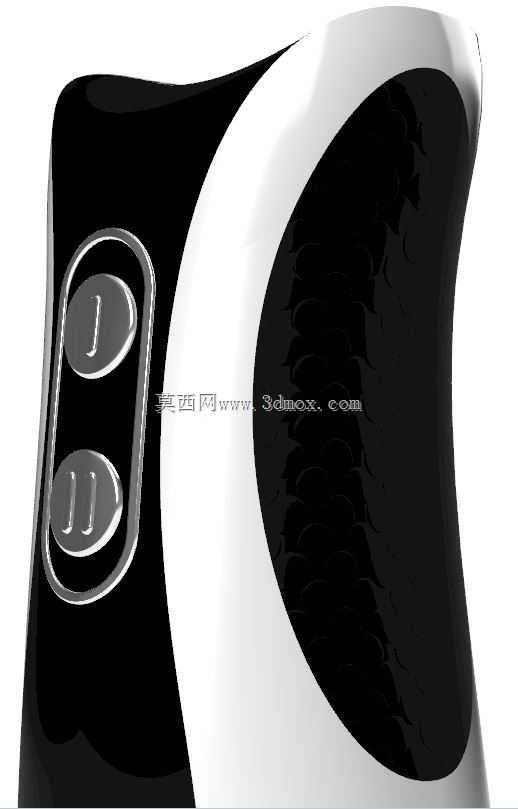

整机结构分为动力握持段、传动连接段、不锈钢搅拌头三个核心部分，握持段采用双色注塑的曲面造型，贴合手掌握持弧度，控制按键设置在握持时拇指自然触碰的区域，操作时无需调整握持姿势即可完成档位切换，握持区域的防滑曲面做了内凹处理，沾附水渍、油污时也能保持足够的握持摩擦力，避免操作过程中设备滑脱。传动连接段做了密封结构设计，搅拌作业时可防止液体、食材残渣渗入主机腔体，降低电路短路、传动结构卡滞的故障概率，连接位置的卡扣结构做了导向倒角，拆装搅拌头时无需精准对位即可完成卡合，日常清洁更换配件操作便捷。

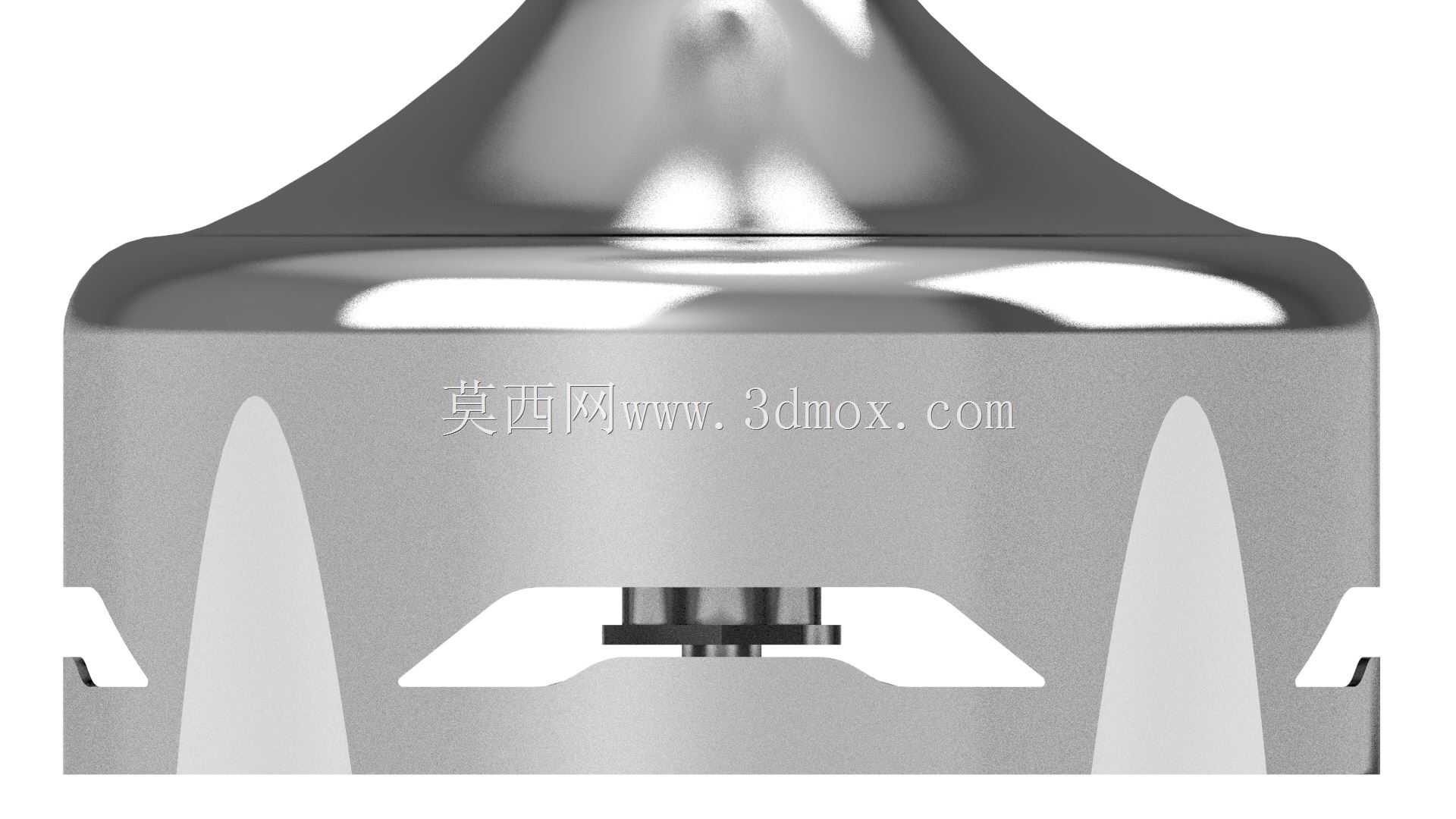

搅拌头采用食品级不锈钢材质，作业端的导流罩做了多组分流槽设计，搅拌过程中可形成稳定的物料循环流场，减少食材飞溅的同时提升均质效率，搅拌头的端面与容器底部预留2mm的安全间隙，作业时不会刮花容器内壁，适配玻璃、陶瓷、不锈钢、食品级塑料等常见材质的料理容器。整机的安装边界适配常规家用橱柜抽屉的内部高度，收纳时搅拌头无需拆卸即可放入常规抽屉，主机腔体的最大直径控制在65mm以内，女性用户单手握持时也能完全包覆，长时间操作不易产生手部疲劳。线缆收纳结构的内部做了圆滑过线倒角，反复缠绕收纳时不会磨损电源线外皮，提升长期使用的结构可靠性，主机尾部的出线位置做了防弯折护套，避免电源线根部反复弯折出现断线问题。
