啤酒桶吊运专用托盘吊具结构设计

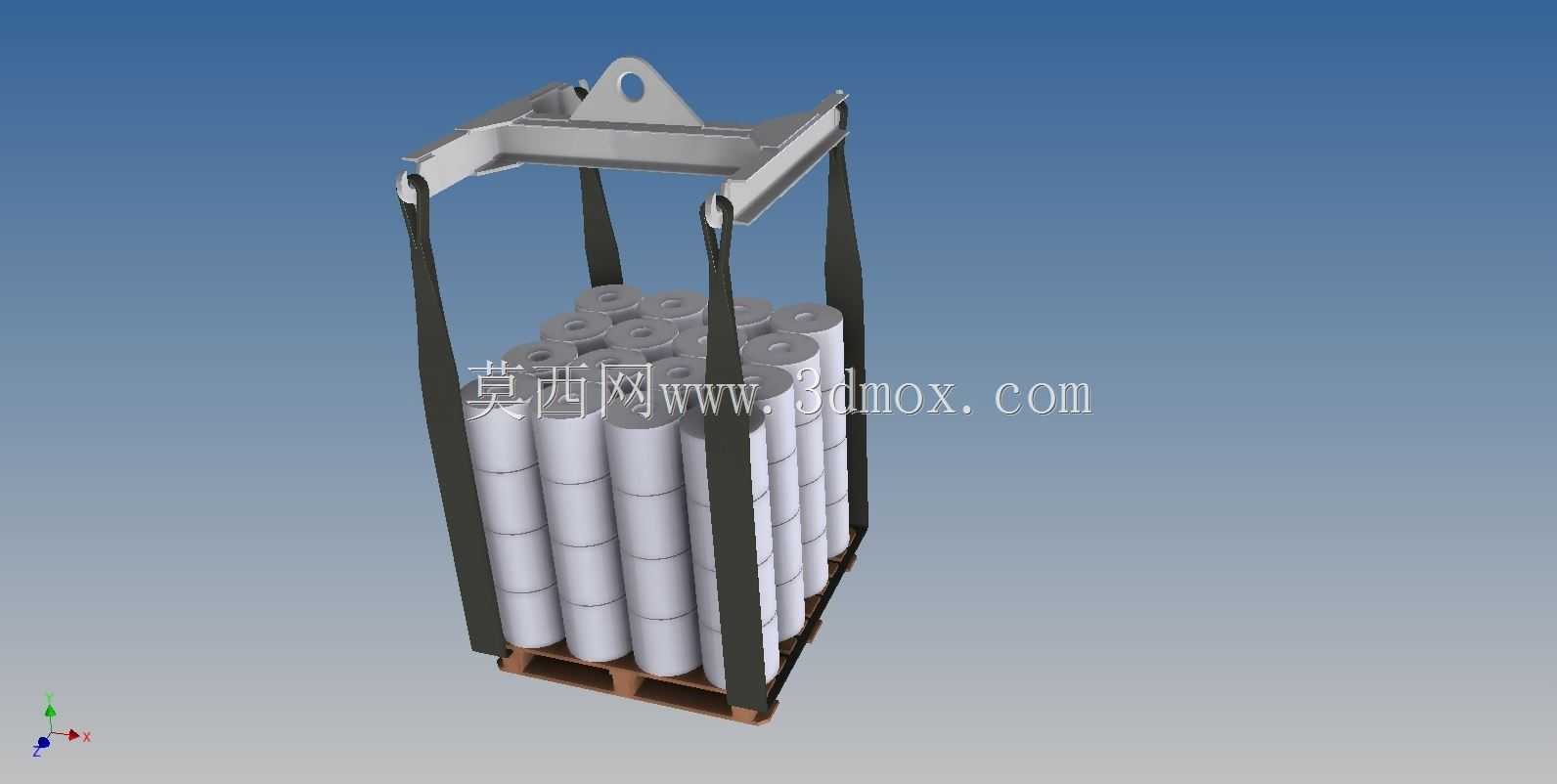

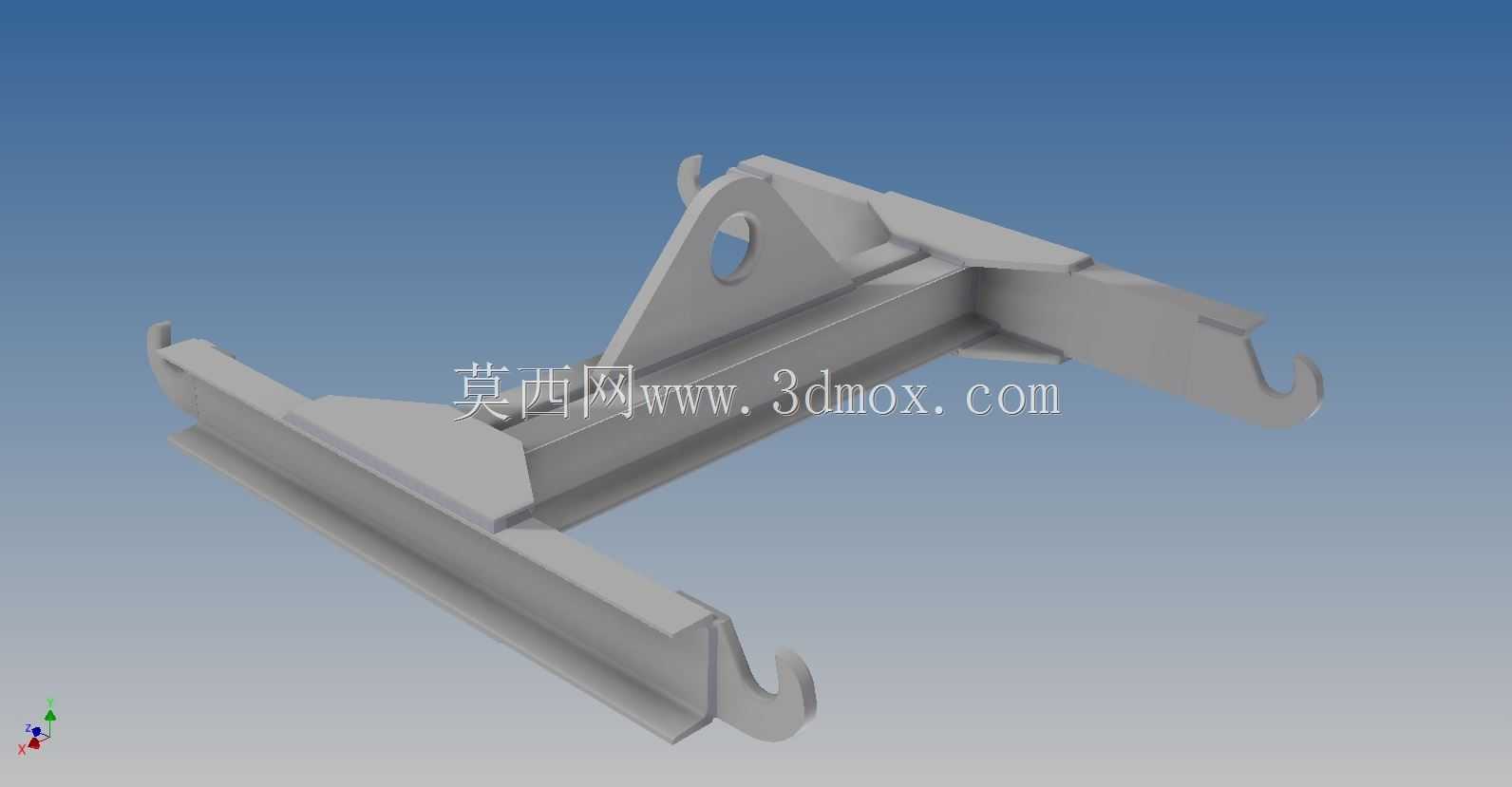

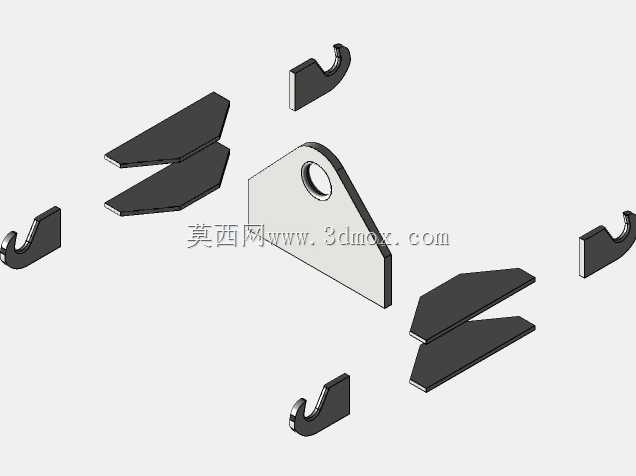

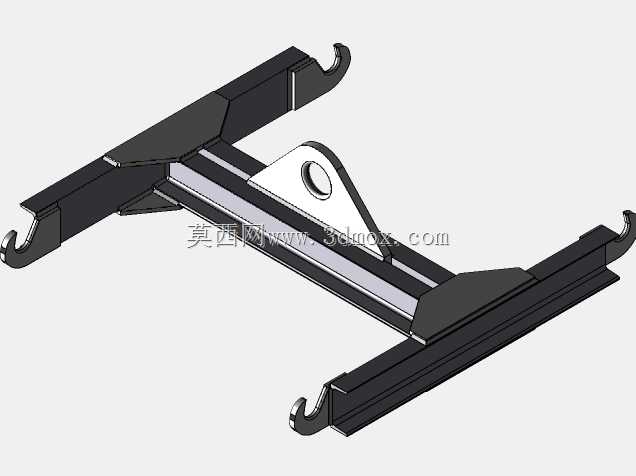

在酒水仓储、厂区周转以及码头装卸场景中，成组堆叠的圆柱类桶装货物一直是吊装转运的难点，这类货物单桶重量大，堆叠后整体重心易偏移，常规平板托盘搭配通用吊带作业时，容易出现绑带滑脱、货物侧倾甚至坠物的风险，这款专用吊具正是针对这类圆柱桶装货物的垂直吊运需求开发的配套工装。从结构设计逻辑来看，吊具顶部采用单吊点铰接结构，吊耳位置做了加厚圆角处理，适配车间行车、港口起重机等常规起重设备的吊钩连接，起吊过程中吊具框架可随吊钩的受力方向自动找正，避免起吊瞬间的偏载冲击传导到下方货盘。框架主体采用矩形钢管拼焊成型，四个垂向支腿刚好卡合标准木托盘的四个边角位置，支腿内侧没有突出的焊缝或凸台，不会剐蹭托盘边缘的货物，支腿底部预留了150毫米的锚定安装空间，作业时可通过锚固件将吊具支腿与下方货盘做刚性限位，防止起吊过程中吊具与货盘发生相对位移。四根垂向布置的聚酯纤维绑带是核心的货物约束部件，绑带上端通过快拆销轴与框架横梁连接，下端绕过货盘底部后可通过张紧件调节松紧，5米的绑带长度刚好适配四层标准啤酒桶堆叠后的总高度，绑带与货物接触的一侧做了防滑纹理处理，即使在吊运过程中出现小幅晃动，也不会因为绑带与桶壁的摩擦力不足导致货物错位。从安装边界来看，吊具框架的内空尺寸完全匹配行业通用的1200*1000标准平托盘尺寸，四个平顶面的货盘放置区做了防滑磨砂处理，堆叠的啤酒桶放置到托盘上后，桶身之间的自然间隙可形成互相限位的作用，配合外侧的聚酯绑带约束，整体可承载2000公斤的额定载荷，完全满足常规桶装酒水的整托转运需求。设计过程中特意规避了传统吊具需要人工反复穿绕绑带的繁琐流程，作业时只需将货盘连带堆叠好的货物整体推入吊具框架内部，挂好四根绑带并张紧，即可完成起吊前的准备工作，相比通用吊带作业，可减少近六成的挂吊准备时间，同时绑带的张紧力均匀分布在货盘四个方向，不会出现单根吊带受力过大压损桶身包装的问题。框架顶部的吊耳孔做了镶套处理，长期反复起吊作业时不会因为吊钩的摩擦导致孔位变形失圆，支腿底部的锚定结构采用插拔式设计，不需要额外工具即可完成与木托盘的固定或脱离，适配厂区内不同工位之间的短距离周转，也可适配货车装卸时的快速摘挂需求。
