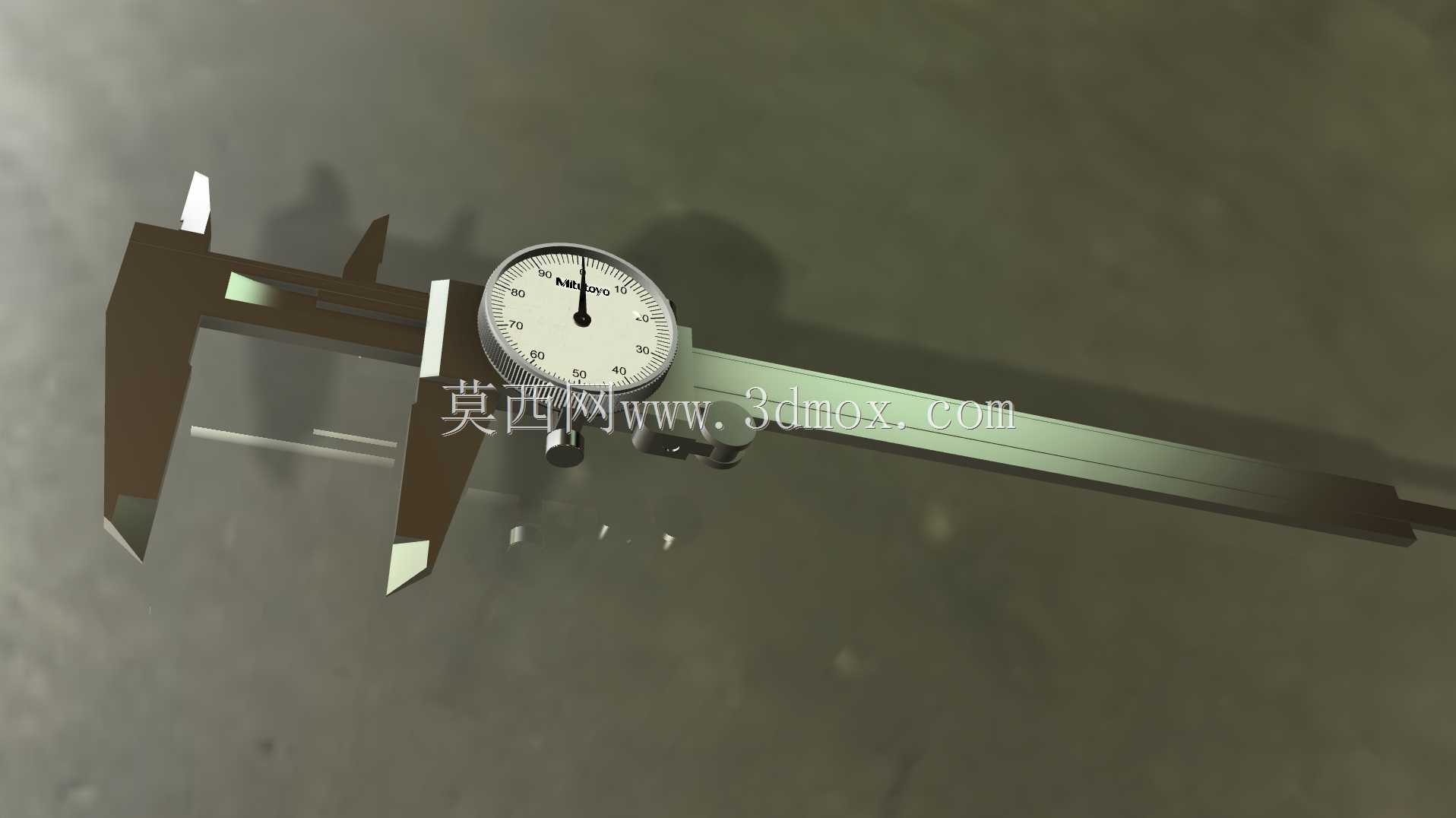

带运动机构的八英寸表盘式测量卡尺

这款带表刻度卡尺的三维结构完整还原了实物的运动逻辑，在机械加工车间的工序间检测环节，这类卡尺是一线操作工人最常取用的测量器具，相比普通游标卡尺，表盘式的读数结构能大幅降低视差带来的测量误差，不需要操作人员对齐游标尺的刻度线，只需要观察指针位置就能快速读取小数位数值，对于小批量零件的快速抽检场景适配性极强。从结构设计来看，尺身采用的是平直导轨结构，量爪与尺身的配合间隙经过了结构优化，滑动过程中不会出现卡滞或者晃动的问题，表盘内部的齿轮齿条传动结构完全按照实物的传动比还原，当量爪沿着尺身滑动时，表盘指针会同步转动，准确对应测量的位移量，8英寸的量程覆盖了绝大多数常规机加工零件的外尺寸、内尺寸、深度尺寸测量需求，不需要频繁更换测量器具就能完成单个零件的全尺寸快速核验。在做三维结构设计的时候，首先要保证尺身的刻度线位置与表盘的读数逻辑完全匹配，避免出现传动比偏差导致的读数不准问题，量爪的测量面做了平面度的结构约束，两个测量面闭合时能完全贴合，不会出现缝隙导致的零位误差，深度测量杆的伸出方向与尺身保持严格平行，在测量盲孔深度的时候不会因为杆身倾斜导致测量值偏大。从安装边界来看，这款卡尺的整体结构没有额外的突出部件，日常放置在工具柜的量具存放格时不会与其他器具发生干涉，滑动部位的限位结构做在尺身的两端，避免量爪滑动超程脱落，表盘的固定结构采用的是侧面锁紧螺钉，在需要调整零位的时候可以松开螺钉转动表盘对齐零位，锁紧装置设置在尺身的滑动座上方，测量到目标尺寸后扳动锁紧扳手就能固定量爪位置，方便在光线不佳或者空间狭窄的位置取出卡尺后再读取数值。在工装调试、零件来料检验、设备装配对位的场景中，这类带表卡尺的使用频率远高于其他长度测量器具，它的结构强度足够应对车间内的日常使用场景，不会因为轻微的磕碰就出现传动结构损坏，量爪的硬质合金测量面结构也在模型中做了体现，长期使用也不会因为磨损导致测量精度下降，整个运动机构的阻尼感在结构设计时做了适配，滑动时既不会过于松旷产生晃动，也不会因为阻力过大影响单手操作的流畅度，操作人员单手持尺就能完成量爪滑动、锁紧、读数的全流程操作，不需要另一只手辅助固定，能有效提升检测环节的工作效率。
