高精度机械式游标卡尺结构建模

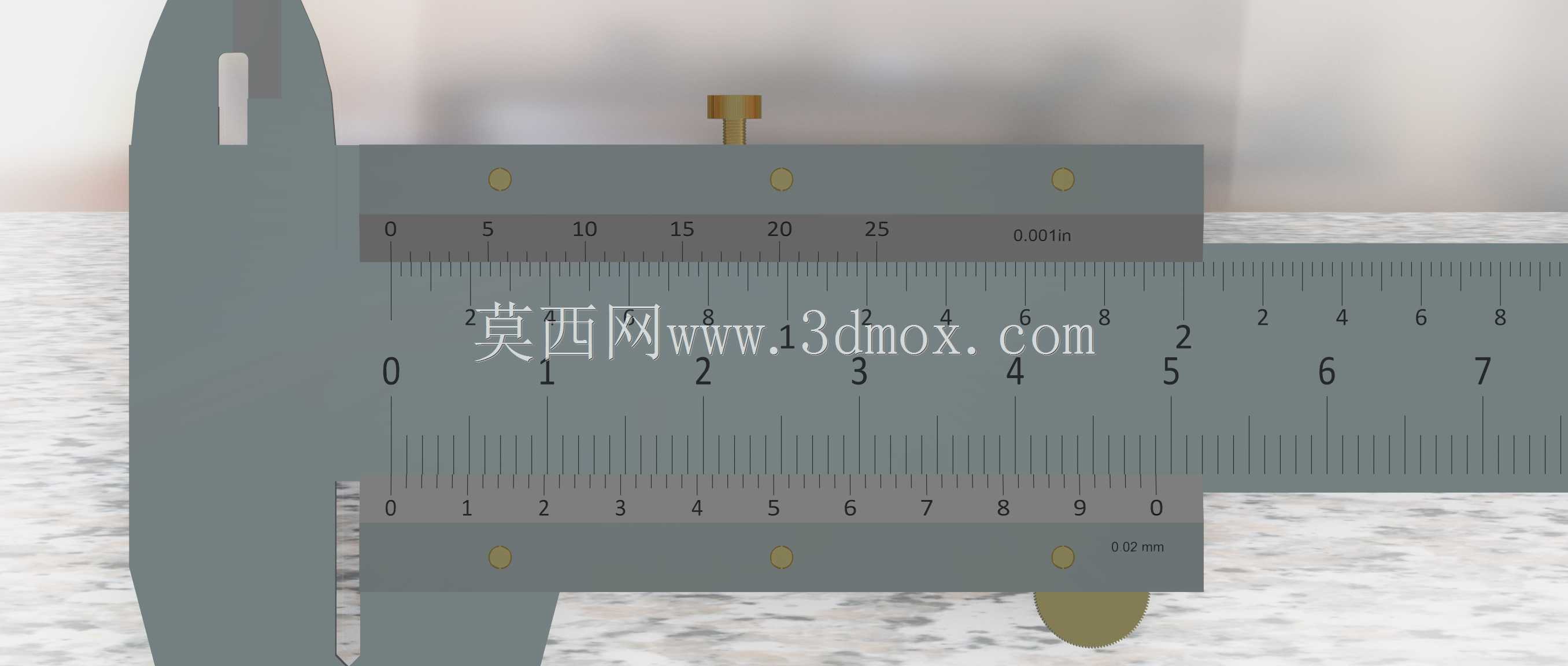

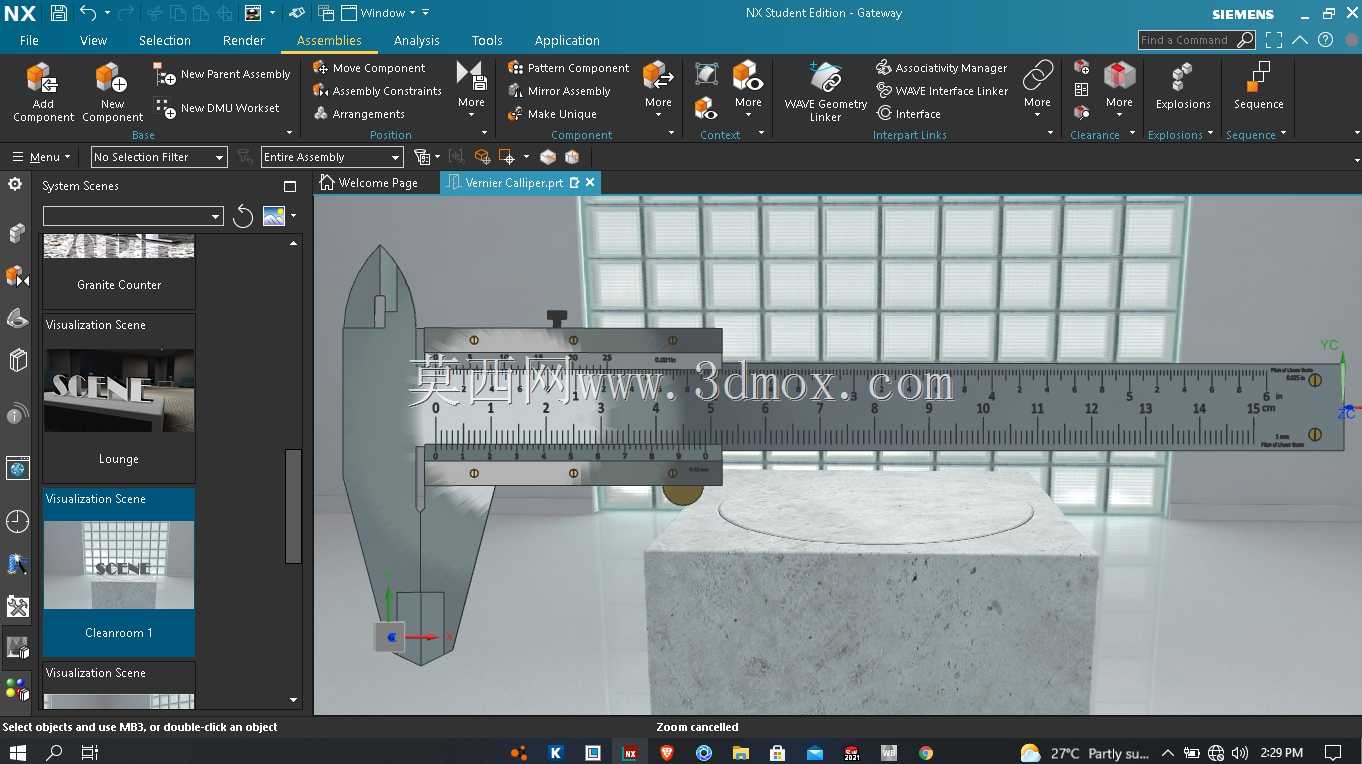

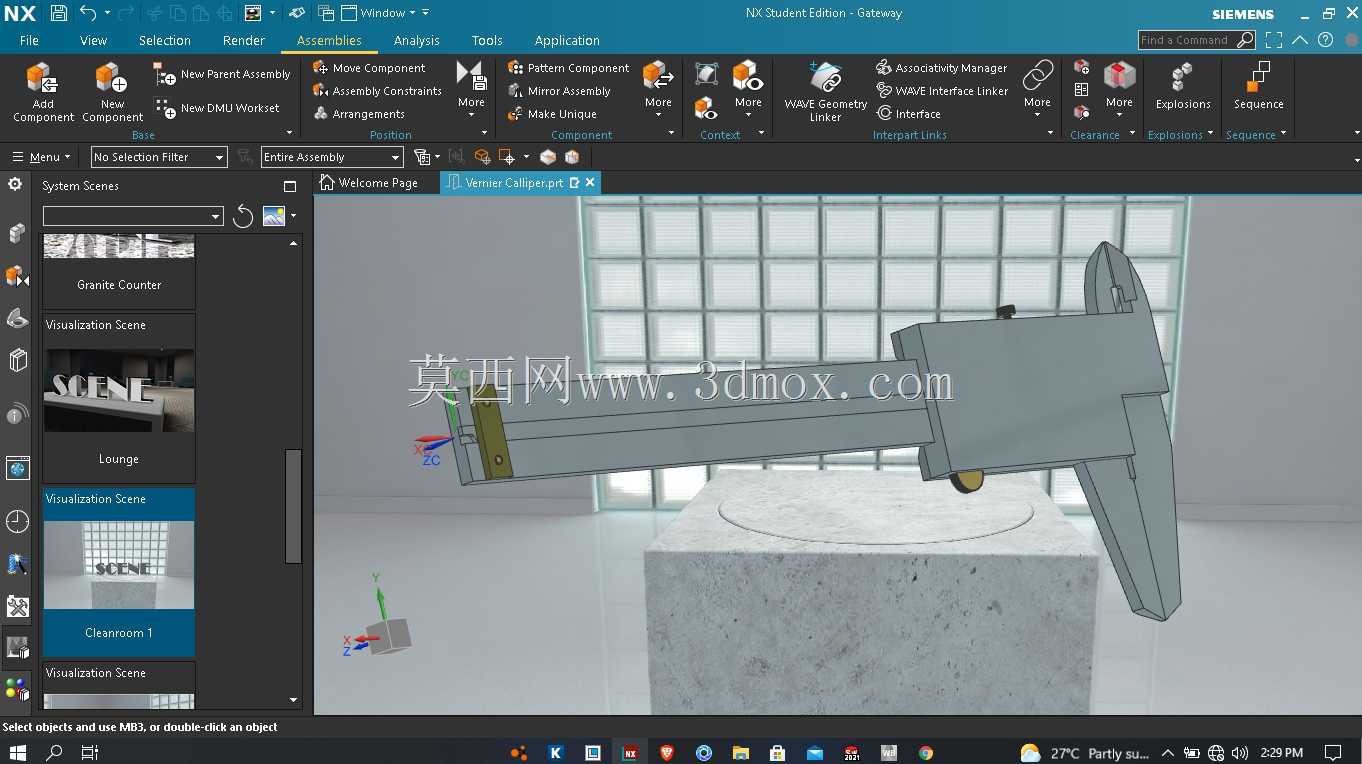

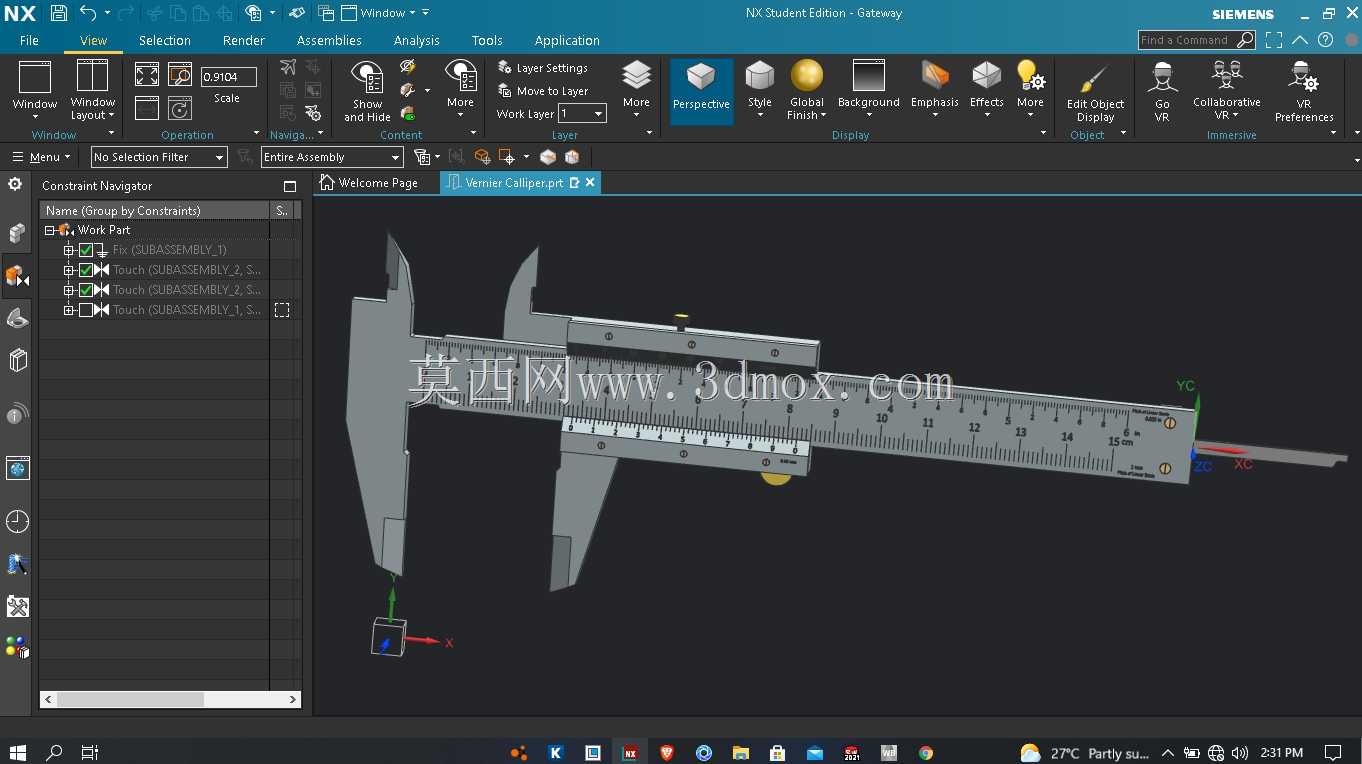

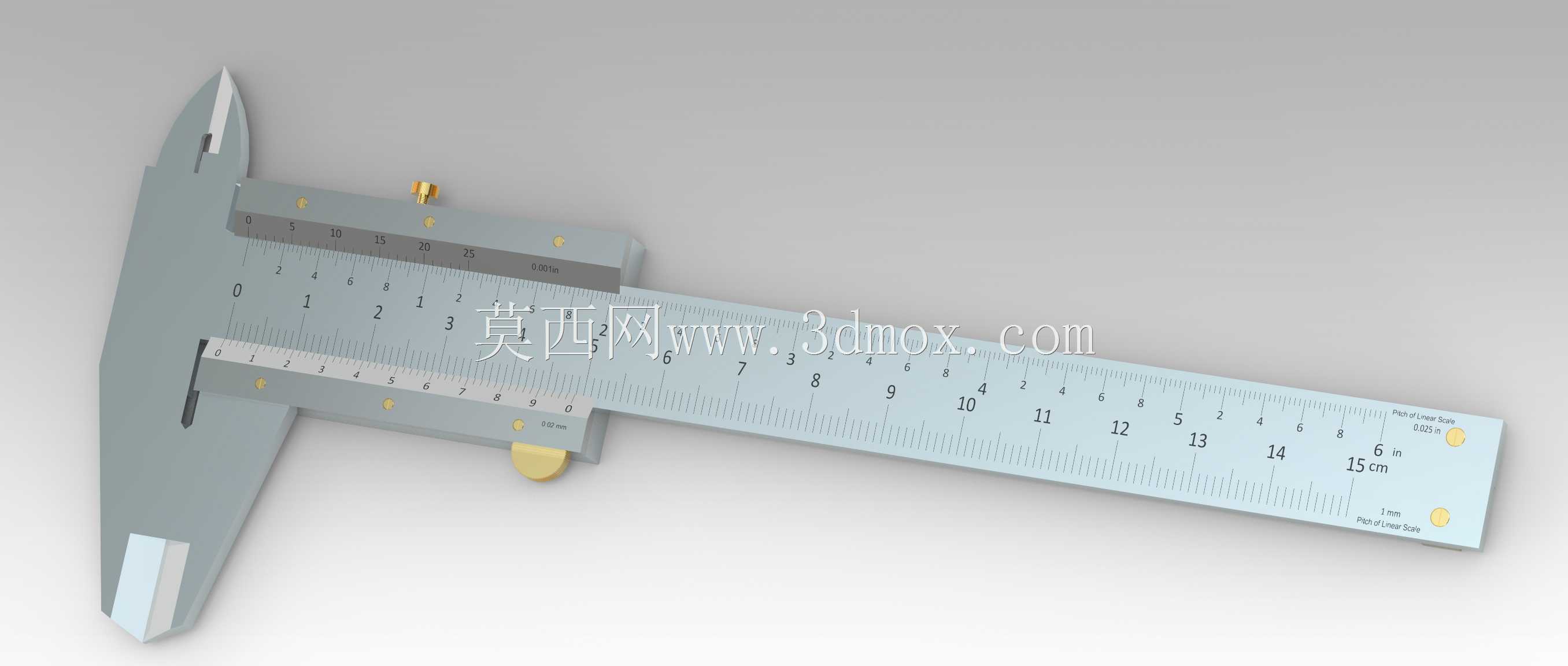

在机械加工现场的尺寸核验环节，游标卡尺是一线质检、机加工操作人员随身携带的基础测量器具，从毛坯料的初检划线，到精加工工序的尺寸抽测，再到装配环节的配合间隙确认，都离不开这类接触式测量工具的支撑。这款建模完全还原了机械式游标卡尺的真实结构逻辑，建模过程中严格参照实物的螺距参数、最小刻度计数规则做参数化搭建，主尺刻度、游标尺刻度的间距完全匹配实物的读数逻辑，滑动副的配合间隙也按照实际产品的装配公差做了还原，可直接用于测量原理演示、工装夹具设计配套参考、测量类教学课件的三维素材使用。从结构组成来看，模型完整还原了内测量爪、外测量爪、深度尺、锁紧螺钉、滑动推块这些核心功能部件，主尺量程覆盖0到150mm的常用测量区间，尺身厚度、测量爪的探出长度都严格对标工业级常用游标卡尺的实际尺寸，在做三维装配场景搭建时，可直接将该模型放入工具柜、质检工位的场景中，不需要额外调整尺寸比例就能匹配整体场景的比例关系。建模时特意保留了尺身刻度的凹凸细节，没有用贴图替代实体特征，在做渲染输出或者剖切展示时，能清晰呈现刻度的加工特征，滑动部分的配合面做了贴合处理，在三维软件中可通过配合约束实现游标尺的滑动模拟，直观演示游标读数的错位原理，方便用于新员工培训、职业院校量具课程的可视化教学。不同于简化的示意模型，这款建模对测量爪的刃口角度、深度尺的探出长度、锁紧螺钉的安装位置都做了精准还原，在做测量动作模拟时，外测量爪可贴合轴类零件的外圆面、内测量爪可伸入孔类零件的内孔壁，深度尺可抵靠台阶孔的底面完成测量动作的仿真，能直接用于装配工艺动画中测量工序的动作演示，不需要额外调整结构位置。尺身的防滑推块、尾部的深度尺槽这些容易被忽略的细节也都做了实体建模，整体结构没有多余的冗余特征，所有特征都对应实物的实际功能，可直接导出为通用格式用于不同三维软件的场景搭建，也可作为测量类工具产品改型设计的基础参考模型，在其基础上调整量程、增加数显模块结构就能衍生出不同类型的卡尺模型。
