定角式手动磨刀夹持作业装置结构设计

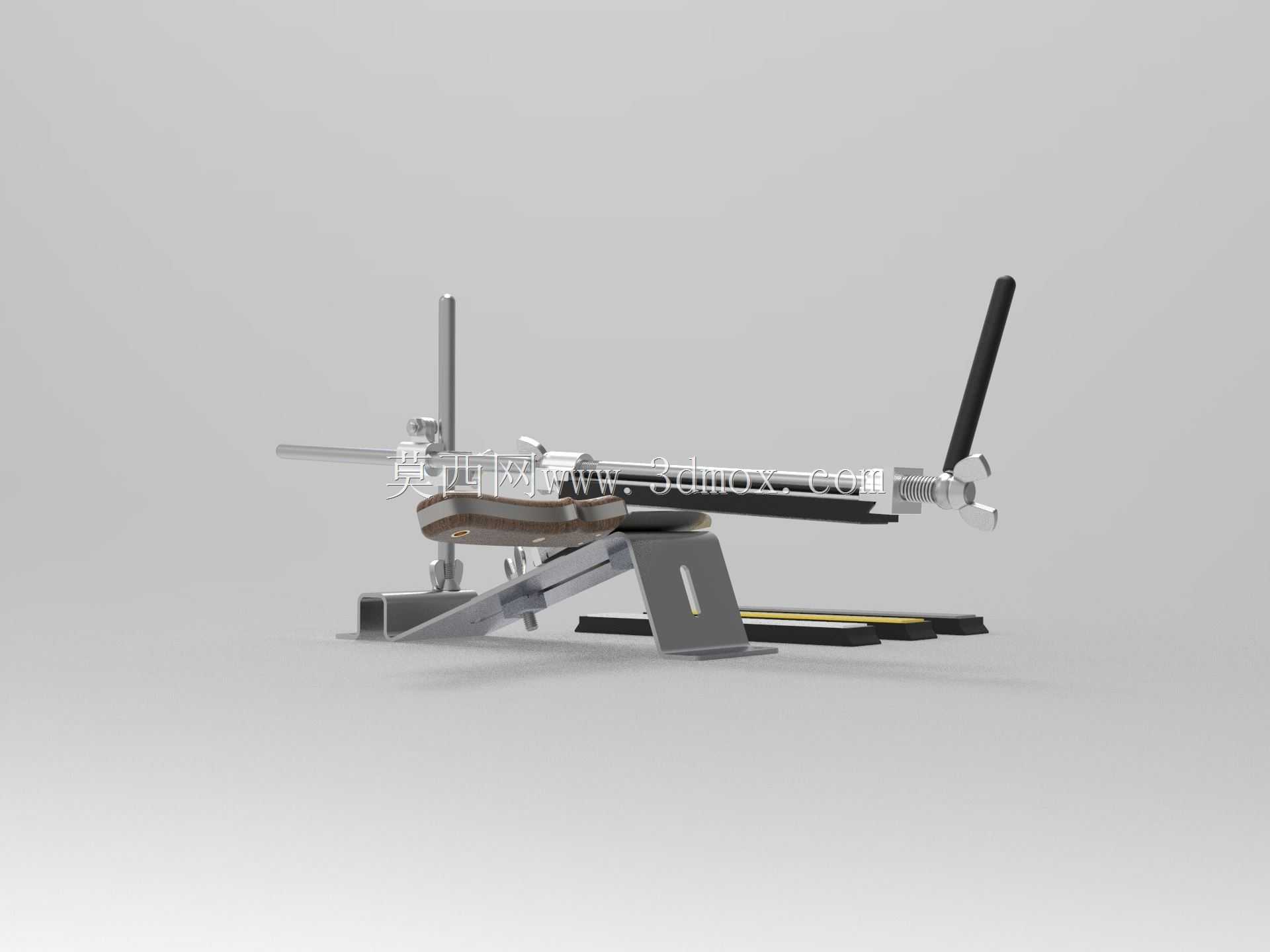

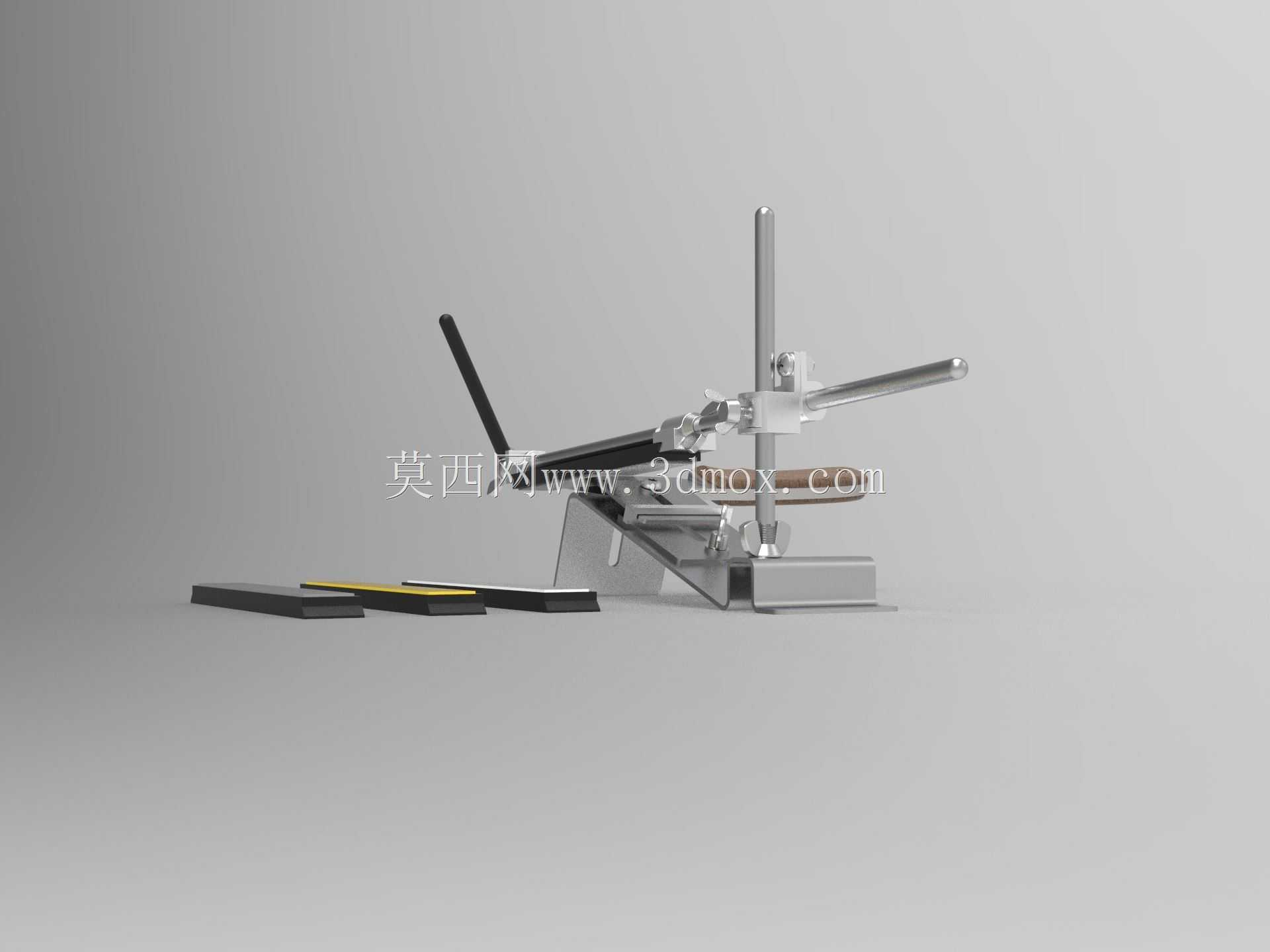

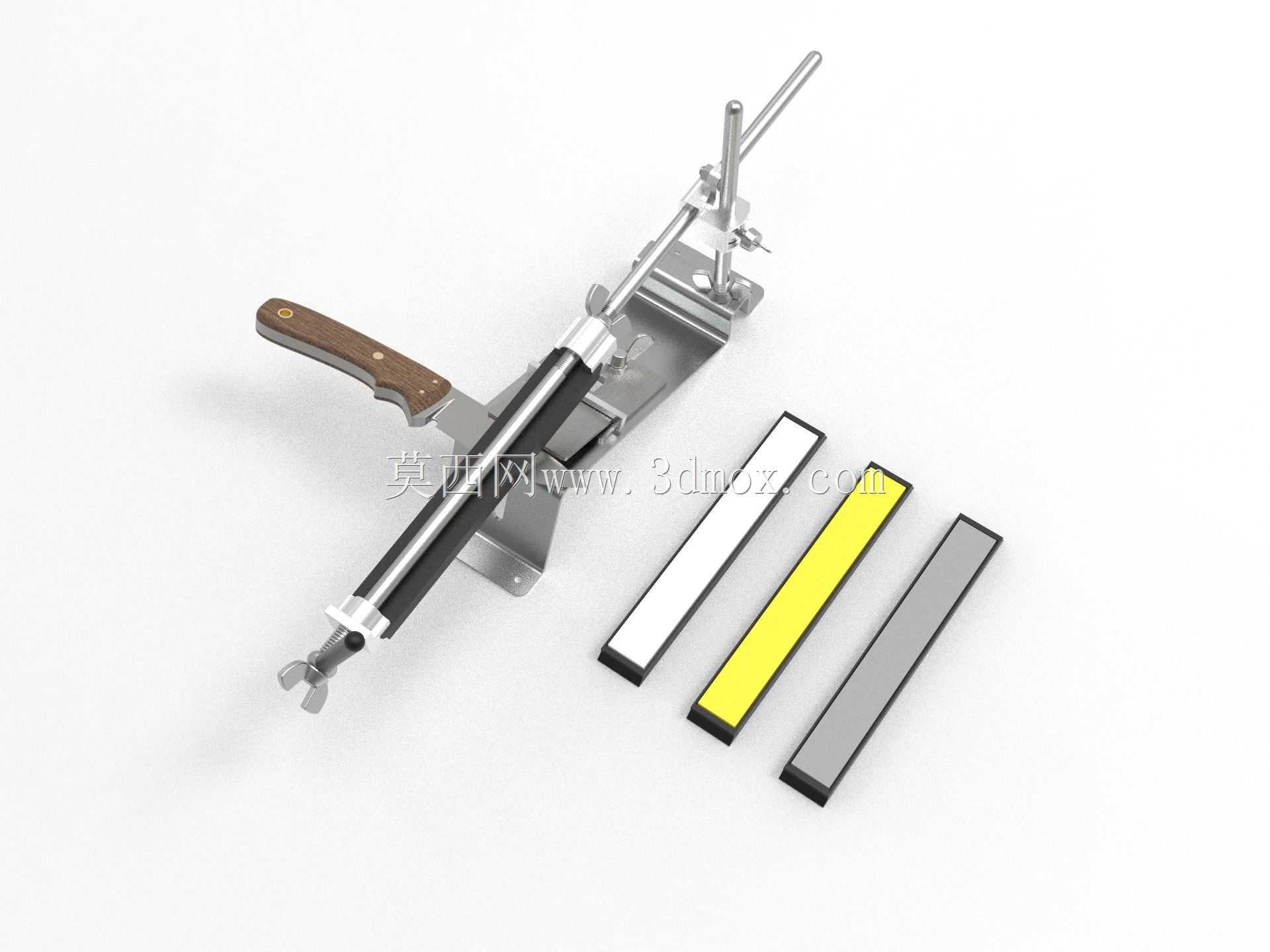

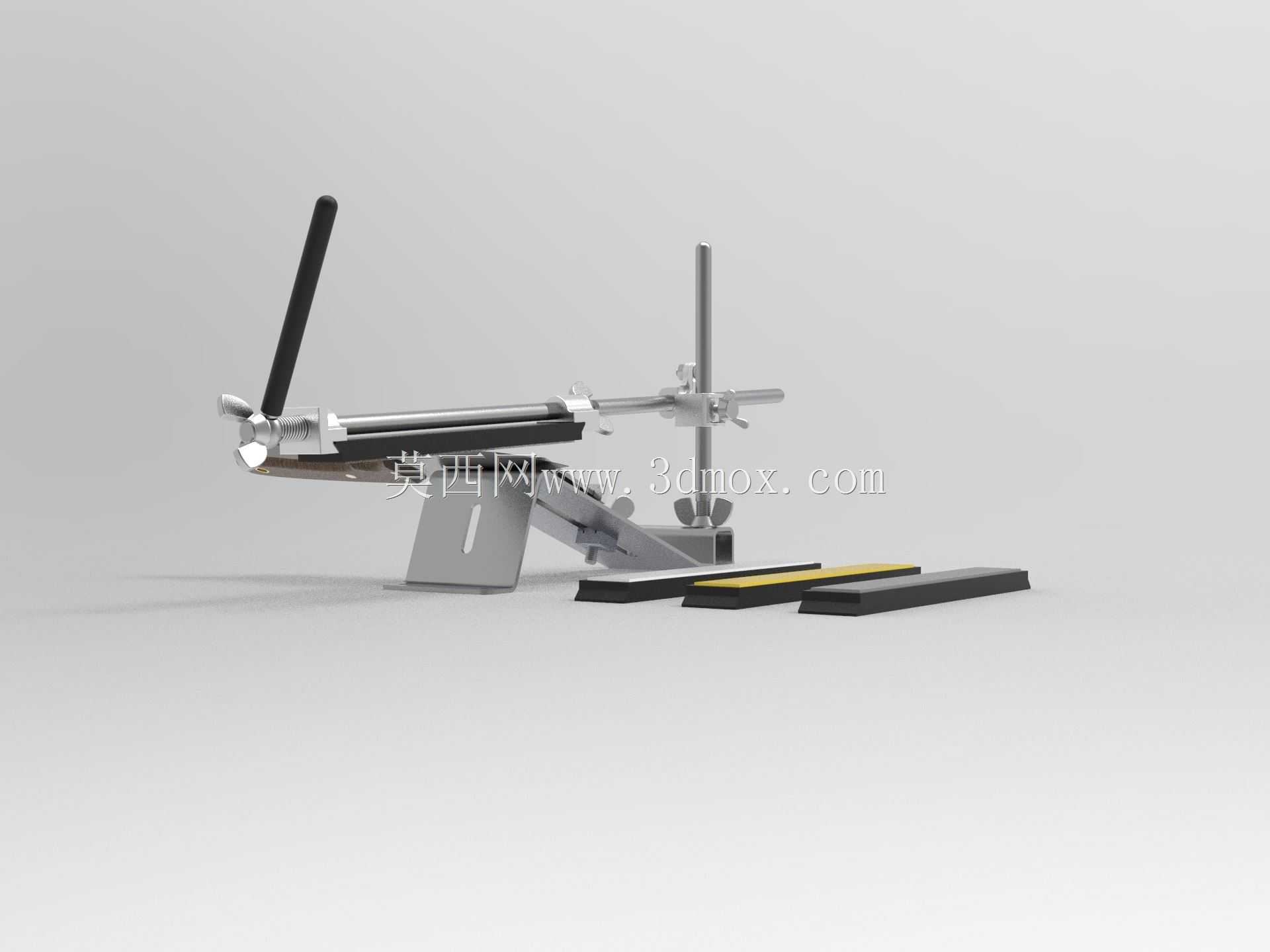

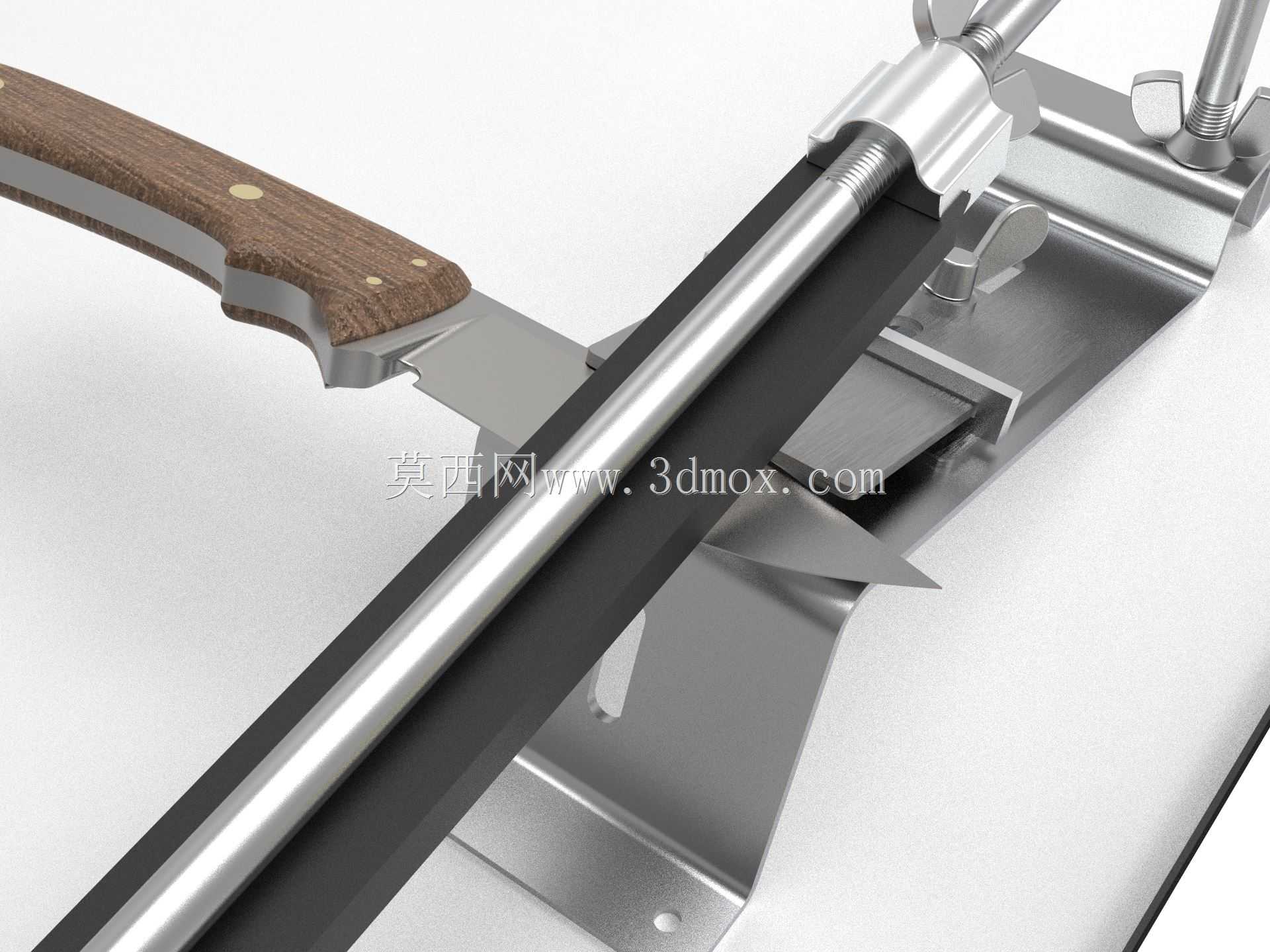

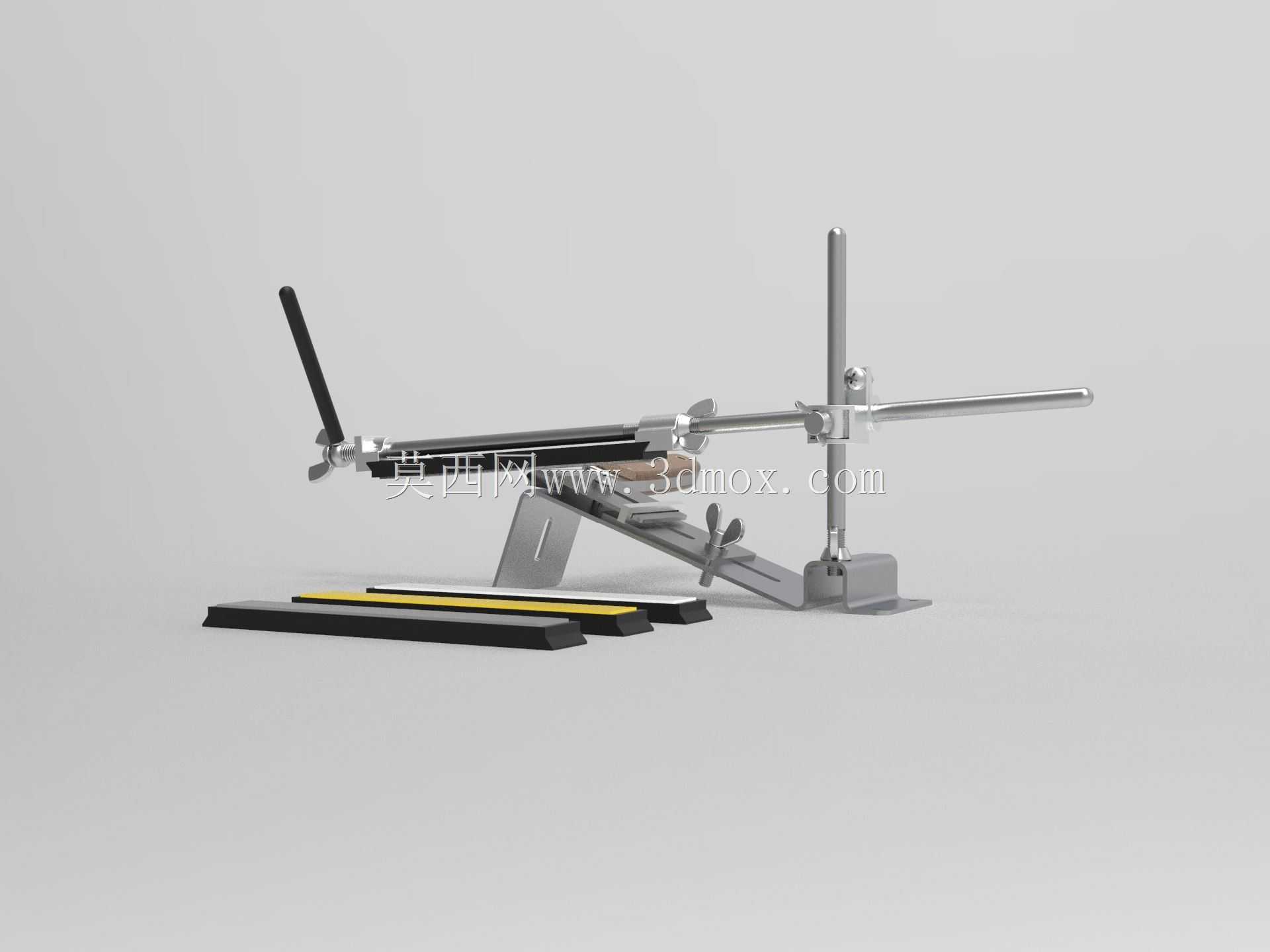

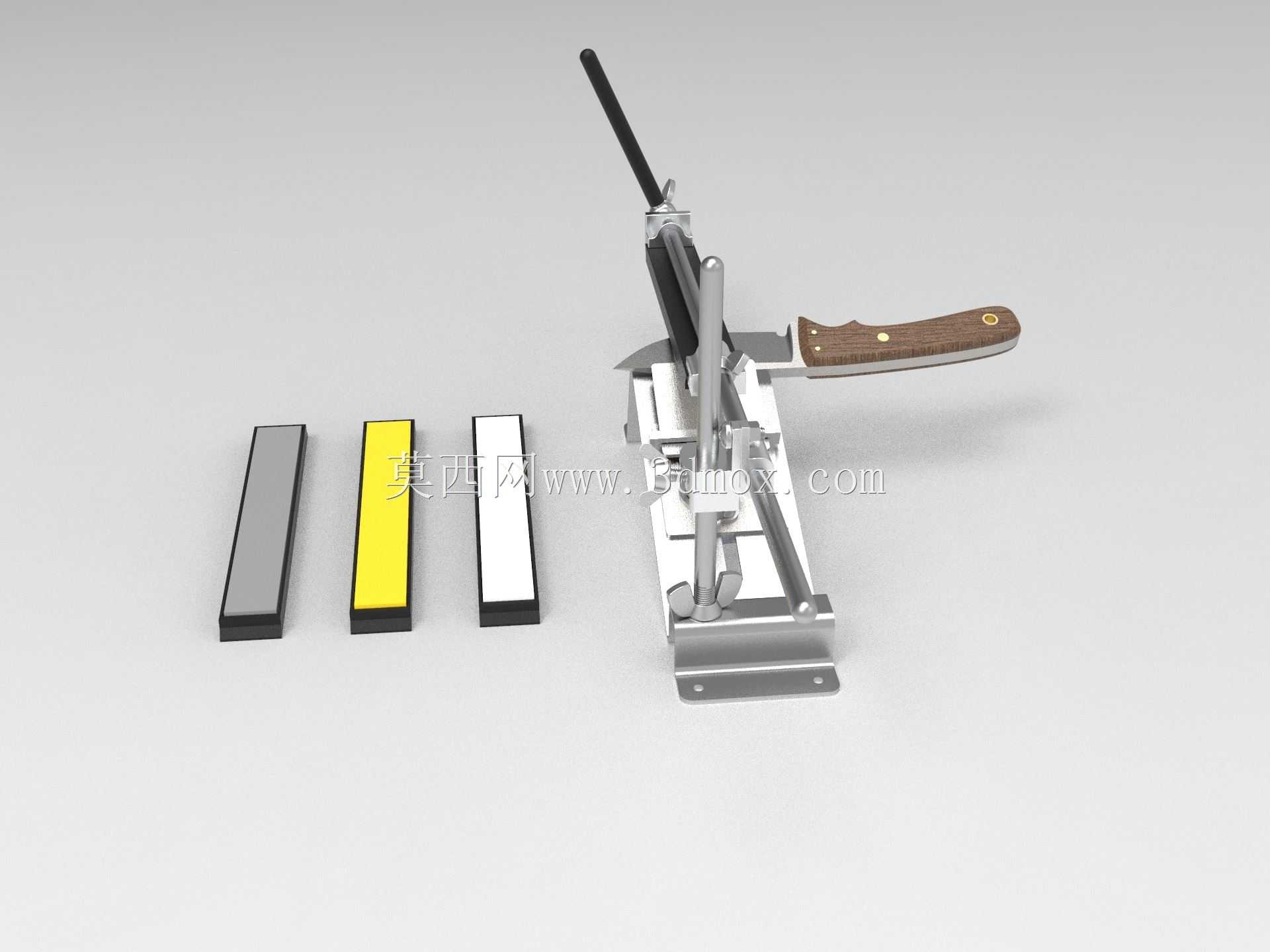

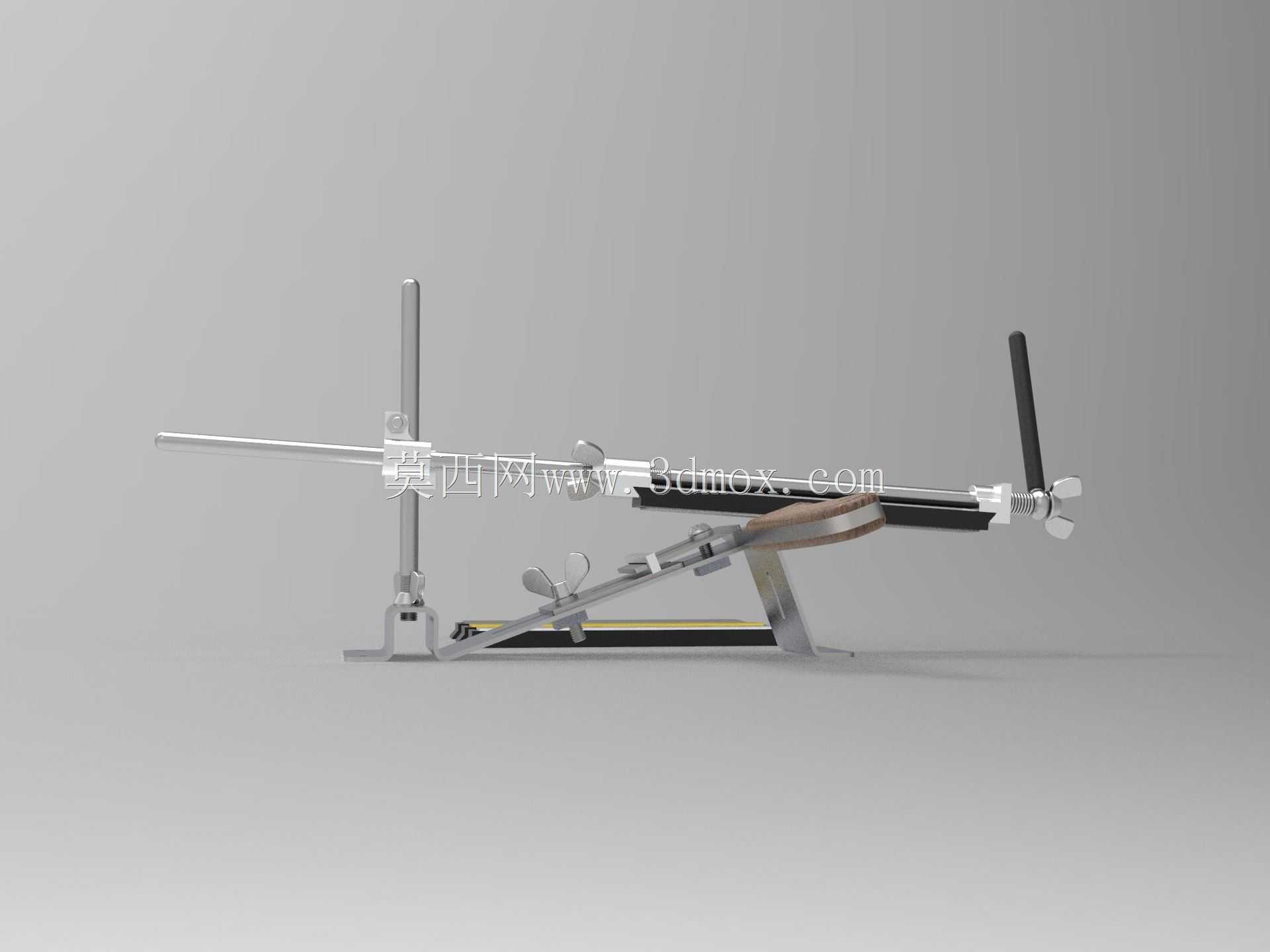

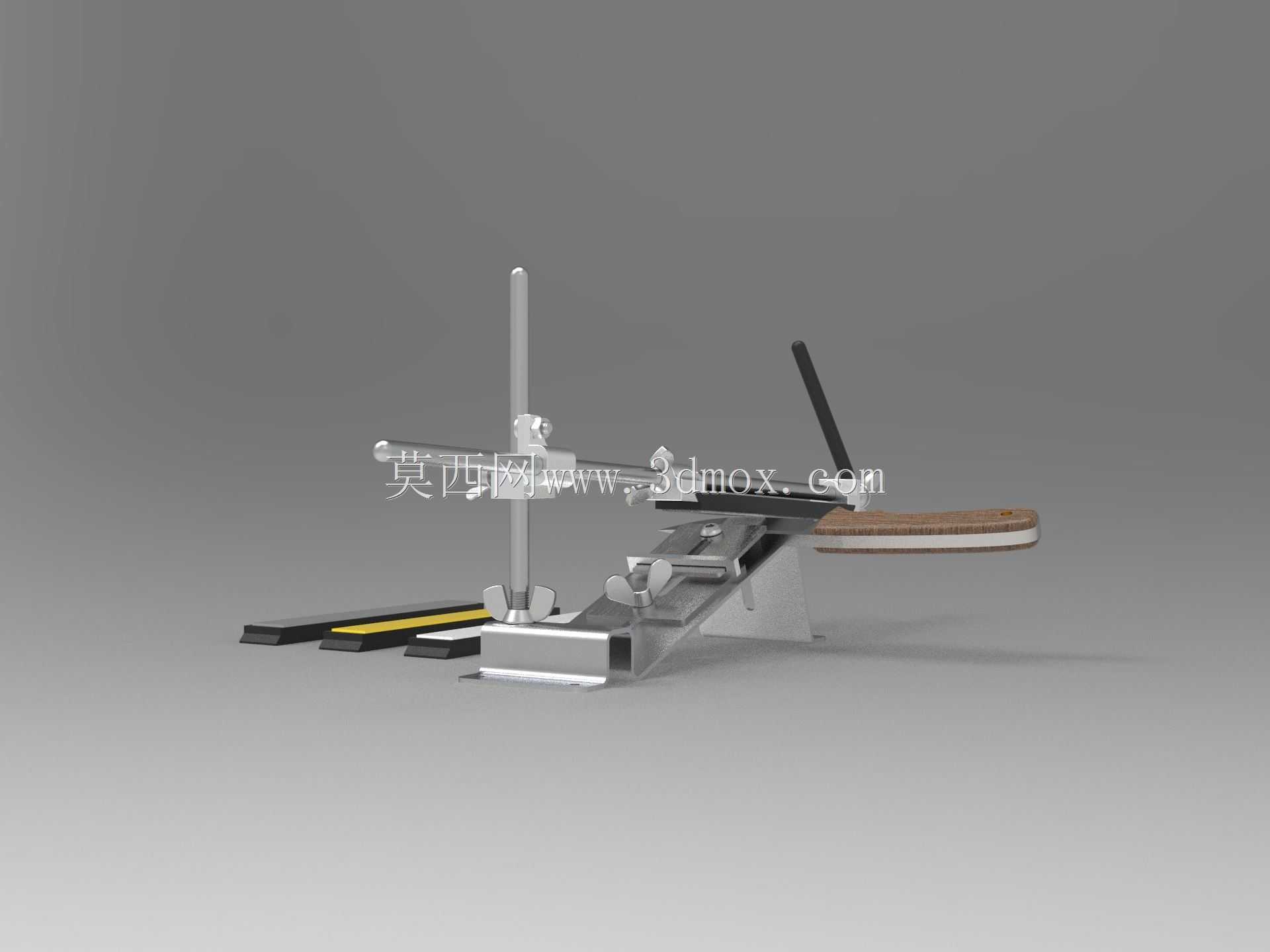

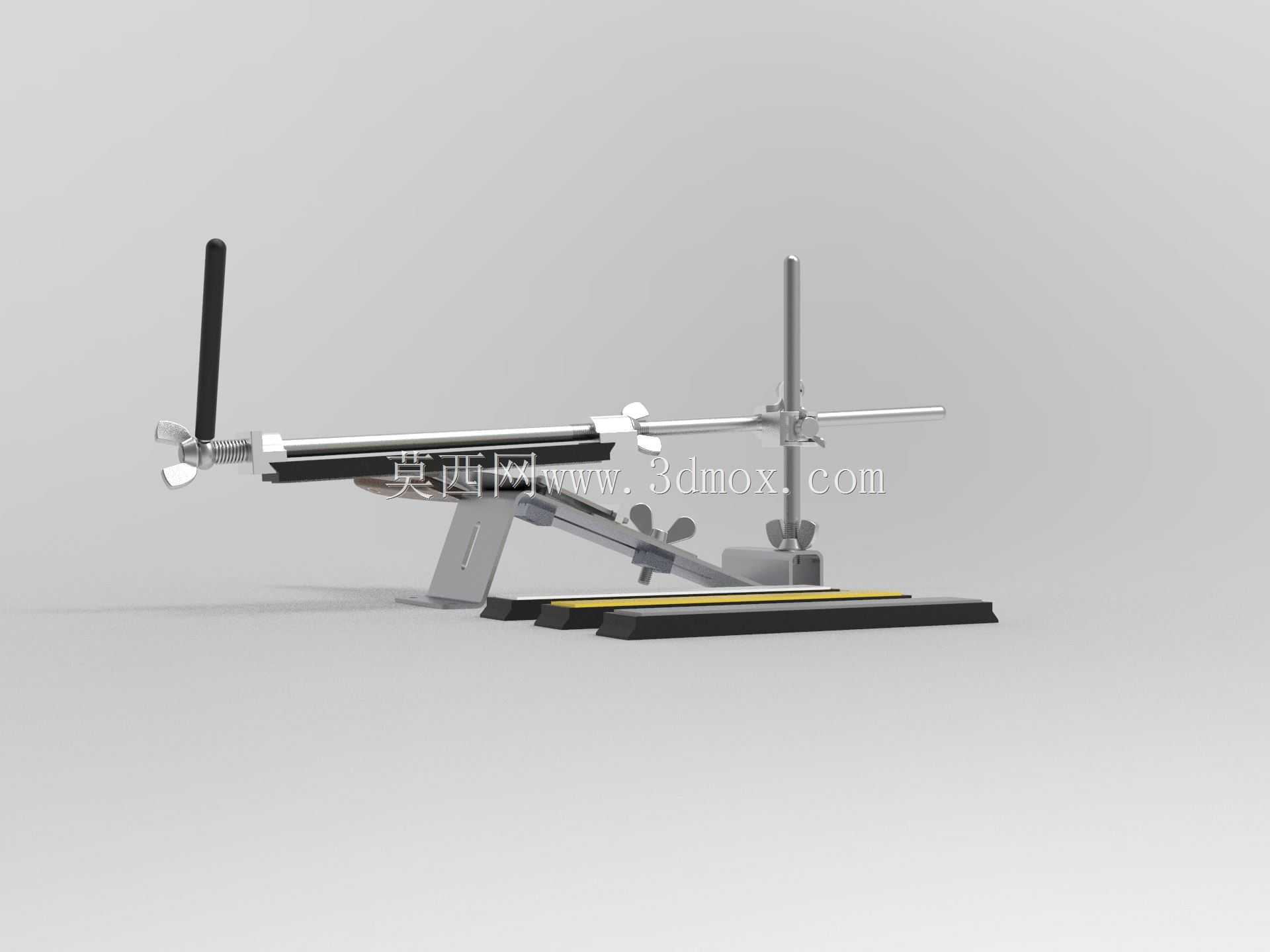

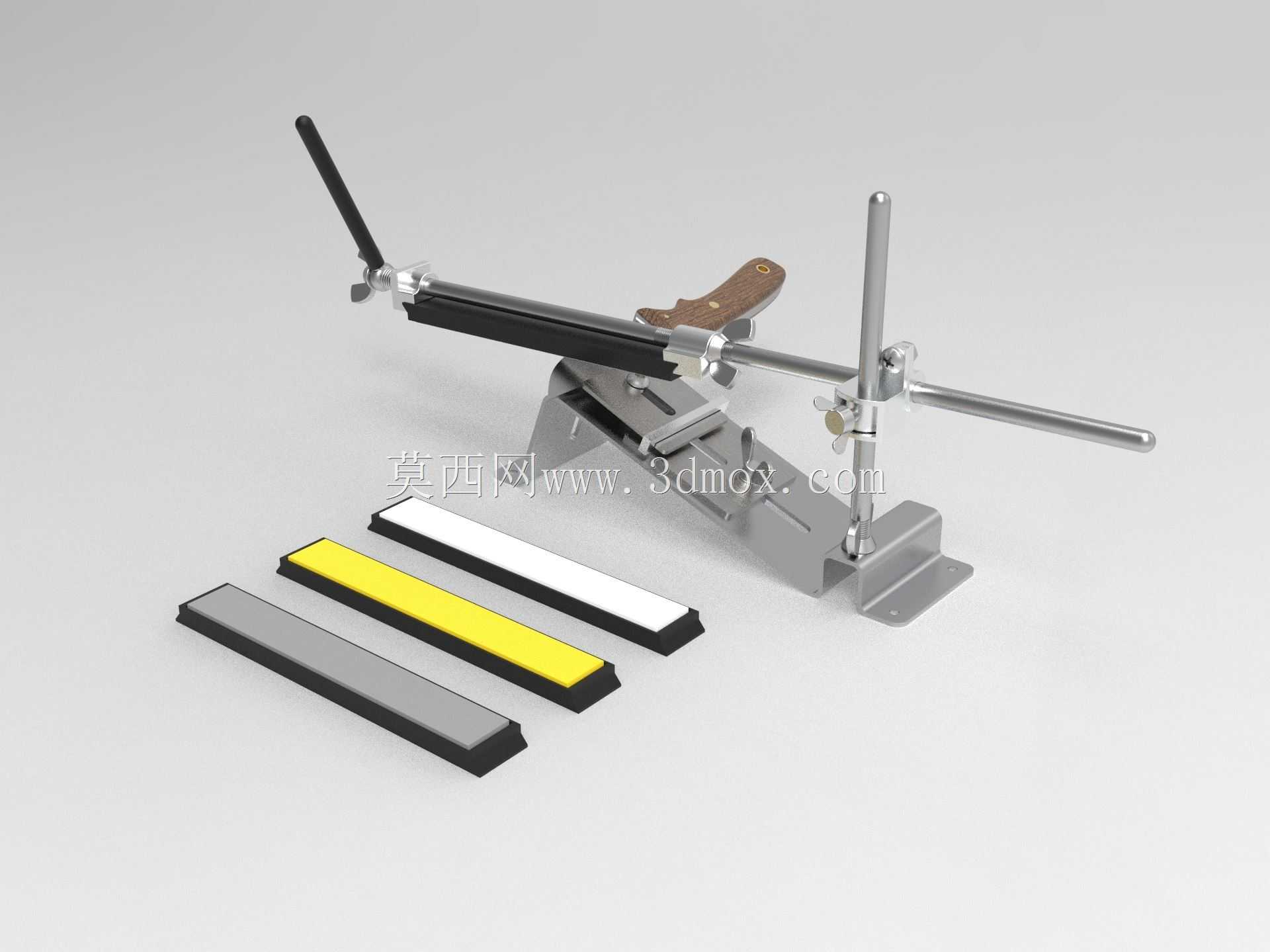

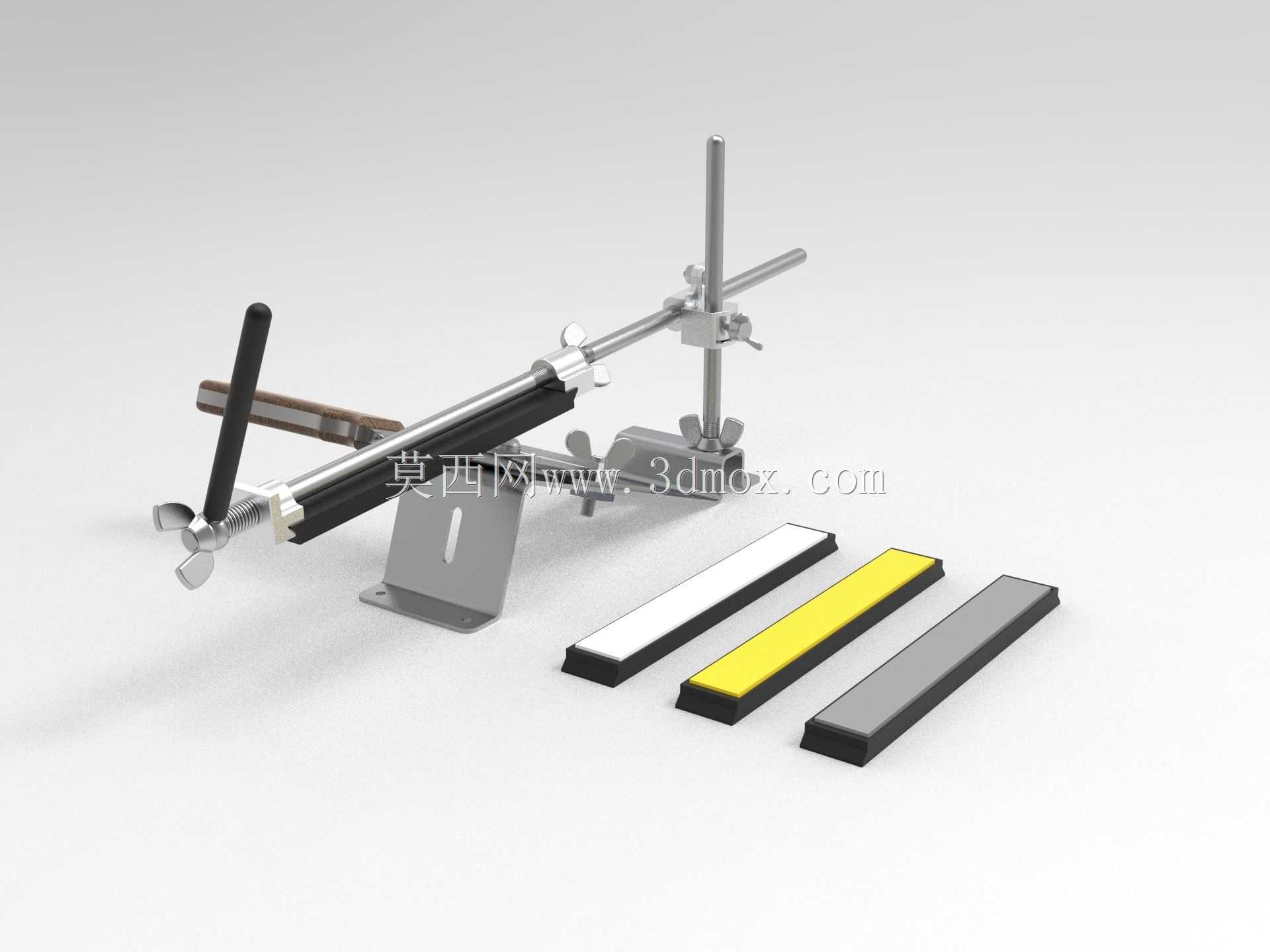

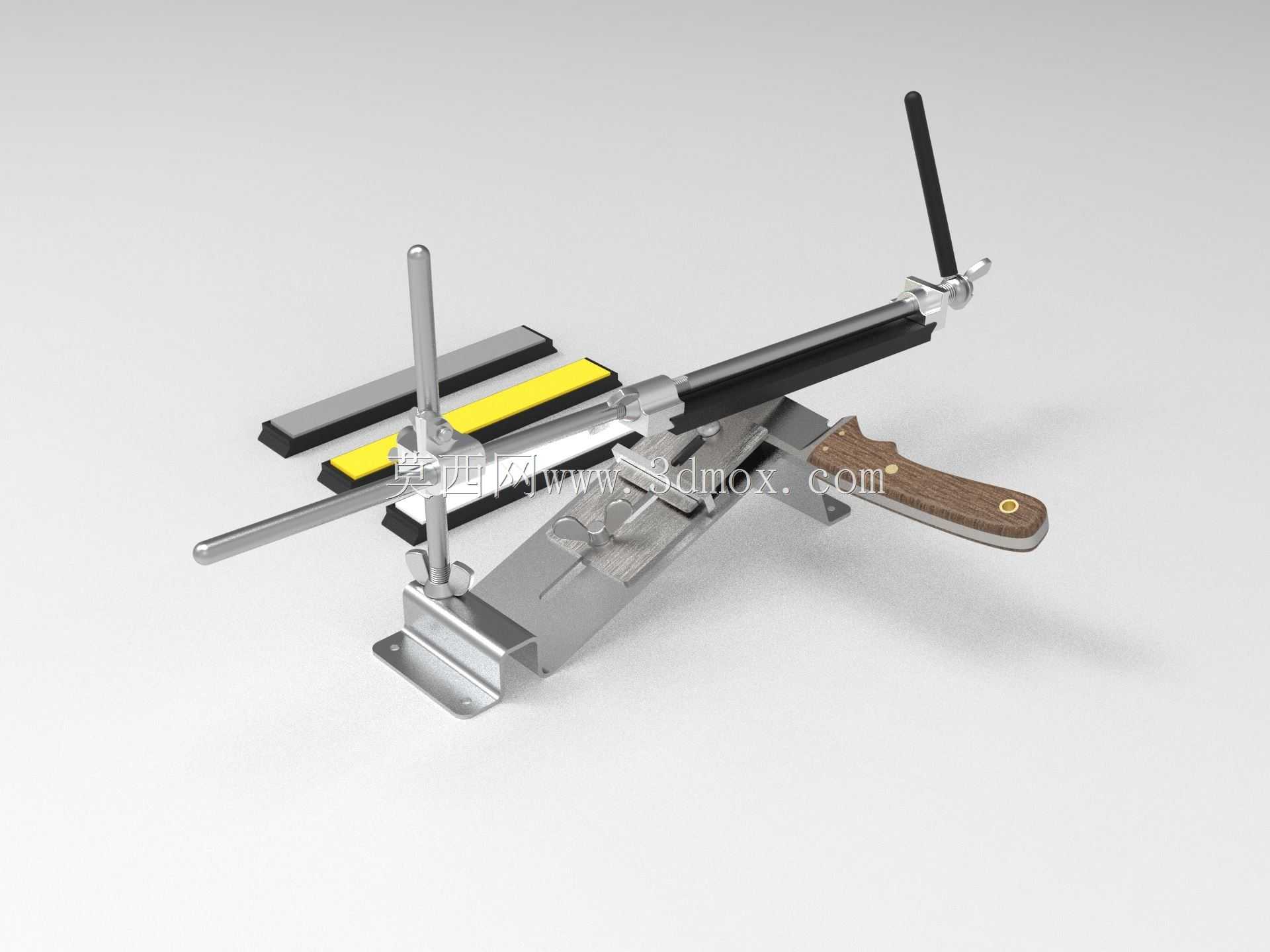

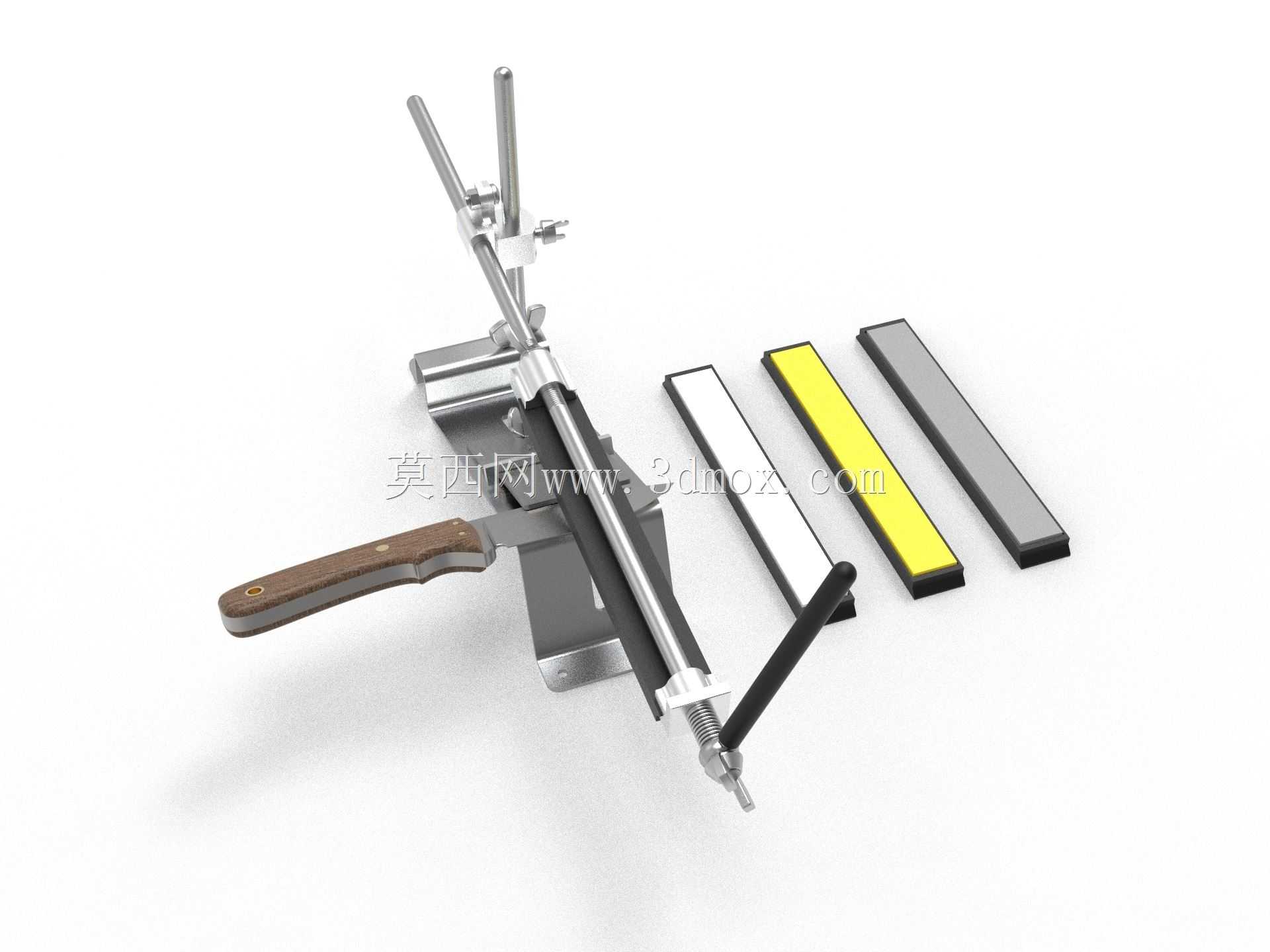

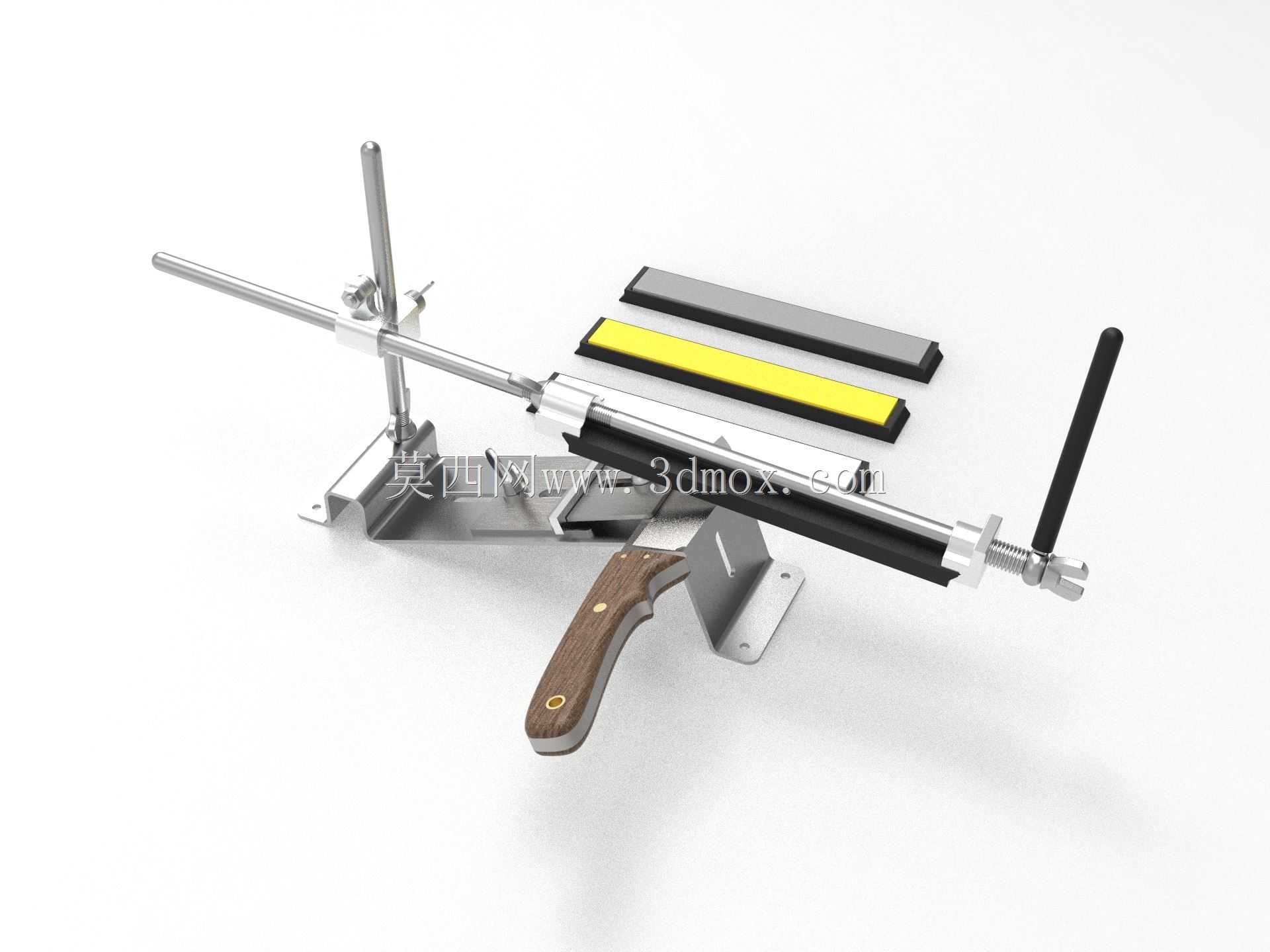

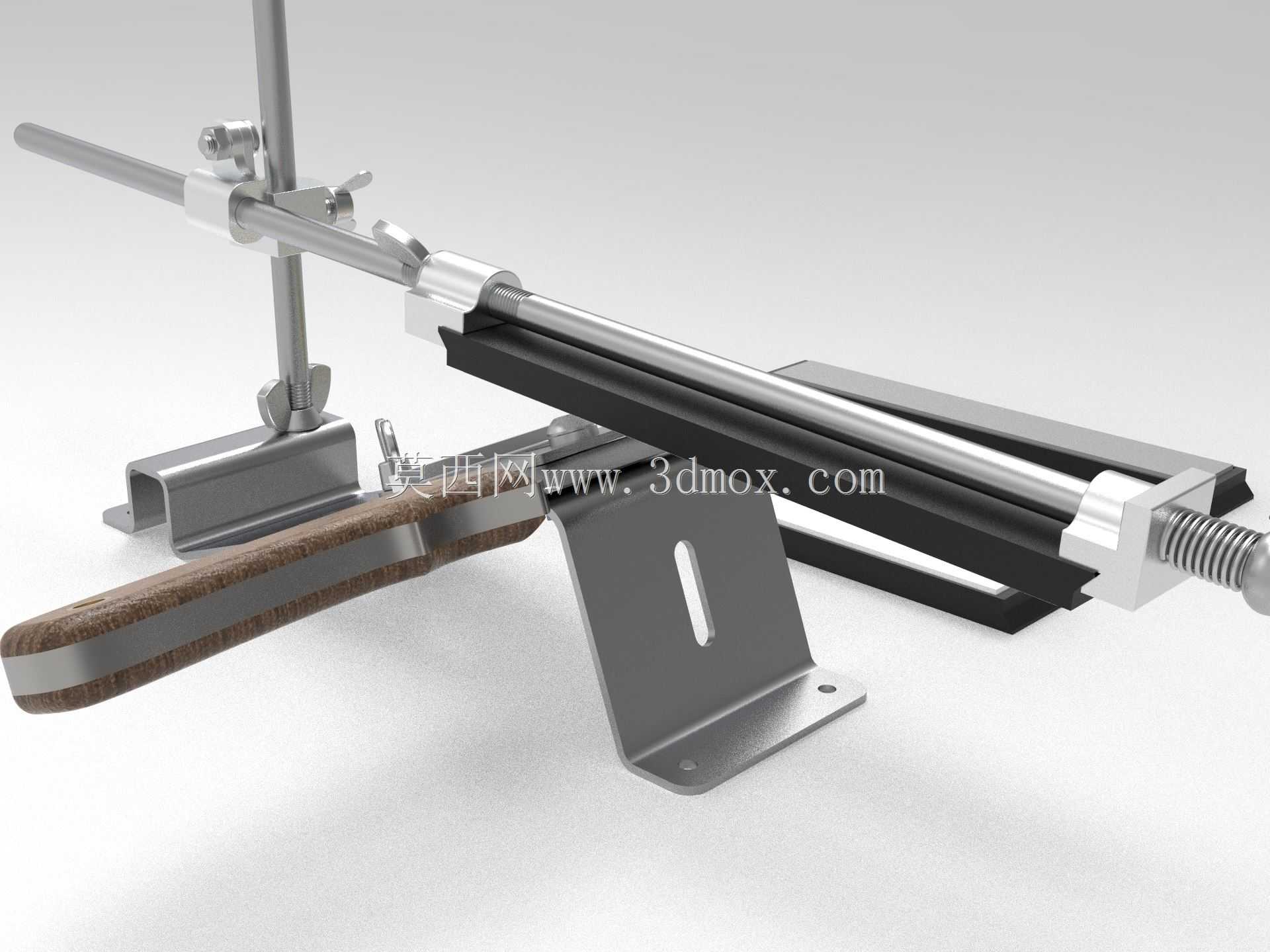

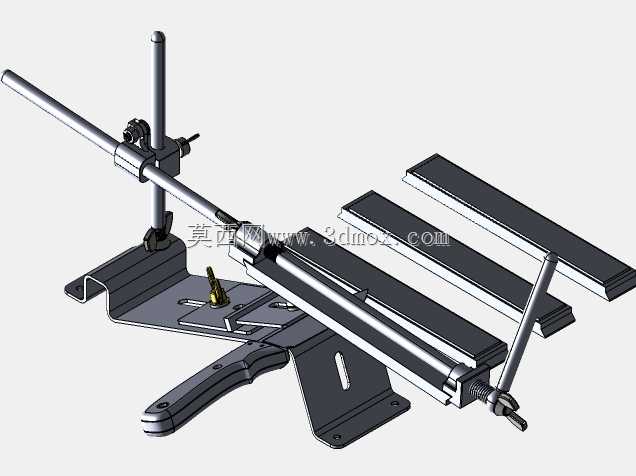

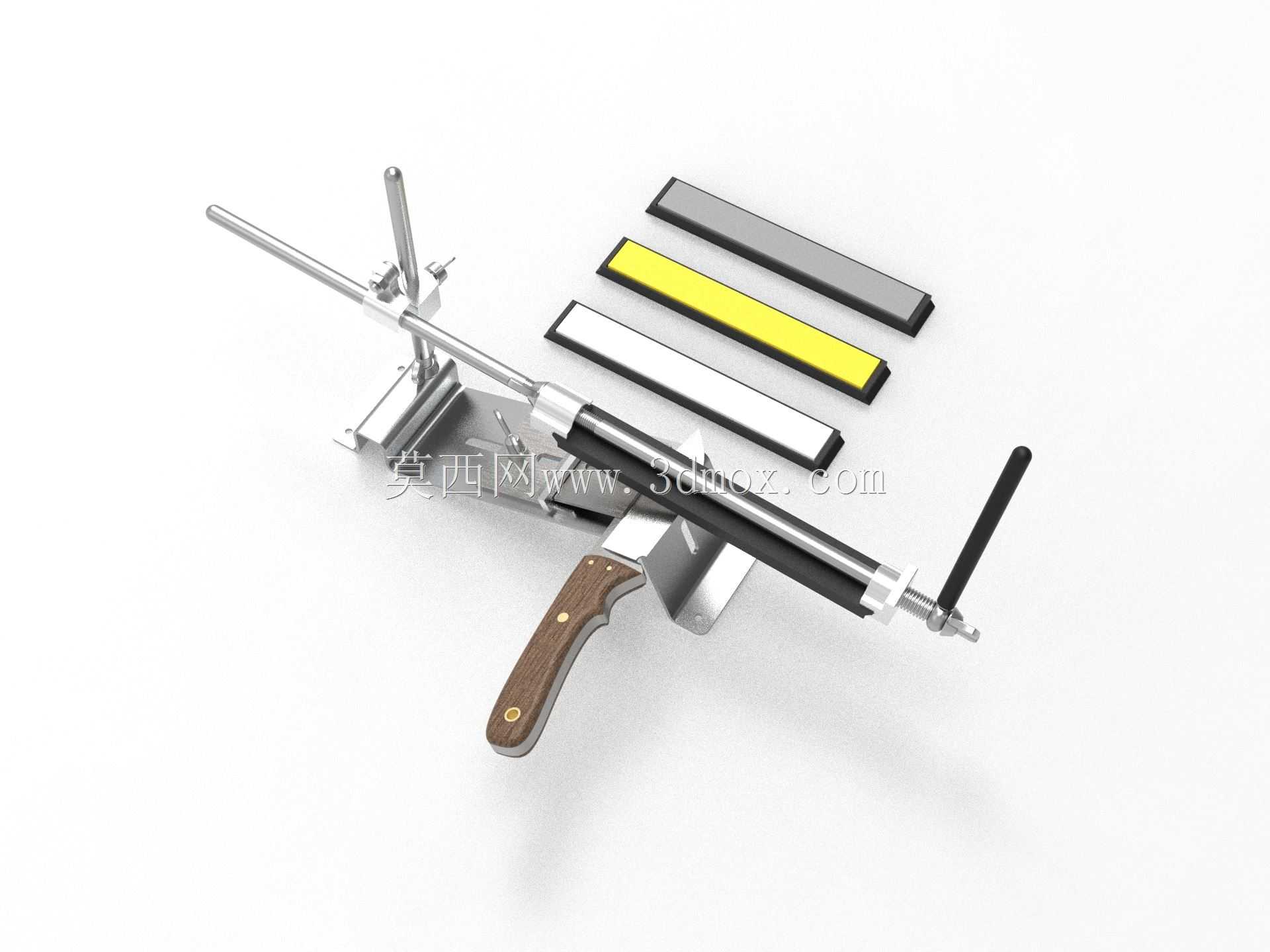

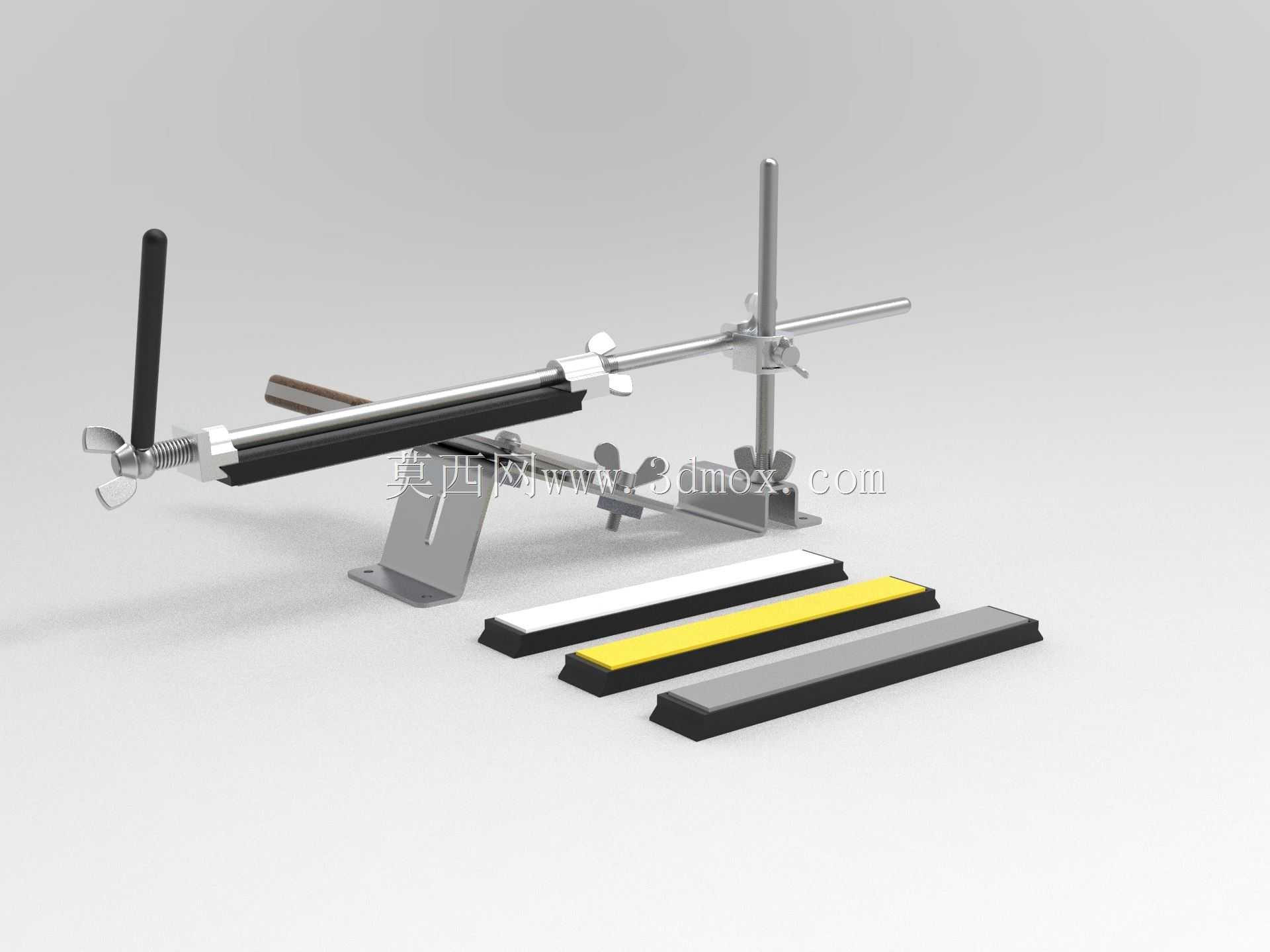

这套手动定角刃磨装置，主要面向小型加工车间、五金维修点位、家用刀具维护场景使用，核心作用是解决手工磨刀时角度难以恒定、刃口磨偏、刃面一致性差的常见问题，相比传统手持油石往复打磨的方式，能大幅降低刀具修磨的操作门槛，哪怕没有多年刃磨经验的操作人员，也能磨出均匀平整的切削刃口。装置主体采用L型金属安装基座作为承载核心，基座底部预留了台钳夹持位与螺栓安装孔，可直接固定在工作台边缘，安装时需保证基座定位面与工作台面垂直，整体占用台面纵深不超过200mm，横向宽度控制在180mm以内，不会过多挤占工位操作空间，适配常规高度750-850mm的钳工工作台安装边界。夹持机构采用双段可调式设计，前端的刀具夹头可通过侧面锁紧旋钮固定不同厚度的刀身，夹头开合范围覆盖1mm到12mm的刀体厚度，无论是家用厨刀、木工凿子、小型车刀还是户外直刀，都能实现稳定装夹，装夹时刀身伸出长度可根据刃磨需求自由调整，夹头与主支撑杆之间的角度调节转盘带有刻度标识，可在15度到45度之间无级锁定角度，锁定后刃磨全程角度不会发生偏移，保证刃口斜面的角度一致性。导向滑杆部分采用直线轴承配合光杆的结构，磨石卡座可沿着滑杆做轴向往复滑动，滑杆的俯仰角度与夹头角度联动匹配，磨石安装位可适配不同目数的条形油石，配套的白刚玉、黄玉、碳化硅三块磨石分别对应粗磨开刃、细磨修刃、抛光去毛刺三道工序，磨石卡座带有快拆结构，更换不同目数磨石时无需额外工具，扳动侧边卡扣即可完成拆装。操作时先将待磨刀具夹紧在夹头上，调整好需要的刃磨角度并锁死，选择对应目数的磨石安装到卡座上，手持滑杆末端的木质手柄带动磨石沿刀身刃口方向匀速往复滑动即可，整个过程无需刻意控制手部角度，装置本身的机械结构就能保证磨石与刀身的接触角度恒定，磨出的刃口直线度好，两侧刃面对称度高，不会出现手工磨刀常见的刃口卷边、斜面凹凸不平的问题。装置的所有调节旋钮都采用滚花防滑设计，手上沾有切削液或金属碎屑时也能轻松拧动，所有金属结构件都做了防锈氧化处理，长期在潮湿的打磨环境下使用也不会轻易锈蚀，木质手柄做了圆弧过渡处理，长时间握持操作也不会磨手，整体结构没有复杂的传动部件，日常维护仅需定期给光杆部位涂抹少量润滑脂即可，故障率极低，适合作为工位辅助修磨工具长期使用。
