小管壁装固定用复合加工工装结构

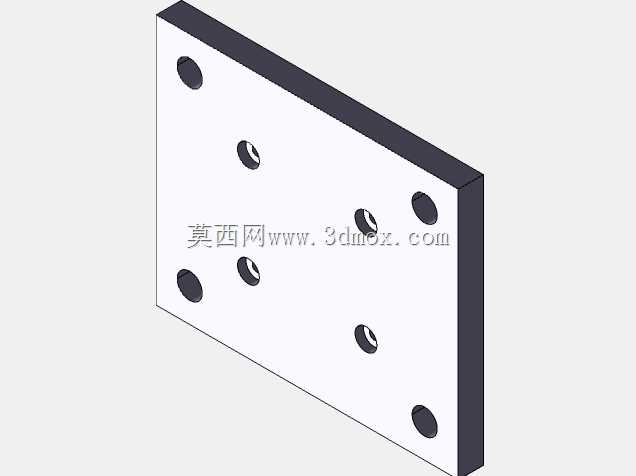

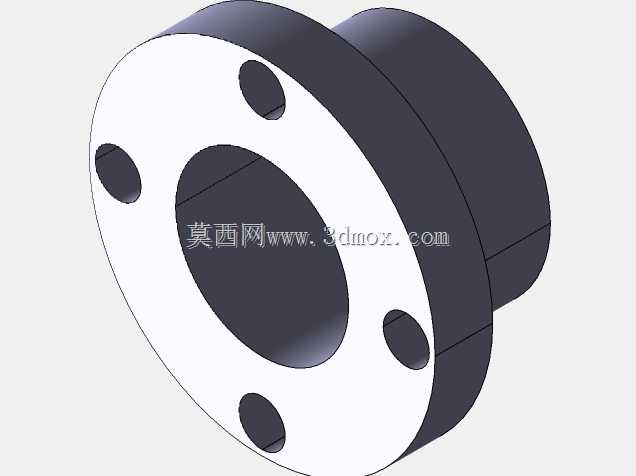

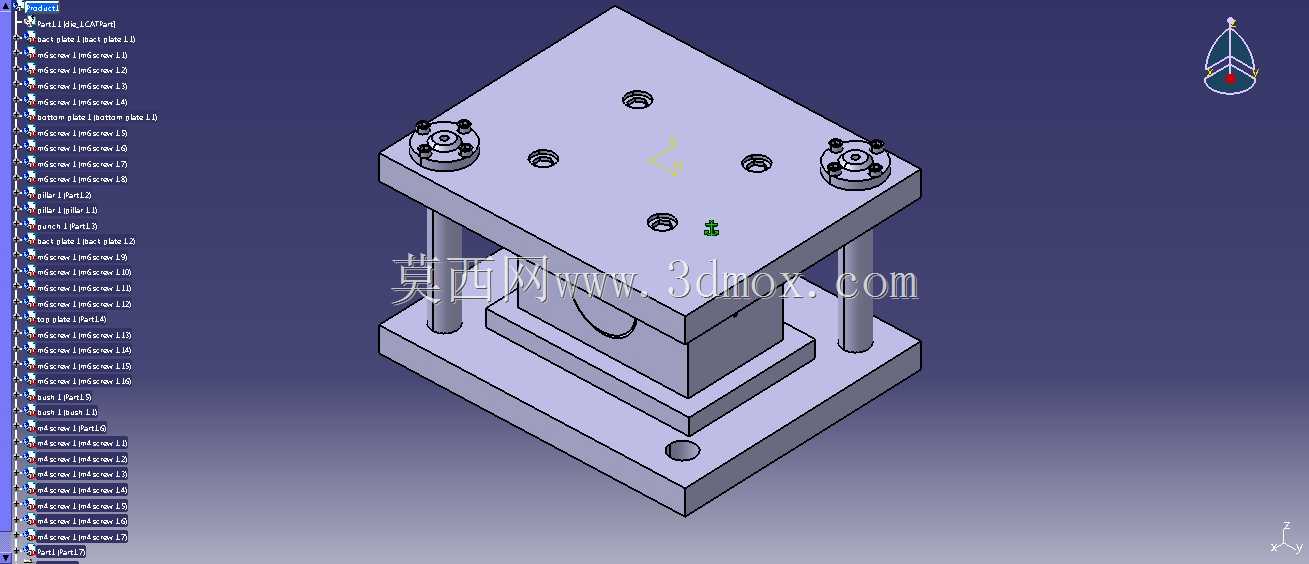

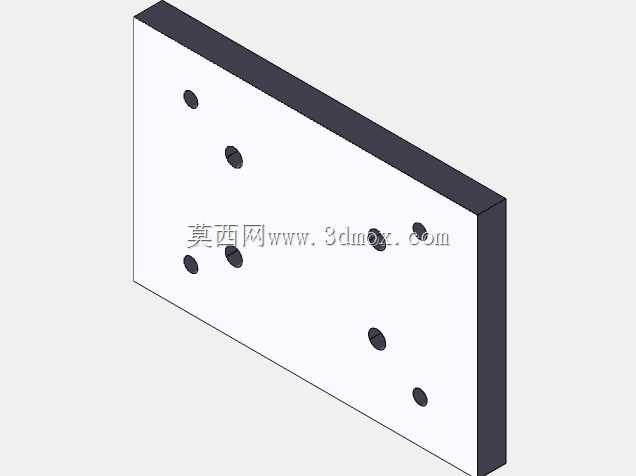

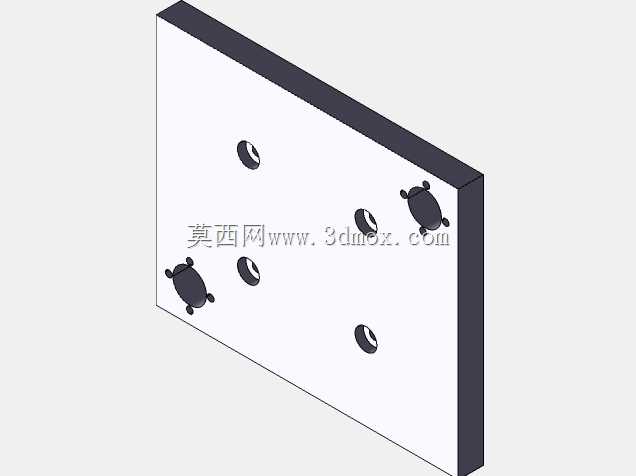

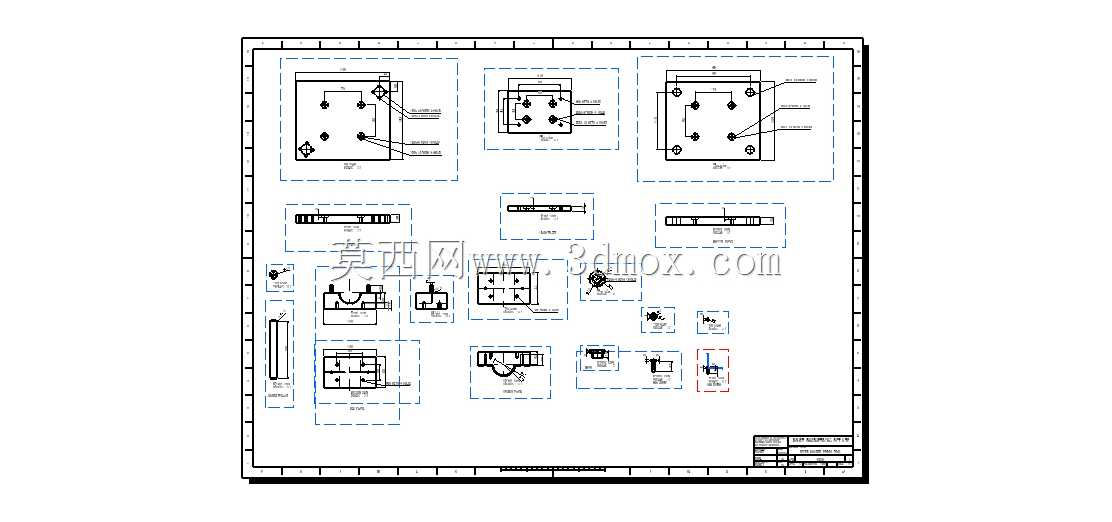

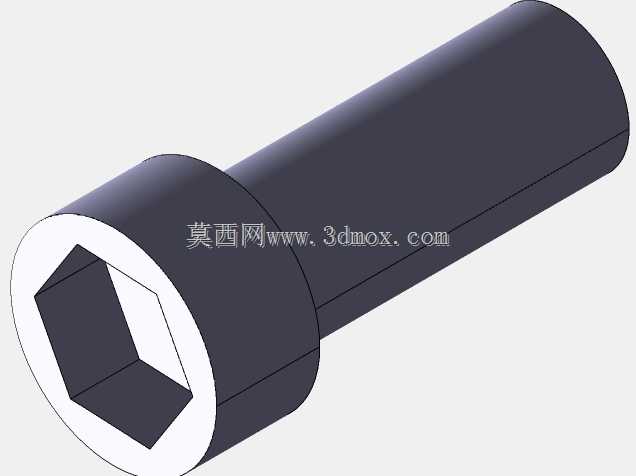

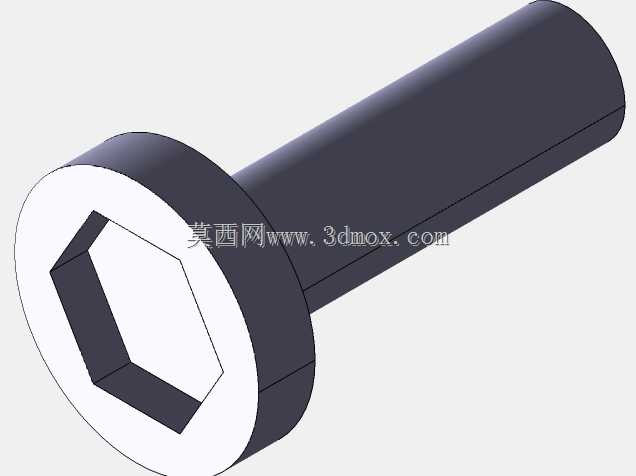

　　在小规格管路布设的现场施工与预制加工环节，常遇到小管径管道需贴墙固定、同时管端需完成多道预处理工序的需求，传统单工序分序加工的模式，需要多次装夹工件，不仅加工效率低，多次装夹带来的定位误差还会直接影响管路安装后的贴合精度，甚至出现管壁压痕过深、穿孔位置偏移导致的管路渗漏隐患，这款复合加工工装正是针对这类场景开发的集成式加工结构。整套工装采用上下模架的导柱导向结构，上模座预留标准设备安装螺孔，可直接适配常规小吨位冲压设备的滑块装夹界面，下模座设置定位销孔与安装槽，可快速固定在设备工作台面，导柱与导套的配合间隙控制在微米级，保证多工序复合动作的同轴度，避免上下模错位啃伤工件。工装集成了弯曲成型、管壁压花、定位穿孔三个核心加工工位，

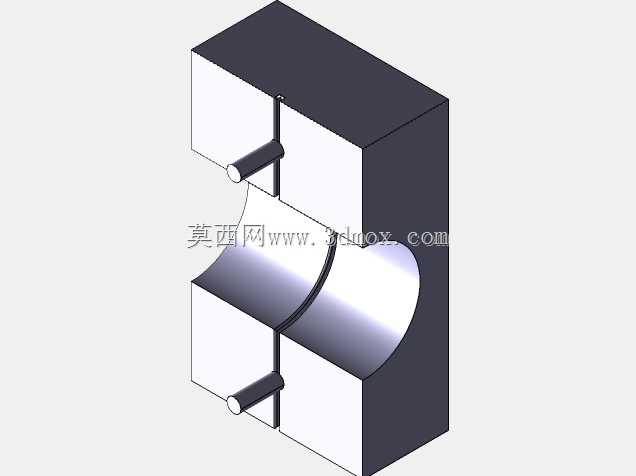

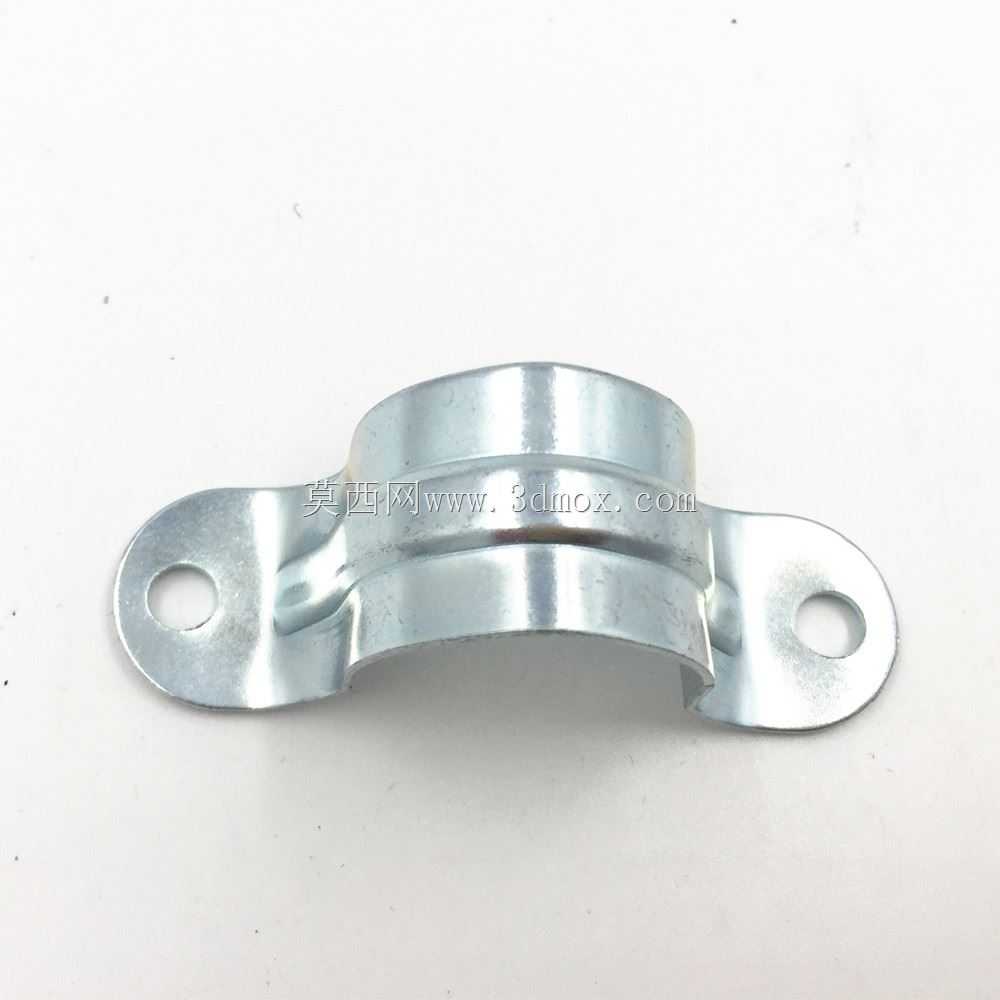

　　一次冲程即可完成管夹类工件的全部加工动作：弯曲工位采用仿形型腔设计，贴合小管外径弧度，避免弯管过程中出现管壁瘪陷变形；压花工位采用网格纹滚压结构，加工出的压痕可提升管夹与墙面、管体之间的摩擦力，防止长期使用后管夹松动移位；穿孔工位采用阶梯冲头结构，冲切出的安装孔边缘无毛刺，可直接适配自攻螺丝或膨胀螺栓的安装需求，无需后续二次去毛刺处理。设计阶段针对不同壁厚的小管加工需求，对各工位的行程做了分段限位设计，上模下行时首先触发弯曲工位完成管体贴墙弧度的预弯，随后压花工位接触管壁完成防滑纹路滚压，最后穿孔工位完成安装孔冲切，各工位的动作时序通过模架内置的弹性卸料件实现差序配合，无需额外增设动力源，整套动作完全依靠冲压设备的单次冲程完成。

　　模架的安装边界充分考虑了小型加工车间的设备适配性，整体长宽尺寸控制在常规小台面冲床的装夹范围内，上下模闭合高度符合多数通用冲压设备的闭合行程参数，无需对现有设备做改造即可直接上线使用。卸料结构采用弹性顶件设计，加工完成后上模回程时，顶件块可自动将成型工件从下模型腔中顶出，避免工件卡滞在模腔内影响连续加工效率，各工位的易损冲头、型腔镶件均采用快换式结构，出现磨损后无需拆卸整套模架，仅需更换对应镶件即可快速恢复生产，降低运维成本。
