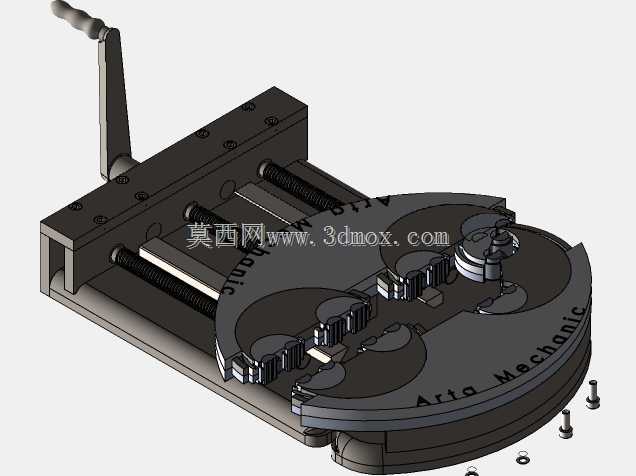

低成本分形结构夹持虎钳结构设计

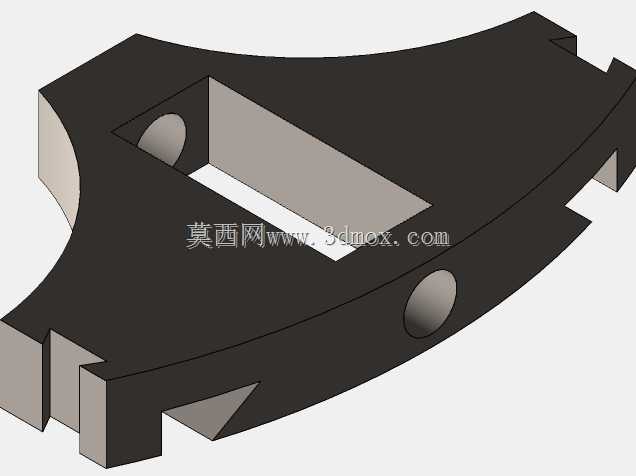

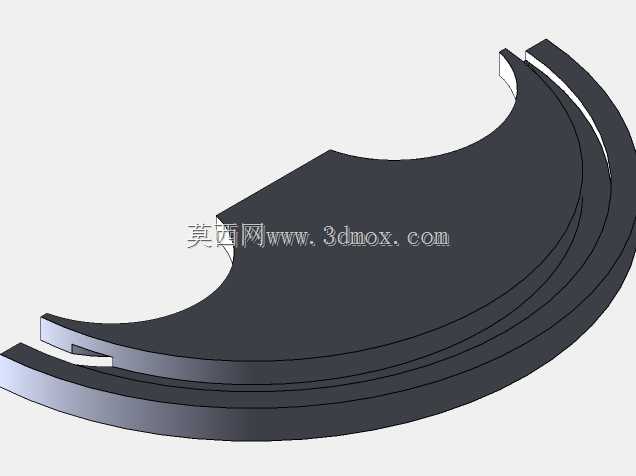

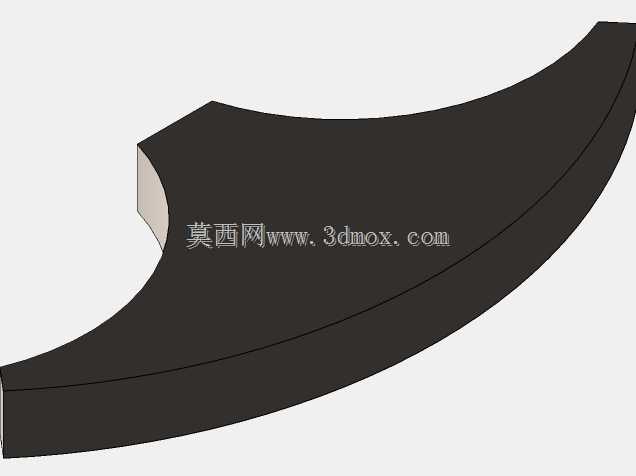

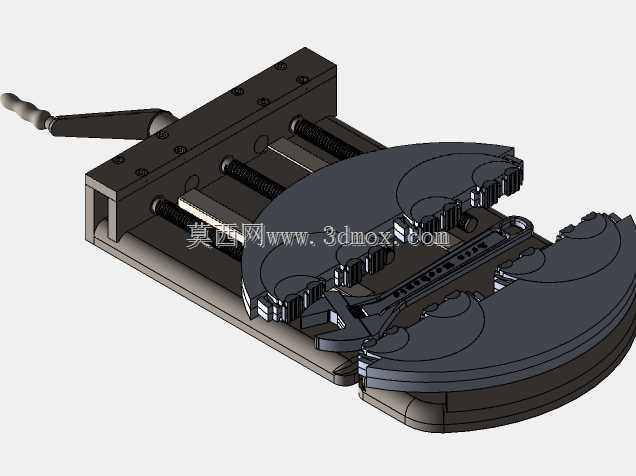

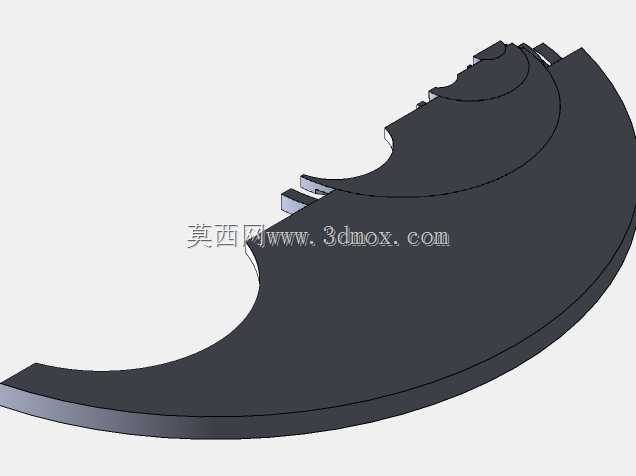

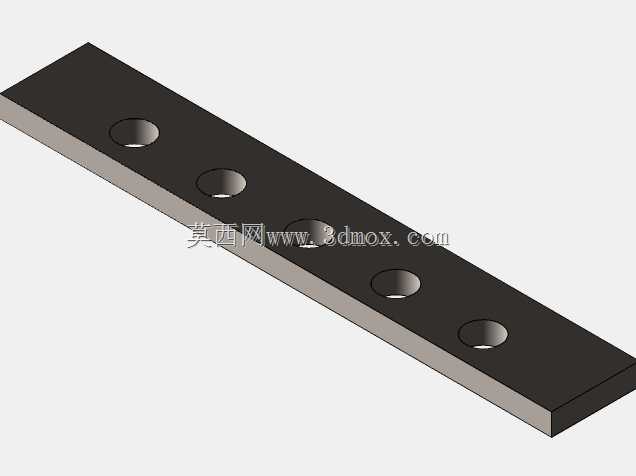

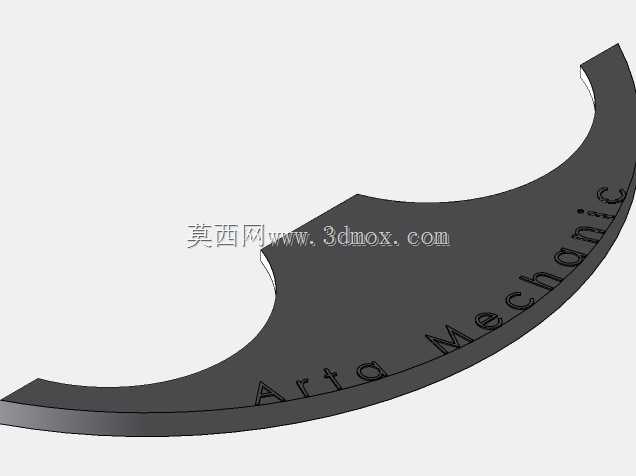

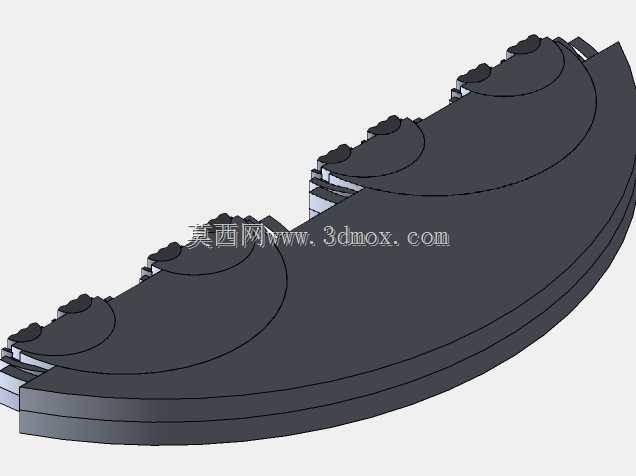

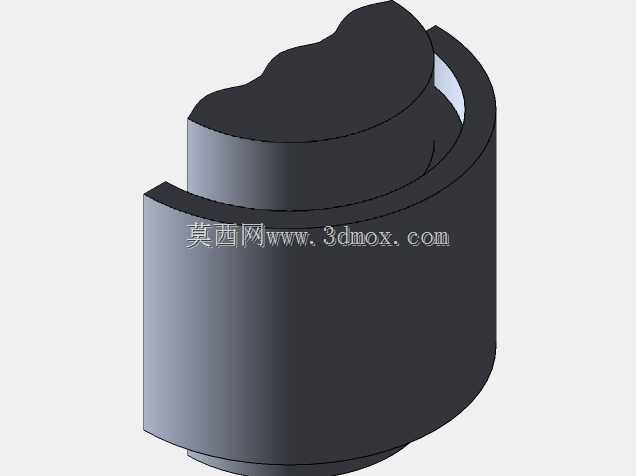

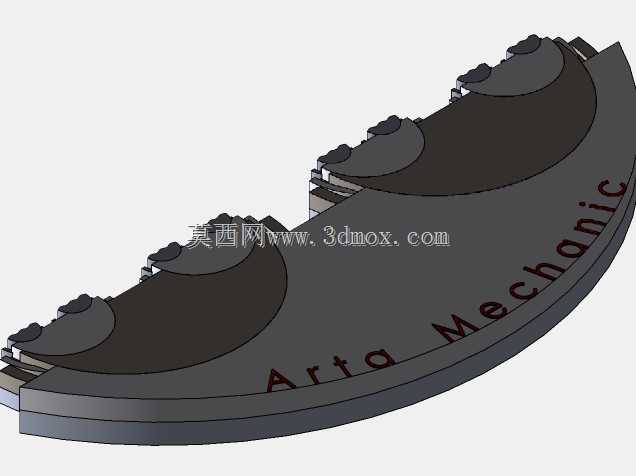

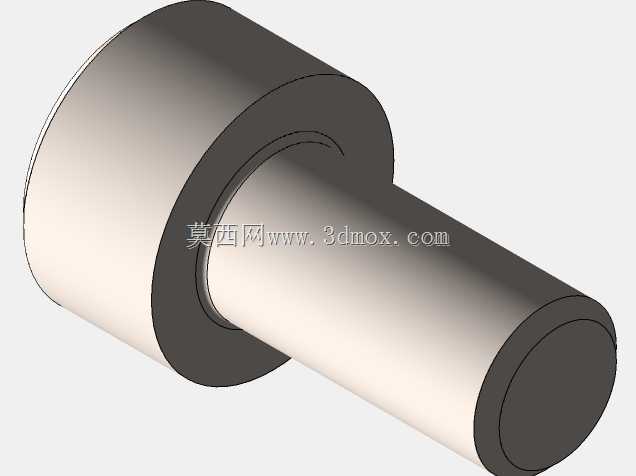

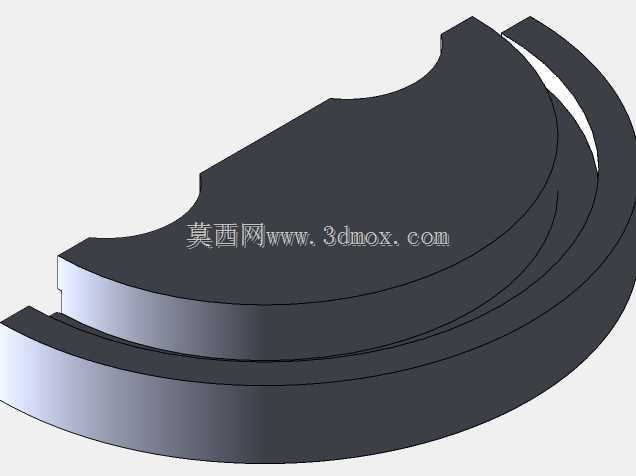

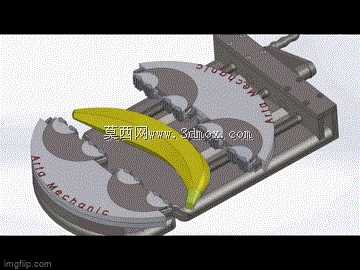

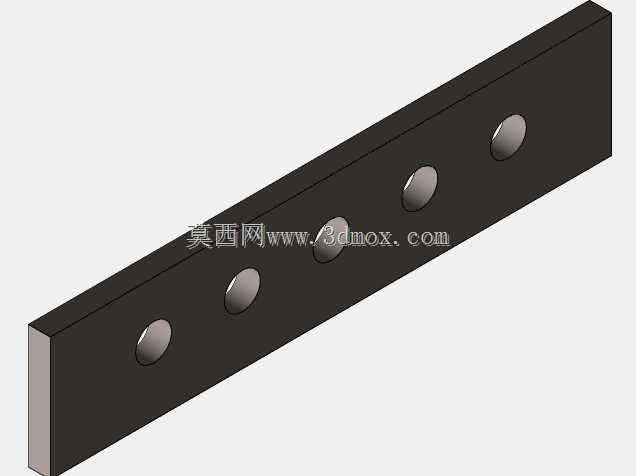

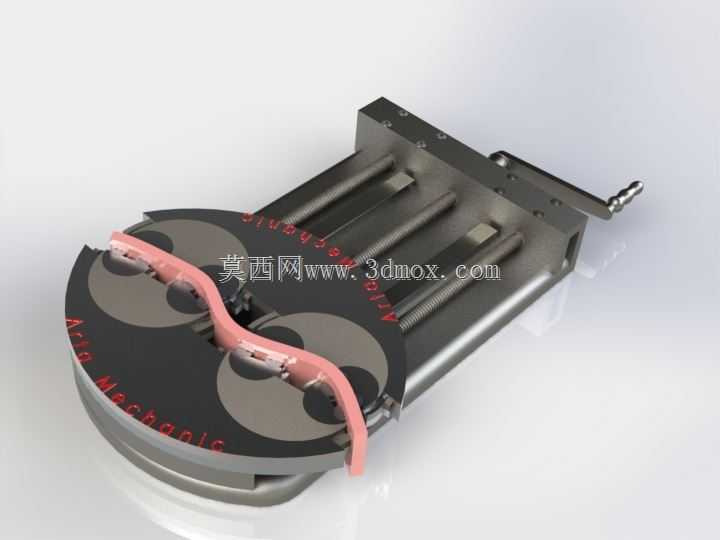

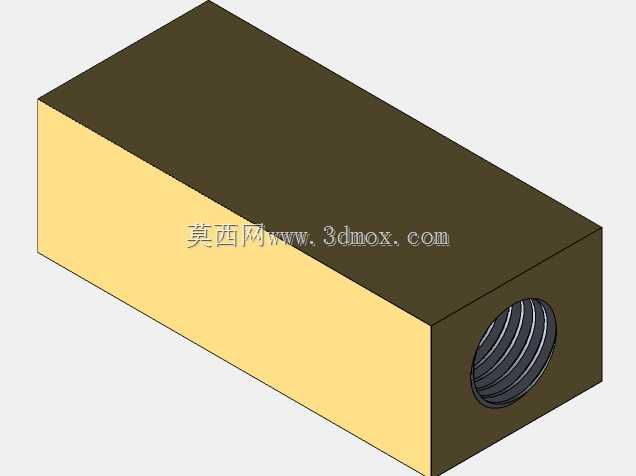

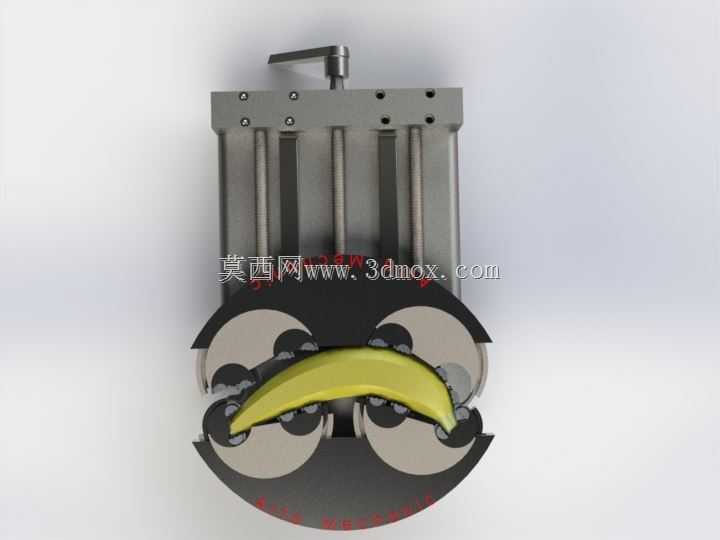

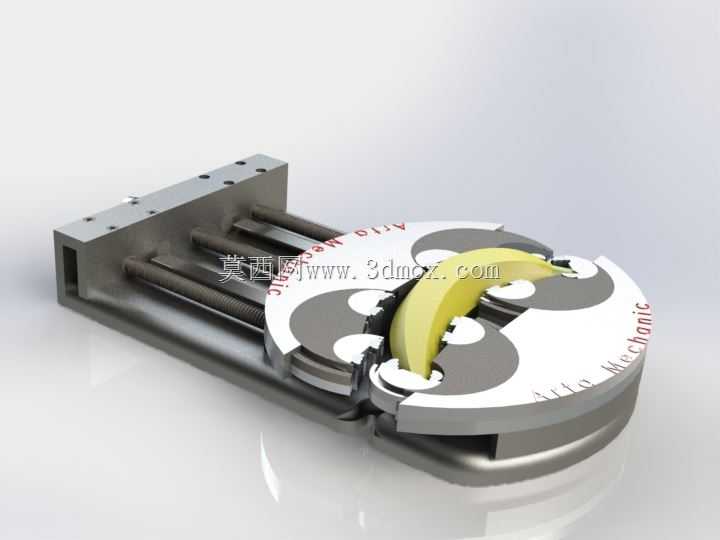

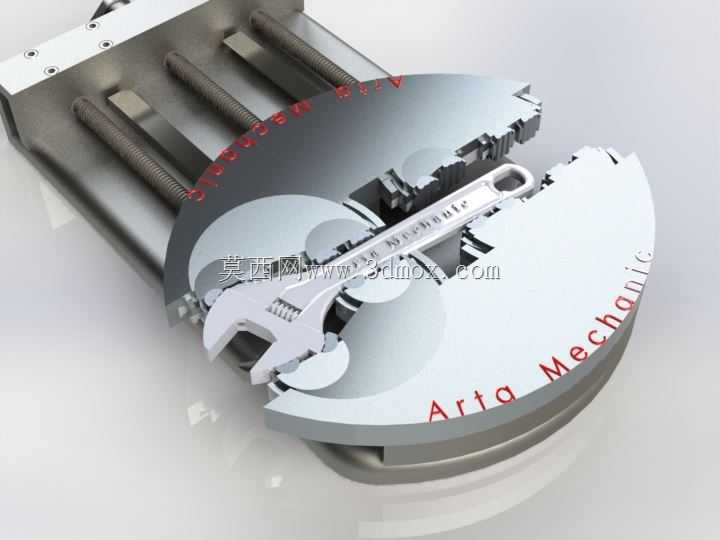

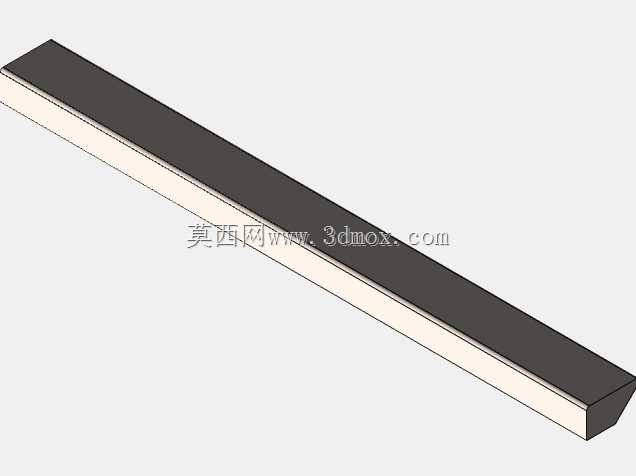

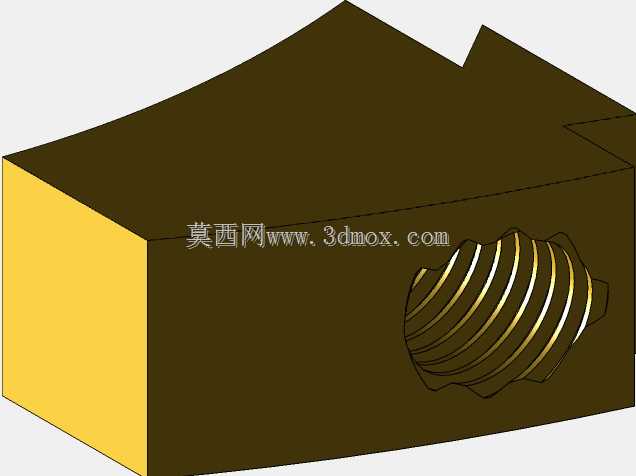

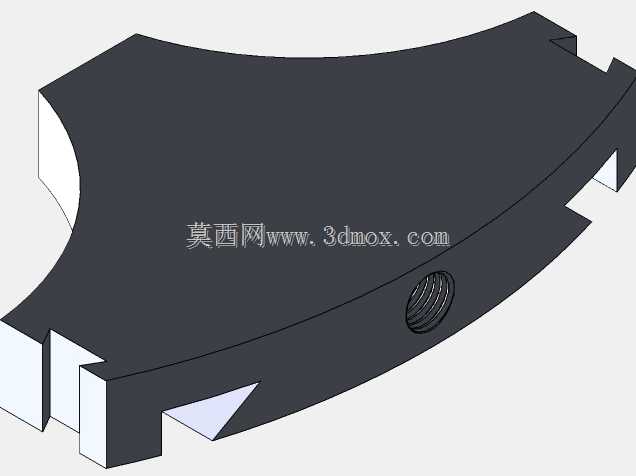

这款分形结构虎钳主要面向小批量加工、工坊维修、教学实训场景下的异形工件夹持需求，区别于传统平口钳只能夹持规则轮廓工件的局限，分形爪结构可自适应贴合不规则曲面、异形截面工件的外轮廓，在异形零件铣削、小型工件钻孔、异形木料打磨、非标零件修配等作业中，能避免传统平口钳夹持异形件时接触面积小、装夹不稳、易夹伤工件表面的问题。整体结构采用模块化设计思路，核心夹持端的分形爪采用多片可独立浮动的爪片结构，每个爪片可根据工件表面轮廓自适应调整伸缩量，最终形成与工件外轮廓高度贴合的包覆式夹持面，相比普通虎钳的线接触或小面积面接触，能大幅提升夹持摩擦力，同时分散夹持压力，减少薄壁工件、软质工件的装夹变形。传动部分采用梯形丝杠传动，搭配黄铜螺母，具备良好的自锁性能，夹持过程中不会因为加工振动出现松脱问题，丝杠螺距3mm，操作时进给手感平顺，可精准控制夹持力度，避免力度过大夹坏工件或是力度不足导致工件移位。安装底座采用标准铣床工作台槽距设计，可直接通过T型螺栓固定在普通铣床、钻床、木工工作台台面上，底座长度750mm，预留了足够的行程空间，可适配不同长度规格的工件装夹。设计过程中充分考虑了自制加工的可行性，底板采用250*450*20规格铁板铣削加工成型，导轨部分采用直径12mm的光轴搭配直线轴承，滑动阻力小且导向精度稳定；卡盘部分的主卡盘采用车削后铣削成型工艺，最小可适配直径20mm的工件装夹，钢轴类零件采用车削后调制硬化处理，提升耐磨性能，400mm长度的硬化钢导轨经过磨削加工，保证直线度满足加工精度要求；卡盘底座采用220*150*20mm铁板铣削成型，搭配4个钢轴转动副与1个操作手柄，整体结构没有复杂的异形曲面，普通机加工设备即可完成全部零件的加工制作，大幅降低了制作成本。实际使用中，这款虎钳不仅可以夹持规则的方形、圆形工件，还能稳定夹持弧形、不规则轮廓的工件，比如异形铸件、3D打印后处理工件、异形木料、小型钣金件等，在小型加工工坊、职业院校实训车间、个人DIY工作室都有很高的实用价值，夹持过程中爪片自适应贴合的特性，不需要针对特殊工件制作专用夹持垫块，能大幅缩短异形工件装夹准备时间，提升小批量加工的作业效率。
